VEL-011 / VEL-011 L

Sistema de Gestão da Qualidade

Chave detectora de subvelocidade

Utilizada para monitorar velocidade linear ou de rotação de equipamentos móveis, principalmente, correias transportadoras.
Conta os pulsos de sinais enviados por um sensor de proximidade instalado no tambor de retorno e comuta um contato elétrico se a velocidade for inferior a nominal pré-ajustada.
Fornecida para instalações em painel ou ao tempo.

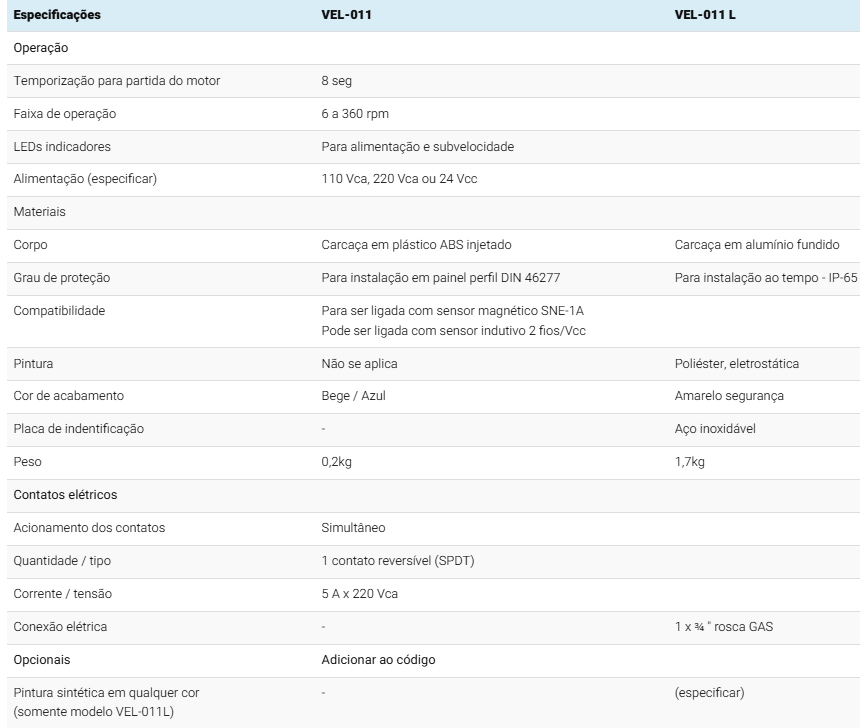

Especificações:

Especificações	VEL-011	VEL-011 L
Operação
Temporização para partida do motor	8 seg	8 seg
Faixa de operação	6 a 360 rpm	6 a 360 rpm
LEDs indicadores	Para alimentação e subvelocidade	Para alimentação e subvelocidade
Alimentação (especificar)	110 Vca, 220 Vca ou 24 Vcc	110 Vca, 220 Vca ou 24 Vcc
Materiais
Corpo	Carcaça em plástico ABS injetado	Carcaça em alumínio fundido
Grau de proteção	Para instalação em painel perfil DIN 46277	Para instalação ao tempo - IP-65
Classe de isolação	500 V	500 V
Compatibilidade	Para ser ligada com sensor magnético SNE-1A Pode ser ligada com sensor indutivo 2 fios/Vcc	Para ser ligada com sensor magnético SNE-1A Pode ser ligada com sensor indutivo 2 fios/Vcc
Pintura	Não se aplica	Poliéster, eletrostática
Cor de acabamento	Bege / Azul	Amarelo segurança
Placa de indentificação	-	Aço inoxidável
Peso	0,2kg	1,7kg
Contatos elétricos
Acionamento dos contatos	Simultâneo	Simultâneo
Quantidade / tipo	1 contato reversível (SPDT)	1 contato reversível (SPDT)
Corrente / tensão	5 A x 220 Vca	5 A x 220 Vca
Conexão elétrica	-	1 x ¾ " rosca GAS
Opcionais	Adicionar ao código
Tensão de alimentação	(especificar)
Pintura sintética em qualquer cor (somente modelo VEL-011L)	(especificar)

Instruções Gerais:

1 - Montagem das chaves :

• O modelo VEL-011 deve ser montado em painel. O modelos VEL-011L pode ser instalado ao tempo.
• Se a distância entre a chave e o sensor for superior a 100 metros, a conexão do sensor à chave deve ser feita com um cabo blindado.
• A alimentação da chave deve ser feita em paralelo com a do motor. Utilizar contatores auxiliares ou transformadores para fazer a compatibilização das tensões se for necessário.
• O(s) imã(s) deve(m) ser parafusados na peça girante e dispensam alimentação.
• Se for usado um sensor indutivo (Corrente contínua, 2 fios, 24 Vcc), anteparos de metal devem ser usados no lugar dos ímãs.

2 - Funcionamento :

• Quando o motor for ligado, transcorrerão de 5 a 8 segundos até que a chave passe a medir a velocidade. Este tempo é fixo e serve para que seja possível a aceleração do motor.
• A chave possui dois modos de operação :
a) Autoblocante : Detectada a queda de velocidade, o relé trava na posição acionada e somente voltará à posição de repouso quando a alimentação for cortada.
b) Intermitente : Detectada queda de velocidade, o relé sinaliza a falha. Se a velocidade voltar ao normal, o relé volta ao repouso.

3 - Ajustes para operação :

• A tabela 1 mostra as faixas de velocidades nas quais se pode utilizar esta chave. K é um multiplicador de escala que tem seus valores alterados em função da ligação J/P e do número de imãs usados.
• Os valores de faixa indicados na tabela referem-se aos valores situados na região branca da escala da chave, que é onde recomenda-se que esteja o ponto de operação.

3.1 - Ajustando o sensor e o(s) imã(s) :

• Monte o(s) imã(s) na peça girante.
• Monte o sensor conforme indicado na figura 2.
• Faça girar o motor e, com o auxílio de um ohmímetro, verifique se cada imã está atuando sobre o sensor (a presença do imã fecha o contato do sensor).

3.2 - Ajustando a chave :

• Conecte os terminais do sensor e de alimentação.
• Interligue os teminais J e P (ver no painel da chave na figura 1).
• Selecione a faixa de operação, conectando ou não os pontos P e F, conforme o caso.
• Ligue o sistema.
• Gire o botão para a esquerda e para a direita até posicioná-lo no ponto exato onde o LED pára de piscar. A velocidade da peça girante estará indicada no painel da chave. Para verificar qual é esta velocidade, multiplique o valor indicado pelo multiplicador K (ver tabela 1).
• Se for desejado o funcionamento intermitente, basta girar o botão para a esquerda até que o botão indique a velocidade limite. Se a velocidade cair abaixo deste valor, a chave sinalizará.
• Se for desejado o funcionamento autoblocante, remova a conexão J/P (sem que se mova o botão). A chave estará calibrada para acionar quando a velocidade cair 30% do valor nominal (obtido no ajuste da chave).
• O tempo de resposta da chave varia em função da velocidade medida. Pode ser de 0,2 segundos para altas velocidades até 4 segundos para baixas velocidades.

Tabela 1 – Faixas de Velocidade
Faixa	rpm	Nº de ímãs	Valor de K	Ligação F-P
1	6 – 20	3	0,3333	sim
2	18 – 60	1	1	sim
3	54 – 180	2	3	não
4	108 – 360	1	6	não
