Sensor magnético

Indicado para controle de velocidade, fim de curso, abertura de portas, etc.
Comuta um contato elétrico por proximidade de um ímã permanente, sem contato físico.

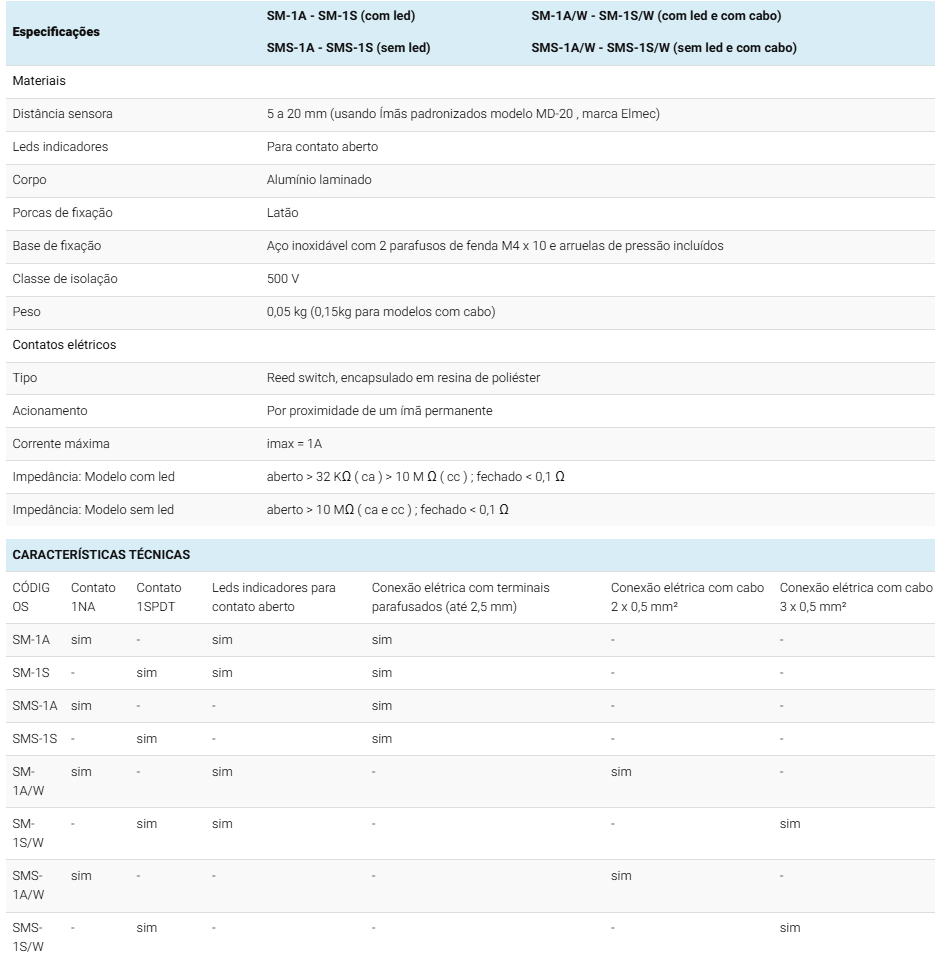

Especificações:

Especificações	SM-1A ou SM-1S	SM-1A/W ou SM-1S/W
Materiais
Distância sensora	5 a 20 mm (usando Ímãs padronizados modelo MD-20 , marca Elmec)
Leds indicadores	Para contato aberto
Corpo	Alumínio laminado
Porcas de fixação	Latão
Base de fixação	Aço inoxidável com 2 parafusos de fenda M4 x 10 e arruelas de pressão incluídos
Classe de isolação	500 V
Peso	0,05 kg (0,15kg para modelos com cabo)
Contatos elétricos
Tipo	Reed switch, encapsulado em resina de poliéster
Acionamento	Por proximidade de um ímã permanente
Corrente máxima	imax = 1A
Impedância: Modelo com led	aberto > 32 KΩ ( ca ) > 10 M Ω ( cc ) ; fechado < 0,1 Ω
Impedância: Modelo sem led	aberto > 10 MΩ ( ca e cc ) ; fechado < 0,1 Ω
Conexão elétrica	Terminais com parafusos (cap. Até Ø 2,5 mm²)

Especificação	Adicionar ao código
Contato1NA 1NA imax = 1A; Vmax = 350V; Pmax = 50VA	SM-1A	Especificação: SM-1A (modelo padrão) SMS-1A/ W (modelo com cabo,sem LED indicador)
Contato 1SPDT (1 polo x 2 posições) imax = 1A; Vmax = 400V; Pmax = 60VA	SM-1S
Modelo sem LED indicador	SMS-1A ou SMS-1S
Conexão Elétrica com cabo SM-1A: 2 x 0,5mm² Com 50 cm de comprimento SM-1S: 3 x 0,5mm² Com 50 cm de comprimento	Adicionar ao código: " / W "
Outras bases de montagem	(especificar)

Instruções Gerais:

1 - Os sensores :

• Os sensores ELMEC da série SM são fabricados com componentes de alta qualidade, podendo ser usados como elemento de sinalização e controle em uma ampla gama de aplicações. São fabricados modelos com LED de sinalização (SM-1A e SM-1S) e modelos sem LED de sinalização (SMS-1A e SMS-1S).
• A sua baixíssima resistência de contato permite que sejam ligados muitos sensores em série sem que seja afetada significativamente a impedância do circuito.
• O elemento ativo “reed switch” usado tem as características elétricas do quadro abaixo:

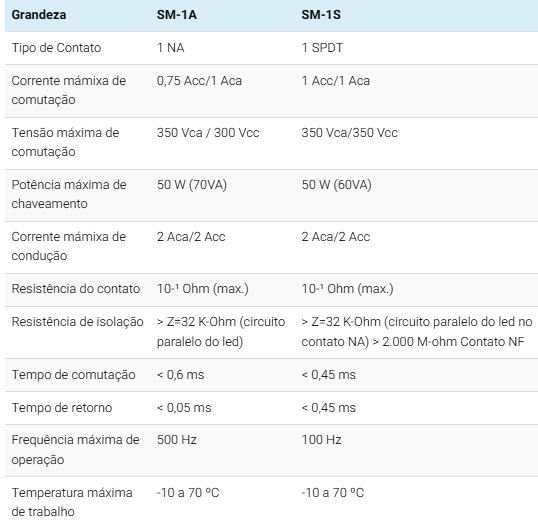

Grandeza	SM-1A	SM-1S
Tipo de Contato	1 NA	1 SPDT
Corrente mámixa de comutação	0,75 Acc/1 Aca	1 Acc/1 Aca
Tensão máxima de comutação	350 Vca / 300 Vcc	350 Vca/350 Vcc
Potência máxima de chaveamento	50 W (70VA)	50 W (60VA)
Corrente mámixa de condução	2 Aca/2 Acc	2 Aca/2 Acc
Resistência do contato	10-¹ Ohm (max.)	10-¹ Ohm (max.)
Resistência de isolação	> Z=32 K-Ohm (circuito paralelo do led)	> Z=32 K-Ohm (circuito paralelo do led no contato NA) > 2.000 M-ohm Contato NF
Tempo de comutação	< 0,6 ms	< 0,45 ms
Tempo de retorno	< 0,05 ms	< 0,45 ms
Frequência máxima de operação	500 Hz	100 Hz
Temperatura máxima de trabalho	-10 a 70 ºC	-10 a 70 ºC

Sensores com indicação luminosa (LED) possuem o circuito em paralelo com o contato NA, representado pelo diagrama da fig. 1.
• Em 60 Hz, a impedância “Z” em paralelo é de cerca de 32k ohm. Para outros valores de frequência, a impedância pode ser calculada aproximadamente por Z = 1600 / f + 7 (k ohm).
• Os sensores sem LED não possuem esta impedância em paralelo.
• O LED aceso indica que o sensor não está sob ação do ímã. O LED não acende se o sensor for usado em circuitos de corrente contínua.

2 - Montagem dos sensores :

• Os sensores são acionados por elementos magnéticos colocados próximos à sua face sensora. A posição de montagem está indicada na fig. 2. Use dois parafusos de rosca M4 para fixar o sensor na sua base. A porca e contra porca do corpo do sensor e os furos oblongos da placa de fixação permitem fazer o ajuste fino do ponto de operação.
• Recomendamos o uso dos imãs estandarizados Elmec, modelo MD20 para acionar os sensores. Usando os sensores com contato NA da Elmec com estes elementos magnéticos, a distância sensora (figura 2) é de cerca de 10 a 20 mm quando os eixos do ímã e do sensor estão alinhados. Usando sensores com contato SPDT da Elmec, a distância sensora passa para cerca de 5 a 10 mm.
• Alguns PLCs muito sensíveis interpretam a impedância em paralelo com o contato como “circuito fechado”. Nestes casos, deve-se usar os sensores sem LED de sinalização (SMS-1A e SMS-1S).
• Quando os sensores sem LED forem usados em circuitos muito indutivos (fator de potência < 0,85), recomendamos a ligação de um circuito externo RC igual ao mostrado na fig. 1, em paralelo com o contato do sensor, para diminuir o faiscamento deste durante a comutação, o que aumenta sua vida útil. O capacitor deve ter de dezenas a centenas de nF e o resistor dezenas a centenas de quilo-ohms.
• Devem ser dimensionados caso a caso para não interferirem no funcionamento do circuito onde o sensor está ligado.
• Quando o sensor for ligado em entradas de alta impedâncias de PLCs, o circuito RC pode ser dispensado.
• Evite colocar o sensor em locais onde exista campos magnéticos fortes que possam causar o acionamento aleatório do sensor.
• Apesar de possuir uma construção robusta, recomenda-se cuidado com o sensor na sua instalação e ligação. O sensor não foi projetado para ser submetido a choques mecânicos.
• A posição do ímã é muito importante. Um desalinhamento dos eixo do sensor em relação ao do ímã diminui a distância sensora.
• Peças metálicas próximas ao imã ou ao sensor interferem no campo magnético e alteram a distância sensora. Procure montar o ímã e o sensor em bases plásticas, de alumínio, aço inoxidável ou outro material não magnético, evitando chapas ou peças de aço.

3 - Ligações elétricas :

• O Sensor deve ser ligado em série com a carga (Fig. 3). É permitido o uso de mais de um sensor em série.
• Respeite os limites de tensão e corrente indicados no corpo do sensor. A aplicação de tensões e correntes fora de faixa podem queimar os dispositivos internos.
• Evite ligar os sensores diretamente a lâmpadas, motores, bobinas de contatores de potência, etc. A durabilidade do sensor depende do tipo de carga que ele comandará. Cargas muito indutivas ou com picos de corrente no chaveamento devem ser evitadas.
• Os condutores devem ter uma seção de cobre máxima de 2×1,5 mm² (cabo com terminal).
• Os terminais do sensor estão identificados por números(conector) ou pelas cores dos fios(sensor c/cabo) (fig.4).

4 - Manutenção :

• Os sensores são selados com resina e não permitem manutenção em seu circuito. Recomendamos, entretanto, que uma inspeção periódica seja feita para verificar o acúmulo de sujeira no sensor ou partículas magnetizadas atraídas pelo ímã, que podem alterar o ponto de operação do sensor.
