Sondas de nível de inclinação (Tilt Switch)

Utilizada para controle de nível em chutes de transportadores, silos e pilhas.
Fornecida em haste de aço tubular totalmente selada; ideal para serviço pesado em ambientes agressivos e instalações ao tempo.

[product_files]

Vídeo

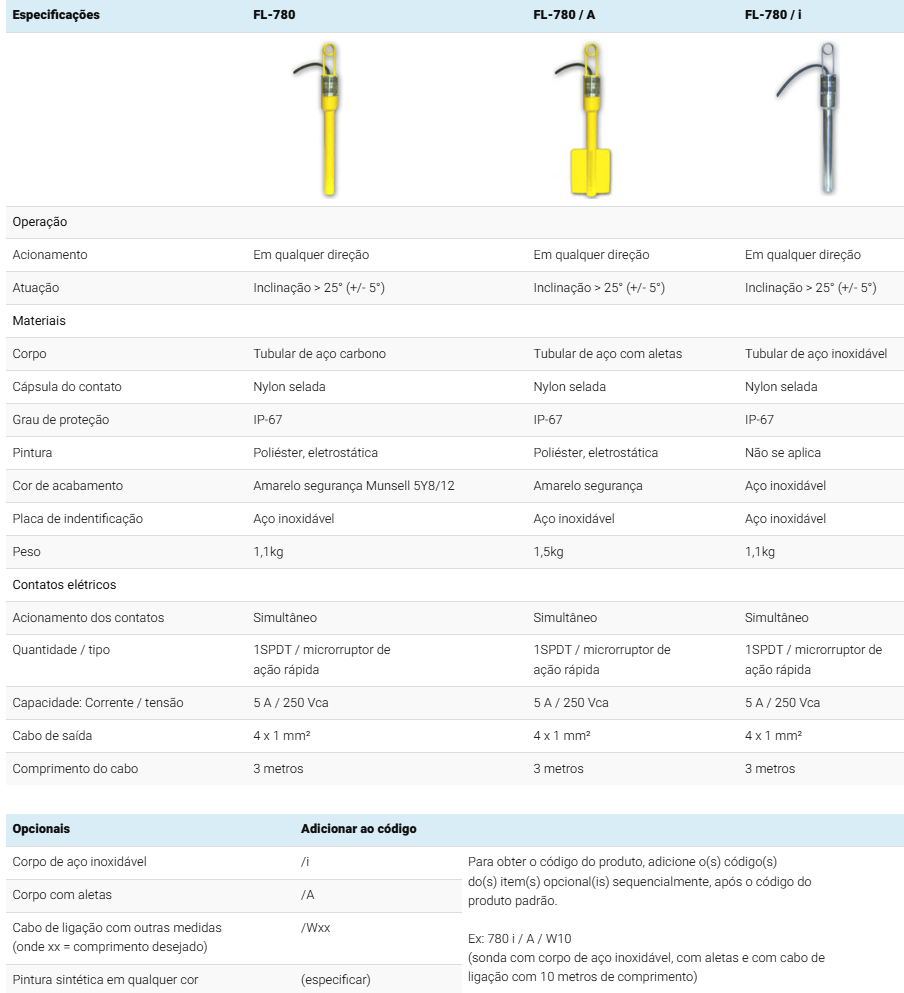

Especificações:

Especificações	FL-780	FL-780 / A	FL-780 / i

Operação
Acionamento	Em qualquer direção	Em qualquer direção	Em qualquer direção
Atuação	Inclinação > 25° (+/- 5°)	Inclinação > 25° (+/- 5°)	Inclinação > 25° (+/- 5°)
Materiais
Corpo	Tubular de aço carbono	Tubular de aço com aletas	Tubular de aço inoxidável
Cápsula do contato	Nylon selada	Nylon selada	Nylon selada
Grau de proteção	IP-67	IP-67	IP-67
Pintura	Poliéster, eletrostática	Poliéster, eletrostática	Não se aplica
Cor de acabamento	Amarelo segurança Munsell 5Y8/12	Amarelo segurança	Aço inoxidável
Placa de identificação	Aço inoxidável	Aço inoxidável	Aço inoxidável
Peso	1,1kg	1,5kg	1,1kg
Contatos elétricos
Acionamento dos contatos	Simultâneo	Simultâneo	Simultâneo
Quantidade / tipo	1SPDT / microrruptor de ação rápida	1SPDT / microrruptor de ação rápida	1SPDT / microrruptor de ação rápida
Capacidade: Corrente / tensão	5 A / 250 Vca	5 A / 250 Vca	5 A / 250 Vca
Cabo de saída	4 x 1 mm²	4 x 1 mm²	4 x 1 mm²
Comprimento do cabo	3 metros	3 metros	3 metros

Opcionais	Adicionar ao código
Corpo de aço inoxidável	/i	Para obter o código do produto, adicione o(s) código(s) do(s) item(s) opcional(is) sequencialmente, após o código do produto padrão. Ex: 780 i / A / W10 (sonda com corpo de aço inoxidável, com aletas e com cabo de ligação com 10 metros de comprimento)
Corpo com aletas	/A
Cabo de ligação com outras medidas (onde xx = comprimento desejado)	/Wxx
Pintura sintética em qualquer cor	(especificar)

Instruções Gerais:

1 - Aplicação :

• As sondas de nível FL-780 tem construção robusta e podem ser usadas nas seguintes Aplicações típicas :
– Controle de nível de silos de carvão, cereais, minério, etc. (fig. 1)
– Controle de fluxo de material em transportadores de correia, transportadores vibratórios, etc.(fig. 2)
– Controle de nível de chutes (fig. 3.)
– Controle de nível de pilhas (fig. 4.)
– Detecção de desalinhamento de correias transportadoras (fig. 5.)
• Por possuir um contato selado, podem ser usadas em ambientes muito poluídos, permitindo a automatização de empilhadeiras, recuperadoras, silos, etc.

• Para detecção de nível de produtos leves ou fluidos, deve ser usada a sonda FL-780/A, com aletas para aumentar a área de contato com material.
• Em ambientes com produtos corrosivos deve ser usada a sonda FL-780/i, com corpo de aço inoxidável. A sonda FL-780/i pode ser fornecida também com aletas.

2 - Montagem das sondas :

• As sondas FL-780 devem ser montadas preferencialmente fora do fluxo de material. Em chutes e silos, devem ser montadas lateralmente ou com coberturas ou defletores para proteção contra impactos diretos.
• Para fixar a sonda, podem ser usados cabos de aço ou corrente, mas nunca o cabo elétrico (fig. 7). Comprimentos muito longos (acima de 1 metro) podem prejudicar a sensibilidade da sonda e devem ser evitados.
• O ângulo de comutação do contato é de 25 graus (+/- 5 graus). Ver figura 6.

3 - Ligações elétricas :

• O cabo da sonda possui quatro condutores. O condutor de cor verde/amarelo está ligado diretamente ao corpo da sonda e deve ser usado para aterramento. O diagrama elétrico apresentado corresponde ao contato elétrico da sonda quando ela está na posição vertical. Quando o corpo é inclinado 25° ou mais, o contato é comutado. Não há ajustes.
• As sondas são fornecidas com cabos de 3 m de comprimento. Este cabo exige proteção mecânica que deve ser providenciada. Na extremidade do cabo deve ser colocada uma caixa com bornes para conexão à linha de controle e testes.
• Quando a sonda estiver próxima da central de controle, a fiação pode ser feita com cabos comuns. Para distâncias até 1000 m, recomenda-se o uso de cabos blindados, separados dos cabos de força. Se for desejada temporização do sinal da sonda, recomenda-se o uso do relé temporizador Elmec modelo EL-780R.

4 - Manutenção :

• Por tratar-se de uma unidade selada com resina, não é possível realizar reparos nas sondas.
• Para testar o funcionamento do contato pode ser usado um multímetro ou qualquer outro medidor de continuidade.

Dimensões:

Diagrama Elétrico:

Acessórios:

code


XPCABO-2
Especificações	Prensa cabos para rosca de 3/4"
Peso
Observações	Pode ser usado nas todas as chaves da Elmec que utilizam rosca 3/4"

X-TMP
Especificações	Tampão de PVC de 3/4" GAS
Peso	0,05kg
Observações	serve para todas as chaves com conexão elétrica 3/4"

Sobressalentes:


XCAC-770
Especificações	Conjunto de acionamento para sonda de nível modelo FL-770 composto de haste de aço com cone de ferro fundido, tubo roscado, mecanismos de acionamento e canopla de vedação, pintura final amarelo eletrostática
Peso	1,5kg
Opcionais	/PA/i: acionamento tipo pá de aço inoxidável com haste de aço inox

XCAN-300
Especificações	Canopla de vedação de borracha
Peso	0,02kg
Observações	Pode ser usado nas chaves FA-310 , FL-312, 511 R,SERIE 512 RR/1DR e 1ER e sonda FL-770

XMIC-3SE5
Especificações	Microrruptor de ação rápida com contatos 1NA + 2NF, capacidade: 3 A / 120 Vca ; 1,5 A / 240 Vca (AC-15), 3 A / 24 Vcc, 0,55 A / 125 Vcc, 0,27 A / 250 Vcc (DC-13), terminais com parafuso para conexão elétrica máxima de 2 x 2,5 mm²/fio e 2 x 1,5 mm²/cabo.
Peso	0,04kg
Observações	Usado a partir de 23/06/21 nas chaves FA-110, FA-310, FL-312, FA-511, FA-511 R, FL-512, FL-770, FA-790 e FA-792. Modelo Siemens: 3SE5-250-0LC05
