FL-770

Sistema de Gestão da Qualidade

Sondas de nível para sólidos

Utilizada para controle de nível em chutes de transportadores, silos e pilhas.
Fornecida em robusta carcaça de ferro fundido, ideal para serviço pesado em ambientes agressivos e instalações ao tempo.

[product_files]

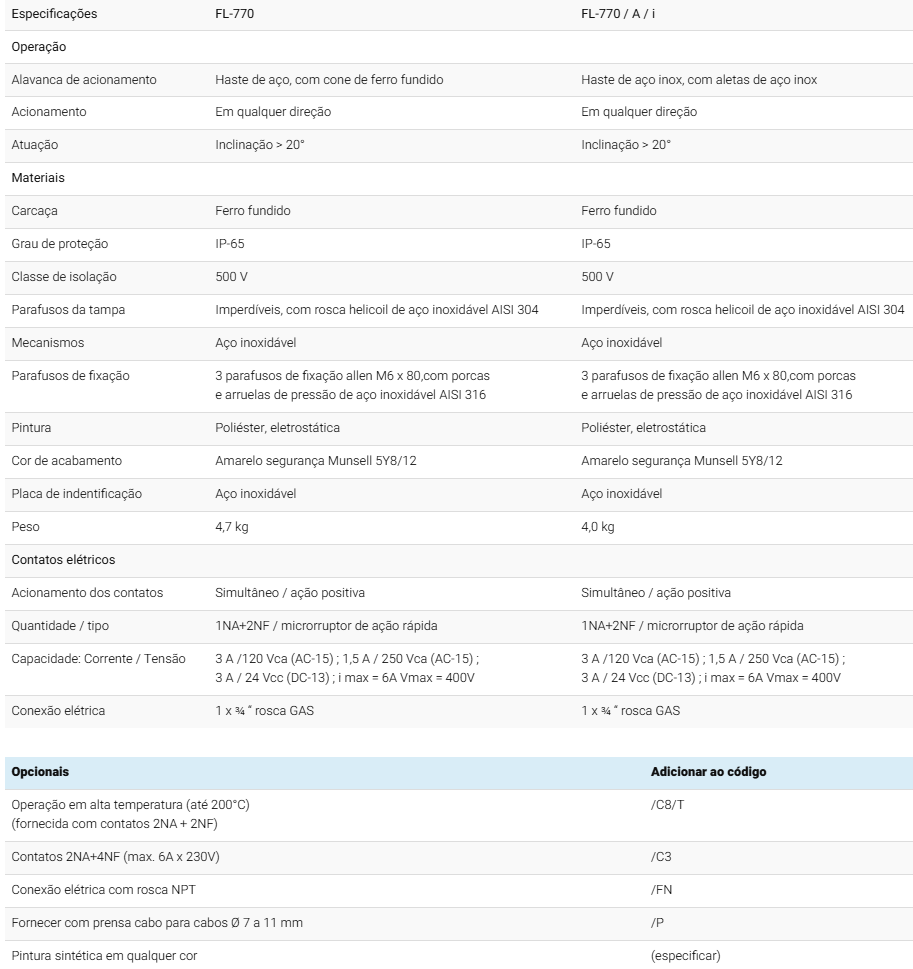

Especificações:


Especificações	FL-770	FL-770 / A / i
Operação
Alavanca de acionamento	Haste de aço, com cone de ferro fundido	Haste de aço inox, com aletas de aço inox
Acionamento	Em qualquer direção	Em qualquer direção
Atuação	Inclinação > 20°	Inclinação > 20°
Materiais
Carcaça	Ferro fundido	Ferro fundido
Grau de proteção	IP-65	IP-65
Classe de isolação	500 V	500 V
Parafusos da tampa	Imperdíveis, com rosca helicoil de aço inoxidável AISI 304	Imperdíveis, com rosca helicoil de aço inoxidável AISI 304
Mecanismos	Aço inoxidável	Aço inoxidável
Parafusos de fixação	3 parafusos de fixação allen M6 x 80,com porcas e arruelas de pressão de aço inoxidável AISI 316	3 parafusos de fixação allen M6 x 80,com porcas e arruelas de pressão de aço inoxidável AISI 316
Pintura	Poliéster, eletrostática	Poliéster, eletrostática
Cor de acabamento	Amarelo segurança Munsell 5Y8/12	Amarelo segurança Munsell 5Y8/12
Placa de identificação	Aço inoxidável	Aço inoxidável
Peso	4,7 kg	4,0 kg
Contatos elétricos
Acionamento dos contatos	Simultâneo / ação positiva	Simultâneo / ação positiva
Quantidade / tipo	1NA+2NF / microrruptor de ação rápida	1NA+2NF / microrruptor de ação rápida
Capacidade: Corrente / Tensão	3 A /120 Vca (AC-15) ; 1,5 A / 250 Vca (AC-15) ; 3 A / 24 Vcc (DC-13) ; i max = 6A Vmax = 400V	3 A /120 Vca (AC-15) ; 1,5 A / 250 Vca (AC-15) ; 3 A / 24 Vcc (DC-13) ; i max = 6A Vmax = 400V
Conexão elétrica	1 x ¾ “ rosca GAS	1 x ¾ “ rosca GAS

Opcionais	Adicionar ao código
Operação em alta temperatura (até 200°C) (fornecida com contatos 2NA + 2NF)	/C8/T
Contatos 2NA+4NF (max. 6A x 230V)	/C3
Conexão elétrica com rosca NPT	/FN
Fornecer com prensa cabo para cabos Ø 7 a 11 mm	/P
Pintura sintética em qualquer cor	(especificar)

Instruções Gerais:

1 - Aplicação :

• As sondas de nível FL-770 tem construção robusta e podem ser usadas nas seguintes aplicações típicas :
– Controle de nível de silos de carvão, cereais, minério, etc. (fig. 1)
– Controle de fluxo de material em transportadores de correia, transportadores vibratórios, etc.(fig. 2)
– Controle de nível de chutes (fig. 3.)
– Controle de nível de pilhas (fig. 4.)
– Detecção de desalinhamento de correias transportadoras
• Sua robusta construção permite utilização em ambientes muito agressivos.
• Para detecção de nível de produtos leves e em ambientes com produtos corrosivos deve ser usada a sonda FL-770/i/A.

2 - Montagem das chaves :

• As sondas FL-770 devem ser montadas preferencialmente fora do fluxo de material. Em chutes e silos, devem ser montadas lateralmente ou com coberturas ou defletores para proteção contra impactos diretos. (fig. 5 e 6).
• As sondas devem ser montadas preferencialmente em uma base usinada, podendo, alternativamente, ser utilizada uma chapa fina (1/4″) como base.
• O ângulo de comutação do contato é de 20 graus (+/- 5 graus).

3 - Ligações elétricas :

• As tubulações devem ser montadas de modo a não introduzir tensões na carcaças. Preferencialmente devem ser usadas ligações flexíveis. Em atmosferas muito poluídas, é aconselhável o uso de um selo junto à chave.
• Os condutores devem ter uma seção de cobre máxima de 2×2,5 mm² (fio) ou 2×1,5 mm² (cabo com terminal).

4 - Manutenção :

• As sondas são lubrificadas com graxa tipo bissulfito de molibdênio e estão em condições de operar em regime normal por vários anos. Ocasionalmente deverão ser levadas à oficina para limpeza e lubrificação.
• As peças sobressalentes são fornecidas pela ELMEC. Para fazer a substituição, recomenda-se que a sonda seja levada a uma oficina apropriada.
• Opcionalmente, a sonda pode ser enviada à ELMEC para manutenção.

Dimensões:

Diagrama Elétrico:

1NA+2NF

Acessórios:

XPCABO-1
Especificações	Prensa cabos para rosca de 1/2"
Peso
Observações	Pode ser usado nas chaves da linha 10, EL-10 e EL-10 R

Sobressalentes:


XCAC-770
Especificações	Conjunto de acionamento para sonda de nível modelo FL-770 composto de haste de aço com cone de ferro fundido, tubo roscado, mecanismos de acionamento e canopla de vedação, pintura final amarelo eletrostática
Peso	1,5kg
Opcionais	/PA/i: acionamento tipo pá de aço inoxidável com haste de aço inox

XCAN-300
Especificações	Canopla de vedação de borracha
Peso	0,02kg
Observações	Pode ser usado nas chaves FA-310 , FL-312, 511 R,SERIE 512 RR/1DR e 1ER e sonda FL-770

XMIC-3SE5
Especificações	Microrruptor de ação rápida com contatos 1NA + 2NF, capacidade: 3 A / 120 Vca ; 1,5 A / 240 Vca (AC-15), 3 A / 24 Vcc, 0,55 A / 125 Vcc, 0,27 A / 250 Vcc (DC-13), terminais com parafuso para conexão elétrica máxima de 2 x 2,5 mm²/fio e 2 x 1,5 mm²/cabo.
Peso	0,04kg
Observações	Usado a partir de 23/06/21 nas chaves FA-110, FA-310, FL-312, FA-511, FA-511 R, FL-512, FL-770, FA-790 e FA-792. Modelo Siemens: 3SE5-250-0LC05

X-TMP
Especificações	Tampão de PVC de 3/4" GAS
Peso	0,05kg
Observações	serve para todas as chaves com conexão elétrica 3/4"

XPF-P12
Especificações	Composto de 3 parafusos tipo allen M6 x 50, 3 arruelas lisas e 3 porcas. Todos de aço inox AISI 316. Para fixação da carcaça das chaves FL-312 e FL-512.

Os Dados Desta Página Podem Ser Alterados Sem Aviso Prévio
