FL-712
Sistema de Gestão da Qualidade
Sonda de fluxo de sólidos
Utilizada para detectar fluxo de materiais sólidos em transportadores de correia, indicando a presença ou ausência de material.
Muito indicada para ligar ou desligarsistemas de despoeiramento.
Fornecida em robusta carcaça de ferro fundido,; ideal para serviço pesado em ambientes agressivos e instalações ao tempo.
Muito indicada para ligar ou desligarsistemas de despoeiramento.
Fornecida em robusta carcaça de ferro fundido,; ideal para serviço pesado em ambientes agressivos e instalações ao tempo.

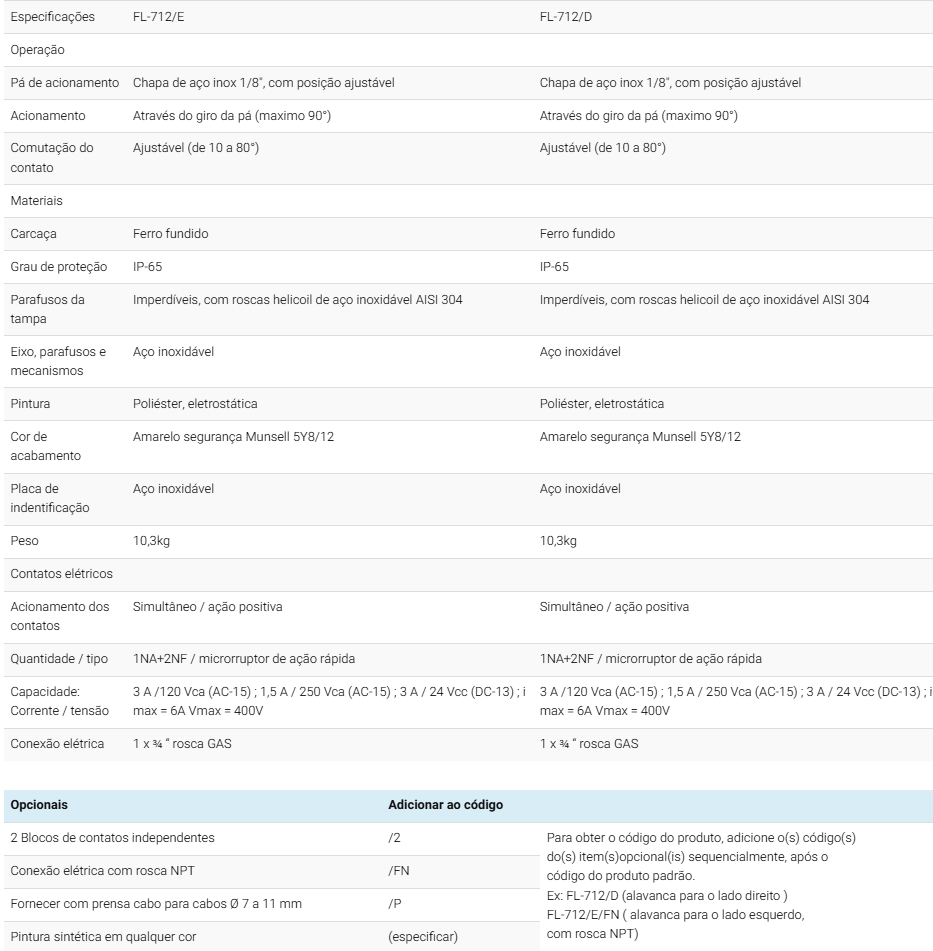

Especificações:
|  |
|
| Especificações | FL-712/E | FL-712/D |
| Operação | ||
| Pá de acionamento | Chapa de aço inox 1/8", com posição ajustável | Chapa de aço inox 1/8", com posição ajustável |
| Acionamento | Através do giro da pá (maximo 90°) | Através do giro da pá (maximo 90°) |
| Comutação do contato | Ajustável (de 10 a 80°) | Ajustável (de 10 a 80°) |
| Materiais | ||
| Carcaça | Ferro fundido | Ferro fundido |
| Grau de proteção | IP-65 | IP-65 |
| Parafusos da tampa | Imperdíveis, com roscas helicoil de aço inoxidável AISI 304 | Imperdíveis, com roscas helicoil de aço inoxidável AISI 304 |
| Eixo, parafusos e mecanismos | Aço inoxidável | Aço inoxidável |
| Pintura | Poliéster, eletrostática | Poliéster, eletrostática |
| Cor de acabamento | Amarelo segurança Munsell 5Y8/12 | Amarelo segurança Munsell 5Y8/12 |
| Placa de identificação | Aço inoxidável | Aço inoxidável |
| Peso | 10,3kg | 10,3kg |
| Contatos elétricos | ||
| Acionamento dos contatos | Simultâneo / ação positiva | Simultâneo / ação positiva |
| Quantidade / tipo | 1NA+2NF / microrruptor de ação rápida | 1NA+2NF / microrruptor de ação rápida |
| Capacidade: Corrente / tensão | 3 A /120 Vca (AC-15) ; 1,5 A / 250 Vca (AC-15) ; 3 A / 24 Vcc (DC-13) ; i max = 6A Vmax = 400V | 3 A /120 Vca (AC-15) ; 1,5 A / 250 Vca (AC-15) ; 3 A / 24 Vcc (DC-13) ; i max = 6A Vmax = 400V |
| Conexão elétrica | 1 x ¾ “ rosca GAS | 1 x ¾ “ rosca GAS |
| Opcionais | Adicionar ao código | |
|---|---|---|
| Contatos selados com 1NA + 1NF e com prensa cabos para cabos Ø 7 a 11 mm | /CE5/P | |
| 2 Blocos de contatos independentes | /2 | Para obter o código do produto, adicione o(s) código(s) do(s) item(s)opcional(is) sequencialmente, após o código do produto padrão. Ex: FL-712/D (alavanca para o lado direito ) FL-712/E/FN ( alavanca para o lado esquerdo, com rosca NPT) |
| Conexão elétrica com rosca NPT | /FN | |
| Fornecer com prensa cabo para cabos Ø 7 a 11 mm | /P | |
| Pintura sintética em qualquer cor | (especificar) |
Instruções Gerais:
1 - Montagem das chaves :
• As sondas de fluxo FL-712 tem construção robusta e foram desenvolvidas para detectar fluxo (eventualmente nível) de materiais sólidos em transportadores.
• O giro da pá se dá através do contato com o material presente no transportador. Na falta do material, a pá retorna à posição de repouso por ação da gravidade (fig. 1).
• O giro da pá aciona um microinterruptor interno. O ponto de operação do microrruptor é ajustado no came interno da chave.
• O giro da pá se dá através do contato com o material presente no transportador. Na falta do material, a pá retorna à posição de repouso por ação da gravidade (fig. 1).
• O giro da pá aciona um microinterruptor interno. O ponto de operação do microrruptor é ajustado no came interno da chave.
2 - Conexões elétricas :
• As chaves devem ser montadas em estruturas ao lado do transportador, de forma que as pás das sondas fiquem no centro do transportador (fig. 2). A pá deve ser posicionada de forma a permanecer sobre a correia sem tocá-la.
• O giro máximo da pá é de 90°, com batentes nos dois limites. O posicionamento da pá deve ser feito nos parafusos correspondentes (fig. 3).
• Para ajustar o ponto no qual o micro-interruptor é acionado, afrouxe os parafusos de cames (fig. 4), posicione o came e aperte firmemente os parafusos.
• O giro máximo da pá é de 90°, com batentes nos dois limites. O posicionamento da pá deve ser feito nos parafusos correspondentes (fig. 3).
• Para ajustar o ponto no qual o micro-interruptor é acionado, afrouxe os parafusos de cames (fig. 4), posicione o came e aperte firmemente os parafusos.
3 - Operação :
• As tubulações devem ser montadas de modo a não introduzir tensões na carcaças. Preferencialmente devem ser usadas ligações flexíveis. Em atmosferas muito poluídas, é aconselhável o uso de um selo junto à chave.
• Os condutores devem ter uma seção de cobre máxima de 2×1,5 mm² (cabo com terminal).
• Os condutores devem ter uma seção de cobre máxima de 2×1,5 mm² (cabo com terminal).
4 - Manutenção :
• As chaves são lubrificadas com graxa tipo bissulfeto de molibdênio e estão em condições de operar em regime normal por vários anos. Ocasionalmente deverão ser levadas à oficina para limpeza e lubrificação.
• As peças sobressalentes são fornecidas pela ELMEC. Para fazer a substituição, recomenda-se que a chave seja levada a uma oficina apropriada.
• Opcionalmente, a chave pode ser enviada à ELMEC para manutenção.
• As peças sobressalentes são fornecidas pela ELMEC. Para fazer a substituição, recomenda-se que a chave seja levada a uma oficina apropriada.
• Opcionalmente, a chave pode ser enviada à ELMEC para manutenção.
Dimensões:
Diagrama Elétrico:
1NA+2NF
Acessórios:
Sobressalentes:
| XMIC-SIE | ||
| Especificações | Microrruptor de ação rápida com contatos 1NA + 2NF, capacidade: 3 A / 120 Vca ; 1,5 A / 240 Vca (AC-15), 3 A / 24 Vcc, 0,55 A / 125 Vcc, 0,27 A / 250 Vcc (DC-13), terminais com parafuso para conexão elétrica máxima de 2 x 2,5 mm²/fio e 2 x 1,5 mm²/cabo. Com reforço de anel de latão no pino de acionamento. Incluído 2 parafusos de fixação fenda/philips M4 x 12 inox. |  |
| Peso | 0,04kg | |
| XPA-712 | ||
| Especificações | Pá de acionamento em aço inoxidável, com parafusos de fixação para sonda modelo FL-712 |  |
| Peso | 0,95kg | |
| Opcionais | L650: Pá com 80 x 650 mm |
|
| XSUP-712 | ||
| Especificações | Suporte para chapa de desgate da sonda FL-712 |  |
| Peso | ||
Os Dados Desta Página Podem Ser Alterados Sem Aviso Prévio
FL-712 – Sonda de fluxo de sólidos
DE-0038-AWA-R9
