FL-618 / FA-618 LIRA

Sistema de Gestão da Qualidade

Chave de fim de curso com alavanca tipo lira

Utilizada para limitar o curso de equipamentos moveis como pontes rolantes, pórticos, empilhadeiras, recuperadoras, etc.
Acionamento em duas direções através de alavanca tipo lira.
Fornecida em robusta carcaça de ferro fundido, ideal para serviço pesado em ambientes agressivos e instalações ao tempo.

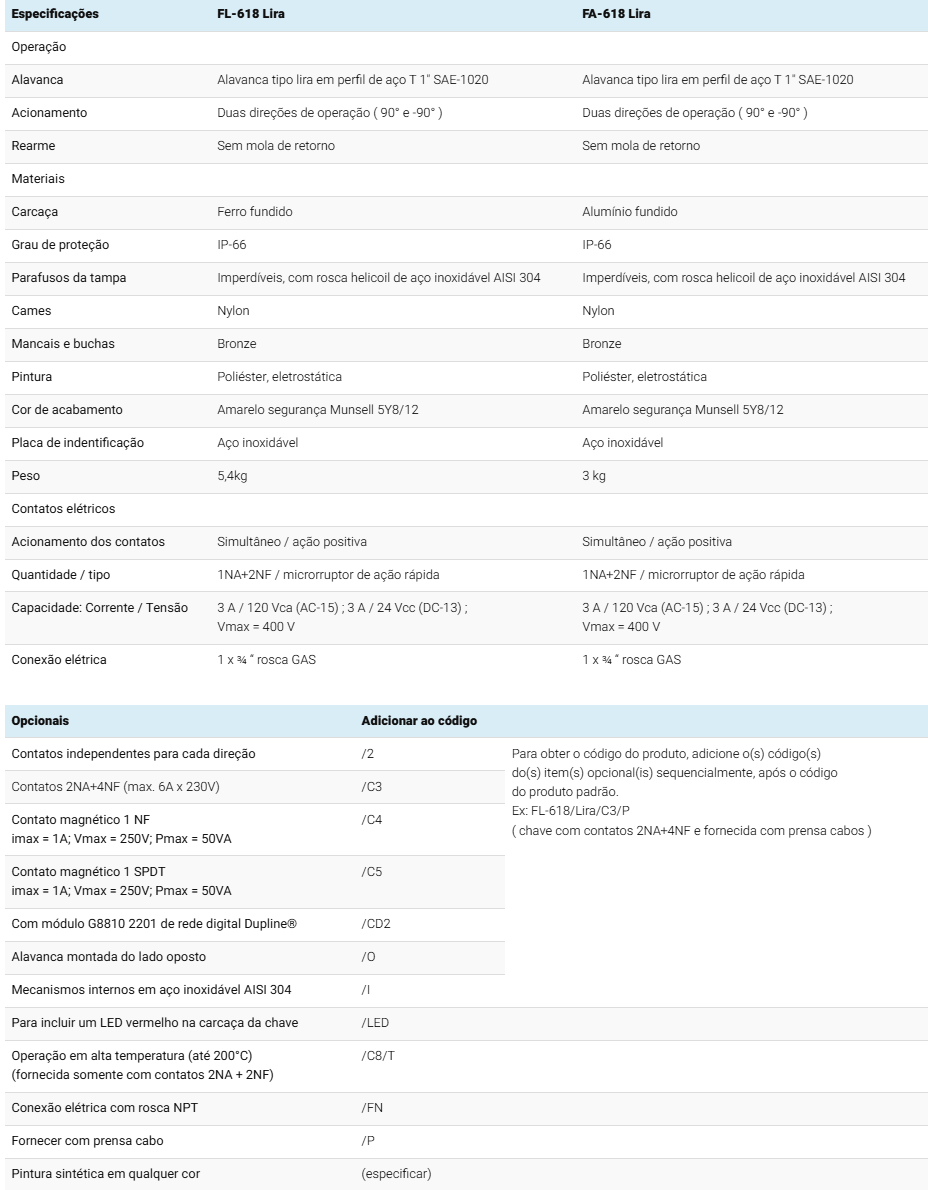

Especificações:

Especificações	FL-618 Lira	FA-618 Lira
Operação
Alavanca	Alavanca tipo lira em perfil de aço T 1" SAE-1020	Alavanca tipo lira em perfil de aço T 1" SAE-1020
Acionamento	Duas direções de operação ( 90° e -90° )	Duas direções de operação ( 90° e -90° )
Rearme	Sem mola de retorno	Sem mola de retorno
Materiais
Carcaça	Ferro fundido	Alumínio fundido
Grau de proteção	IP-66	IP-66
Parafusos da tampa	Imperdíveis, com rosca helicoil de aço inoxidável AISI 304	Imperdíveis, com rosca helicoil de aço inoxidável AISI 304
Cames	Nylon	Nylon
Mancais e buchas	Bronze	Bronze
Pintura	Poliéster, eletrostática	Poliéster, eletrostática
Cor de acabamento	Amarelo segurança Munsell 5Y8/12	Amarelo segurança Munsell 5Y8/12
Placa de indentificação	Aço inoxidável	Aço inoxidável
Peso	5,4kg	3 kg
Contatos elétricos
Acionamento dos contatos	Simultâneo / ação positiva	Simultâneo / ação positiva
Quantidade / tipo	1NA+2NF / microrruptor de ação rápida	1NA+2NF / microrruptor de ação rápida
Capacidade: Corrente / Tensão	3 A / 120 Vca (AC-15) ; 3 A / 24 Vcc (DC-13) ; Vmax = 400 V	3 A / 120 Vca (AC-15) ; 3 A / 24 Vcc (DC-13) ; Vmax = 400 V
Conexão elétrica	1 x ¾ “ rosca GAS	1 x ¾ “ rosca GAS

Opcionais	Adicionar ao código
Contatos independentes para cada direção	/2	Para obter o código do produto, adicione o(s) código(s) do(s) item(s) opcional(is) sequencialmente, após o código do produto padrão. Ex: FL-618/Lira/C3/P ( chave com contatos 2NA+4NF e fornecida com prensa cabos )
Contatos 2NA+4NF (max. 6A x 230V)	/C3
Contato magnético 1 NF imax = 1A; Vmax = 250V; Pmax = 50VA	/C4
Contato magnético 1 SPDT imax = 1A; Vmax = 250V; Pmax = 50VA	/C5
Com módulo G8810 2201 de rede digital Dupline®	/CD2
Alavanca montada do lado oposto	/O
Mecanismos internos em aço inoxidável AISI 304	/I
Para incluir um LED vermelho na carcaça da chave	/LED
Operação em alta temperatura (até 200°C) (fornecida somente com contatos 2NA + 2NF)	/C8/T
Conexão elétrica com rosca NPT	/FN
Fornecer com prensa cabo	/P
Pintura sintética em qualquer cor	(especificar)

Instruções Gerais:

1 - Montagem das chaves :

• As chaves funcionam como “comutadores” de posição: A parte móvel do equipamento deve ter um batente que desloca a alavanca da chave para a direita ou esquerda. (Fig. 1)
• A alavanca da chave não retorna automaticamente, permanecendo na posição em que foi deixada pelo batente do equipamento.
• A chave deve ser montada preferencialmente em uma base usinada, podendo, alternativamente, ser utilizada uma chapa fina (1/4″) como base.

2 - Conexões elétricas :

• As tubulações devem ser montadas de modo a não introduzir tensões na carcaças. Preferencialmente devem ser usadas ligações flexíveis. Em atmosferas muito poluídas, é aconselhável o uso de um selo junto à chave.
• Os condutores devem ter uma seção de cobre máxima de 2×1,5 mm² (cabo com terminal).

3 - Manutenção :

• As chaves são lubrificadas com graxa tipo bissulfeto de molibdênio e estão em condições de operar em regime normal por vários anos. Ocasionalmente deverão ser levadas à oficina para limpeza e lubrificação. • As peças sobressalentes são fornecidas pela ELMEC. Para fazer a substituição, recomenda-se que a chave seja levada a uma oficina apropriada. • Opcionalmente, a chave pode ser enviada à ELMEC para manutenção.

Dimensões:

Diagrama Elétrico:

1NA+2NF

2NA+4NF

1NF magnético

1 SPDT magnético

Acessórios:

XPCABO-2
Especificações	Prensa cabos para rosca de 3/4"
Peso
Observações	Pode ser usado nas todas as chaves da Elmec que utilizam rosca 3/4"

Sobressalentes:

X-JUT-S18
Especificações	Junta de vedação de borracha nitrílica 60 shore
Peso	0,03kg
Observações	serve para as chaves FL_-x18 a partir do lote 4135 e para todas as chaves FA-x18 a partir do lote 4868
Opcionais	/T: de borracha de silicone para alta temperatura (até 200°C)

X-TMP
Especificações	Tampão de PVC de 3/4" GAS
Peso	0,05kg
Observações	serve para todas as chaves com conexão elétrica 3/4"

XMIC-SIE
Especificações	Microrruptor de ação rápida com contatos 1NA + 2NF, capacidade: 3 A / 120 Vca ; 1,5 A / 240 Vca (AC-15), 3 A / 24 Vcc, 0,55 A / 125 Vcc, 0,27 A / 250 Vcc (DC-13), terminais com parafuso para conexão elétrica máxima de 2 x 2,5 mm²/fio e 2 x 1,5 mm²/cabo. Com reforço de anel de latão no pino de acionamento. Incluído 2 parafusos de fixação fenda/philips M4 x 12 inox.
Peso	0,04kg

XMIC-TEL
Especificações	Microrruptor de ação rápida com contatos 2NA + 2NF, capacidade:10 A/220 Vca, 6 A/380 Vca, 4 A/ 500 Vca ; 10 A/24 Vcc, 2,2 A/110 Vcc, 0,9 A/220 Vcc, 0,4 A/440 Vcc, terminais com parafuso para conexão elétrica máxima de 2 x 2,5 mm²/fio e 2 x 1,5 mm²/cabo, parafusos e arruelas para fixação em aço inoxidável incluídos
Peso	0,04kg
Observações	INDICADO PARA ALTA TEMPERATURA. Pode ser usado em todas as chaves da Elmec com microrruptor

Os Dados Desta Página Podem Ser Alterados Sem Aviso Prévio
