FL-618 / FA-618

Sistema de Gestão da Qualidade

Chave de fim de curso com roldana

Utilizada para limitar o curso de equipamentos móveis.
Acionamento em duas direções com retorno automático, através de alavanca de posição ajustável com roldana de bronze.
Fornecida em robusta carcaça de ferro ou alumínio fundido, ideal para serviço pesado em ambientes agressivos e instalações ao tempo.

Especificações:

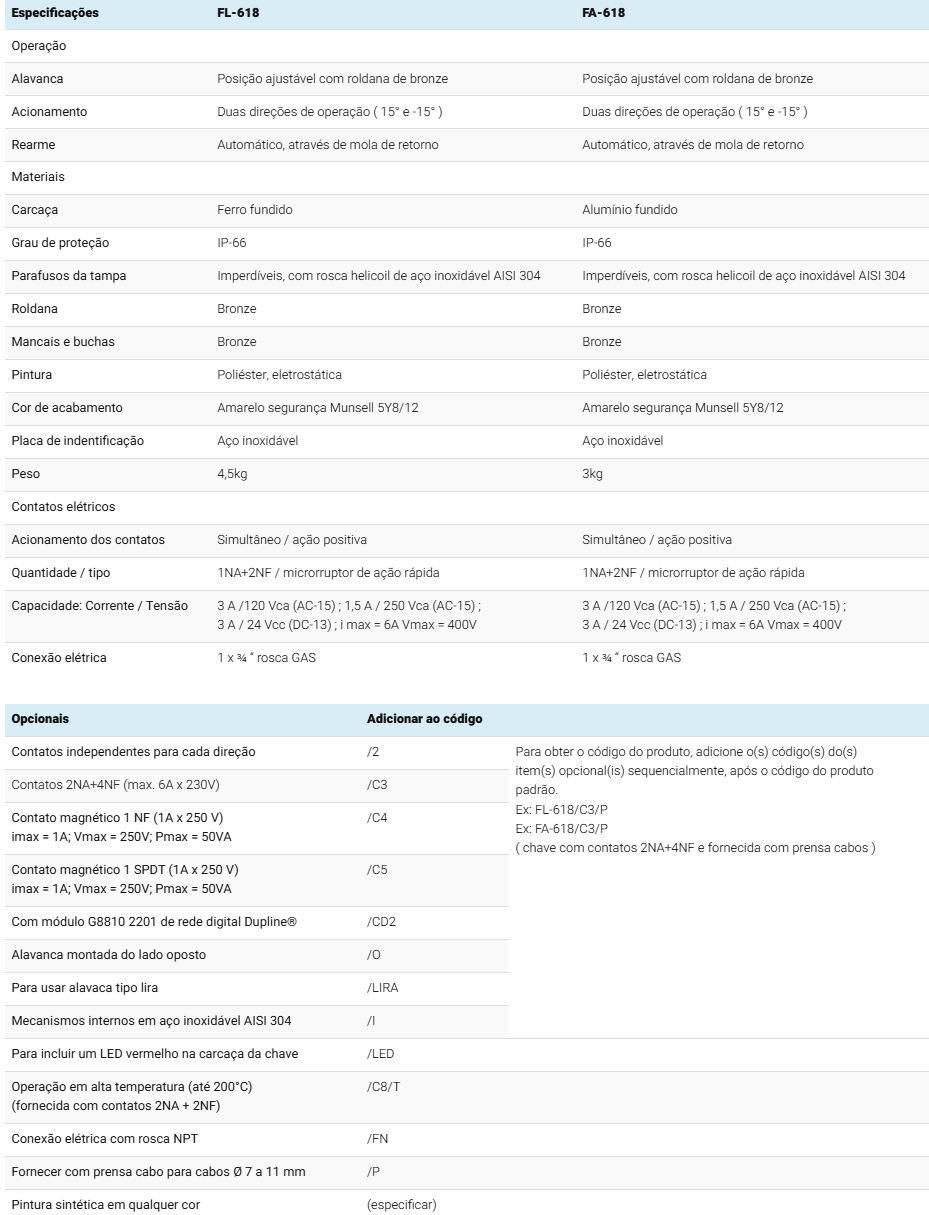

Especificações	FL-618	FA-618
Operação
Alavanca	Posição ajustável com roldana de bronze	Posição ajustável com roldana de bronze
Acionamento	Duas direções de operação ( 15° e -15° )	Duas direções de operação ( 15° e -15° )
Rearme	Automático, através de mola de retorno	Automático, através de mola de retorno
Materiais
Carcaça	Ferro fundido	Alumínio fundido
Grau de proteção	IP-66	IP-66
Parafusos da tampa	Imperdíveis, com rosca helicoil de aço inoxidável AISI 304	Imperdíveis, com rosca helicoil de aço inoxidável AISI 304
Roldana	Bronze	Bronze
Mancais e buchas	Bronze	Bronze
Pintura	Poliéster, eletrostática	Poliéster, eletrostática
Cor de acabamento	Amarelo segurança Munsell 5Y8/12	Amarelo segurança Munsell 5Y8/12
Placa de indentificação	Aço inoxidável	Aço inoxidável
Peso	4,5kg	3kg
Contatos elétricos
Acionamento dos contatos	Simultâneo / ação positiva	Simultâneo / ação positiva
Quantidade / tipo	1NA+2NF / microrruptor de ação rápida	1NA+2NF / microrruptor de ação rápida
Capacidade: Corrente / Tensão	3 A /120 Vca (AC-15) ; 1,5 A / 250 Vca (AC-15) ; 3 A / 24 Vcc (DC-13) ; i max = 6A Vmax = 400V	3 A /120 Vca (AC-15) ; 1,5 A / 250 Vca (AC-15) ; 3 A / 24 Vcc (DC-13) ; i max = 6A Vmax = 400V
Conexão elétrica	1 x ¾ “ rosca GAS	1 x ¾ “ rosca GAS

Opcionais	Adicionar ao código
Contatos independentes para cada direção	/2	Para obter o código do produto, adicione o(s) código(s) do(s) item(s) opcional(is) sequencialmente, após o código do produto padrão. Ex: FL-618/C3/P Ex: FA-618/C3/P ( chave com contatos 2NA+4NF e fornecida com prensa cabos )
Contatos 2NA+4NF (max. 6A x 230V)	/C3
Contato magnético 1 NF (1A x 250 V) imax = 1A; Vmax = 250V; Pmax = 50VA	/C4
Contato magnético 1 SPDT (1A x 250 V) imax = 1A; Vmax = 250V; Pmax = 50VA	/C5
Com módulo G8810 2201 de rede digital Dupline®	/CD2
Alavanca montada do lado oposto	/O
Para usar alavaca tipo lira	/LIRA
Mecanismos internos em aço inoxidável AISI 304	/I
Para incluir um LED vermelho na carcaça da chave	/LED
Operação em alta temperatura (até 200°C) (fornecida com contatos 2NA + 2NF)	/C8/T
Conexão elétrica com rosca NPT	/FN
Fornecer com prensa cabo para cabos Ø 7 a 11 mm	/P
Pintura sintética em qualquer cor	(especificar)

Instruções Gerais:

1 - Montagem das chaves :

• As chaves devem ser montadas de forma que o ângulo de ataque para acionamento da roldana seja no máximo 30°.
• Os batentes devem ter uma altura tal, que o ângulo de deslocamento do braço seja cerca de 1,5 vezes o ângulo de acionamento (fig. 1).
• A chave deve ser montada preferencialmente em uma base usinada, podendo, alternativamente, ser utilizada uma chapa fina (1/4″) como base.
• Não pode haver qualquer obstáculo impedindo a remoção da tampa ou o aperto dos seus parafusos.
• Para garantir a proteção IP-66, não é necessário aplicar silicone ou qualquer outro selante na tampa ou nos parafusos da chave.

2 - Conexões elétricas :

• As tubulações devem ser montadas de modo a não introduzir tensões na carcaças. Preferencialmente devem ser usadas ligações flexíveis. Em atmosferas muito poluídas, é aconselhável o uso de um selo junto à chave.
• Os condutores devem ter uma seção de cobre máxima de 2×1,5 mm² (cabo com terminal).

3 - Operação :

• Quando o batente do equipamento atinge a roldana da chave, esta se desloca e após inclinar 15 graus, aciona o contato interno de sinalização do fim de curso. (fig. 2) Na ausência do batente, a alavanca retorna automaticamente ao ponto inicial.

4 - Manutenção :

• As chaves são lubrificadas com graxa tipo bissulfeto de molibdênio e estão em condições de operar em regime normal por vários anos. Ocasionalmente deverão ser levadas à oficina para limpeza e lubrificação.
• As peças sobressalentes são fornecidas pela ELMEC. Para fazer a substituição, recomenda-se que a chave seja levada a uma oficina apropriada.
• Opcionalmente, a chave pode ser enviada à ELMEC para manutenção.

Dimensões:

Diagrama Elétrico:

1NA+2NF

2NA+4NF

1NF magnético

1 SPDT magnético

Acessórios:

XPCABO-2
Especificações	Prensa cabos para rosca de 3/4"
Peso
Observações	Pode ser usado nas todas as chaves da Elmec que utilizam rosca 3/4"

Sobressalentes:

XBRA-600
Especificações	Alavanca de acionamento para chave de fim de curso composta de alavanca estriada de posição ajustável, com roldana de bronze, parafuso e porca de fixação inlcuídos, pintura final amarelo eletrostática
Peso
Observações	Pode ser usado nas chaves FL-612, FL-614, FL-618, FL-618 EX e EL-10 R Modelo padrão com comprimento de 115 mm entre centros
Opcionais	/M02: Alavanca com rolete de nylon com comprimento de 80mm
	/M03: Alavanca inox, com todos os componentes inoxidáveis

X-JUT-S18
Especificações	Junta de vedação de borracha nitrílica 60 shore
Peso	0,03kg
Observações	serve para as chaves FL_-x18 a partir do lote 4135 e para todas as chaves FA-x18 a partir do lote 4868
Opcionais	/T: de borracha de silicone para alta temperatura (até 200°C)

X-TMP
Especificações	Tampão de PVC de 3/4" GAS
Peso	0,05kg
Observações	serve para todas as chaves com conexão elétrica 3/4"

XMIC-SIE
Especificações	Microrruptor de ação rápida com contatos 1NA + 2NF, capacidade: 3 A / 120 Vca ; 1,5 A / 240 Vca (AC-15), 3 A / 24 Vcc, 0,55 A / 125 Vcc, 0,27 A / 250 Vcc (DC-13), terminais com parafuso para conexão elétrica máxima de 2 x 2,5 mm²/fio e 2 x 1,5 mm²/cabo. Com reforço de anel de latão no pino de acionamento. Incluído 2 parafusos de fixação fenda/philips M4 x 12 inox.
Peso	0,04kg

XMIC-TEL
Especificações	Microrruptor de ação rápida com contatos 2NA + 2NF, capacidade:10 A/220 Vca, 6 A/380 Vca, 4 A/ 500 Vca ; 10 A/24 Vcc, 2,2 A/110 Vcc, 0,9 A/220 Vcc, 0,4 A/440 Vcc, terminais com parafuso para conexão elétrica máxima de 2 x 2,5 mm²/fio e 2 x 1,5 mm²/cabo, parafusos e arruelas para fixação em aço inoxidável incluídos
Peso	0,04kg
Observações	INDICADO PARA ALTA TEMPERATURA. Pode ser usado em todas as chaves da Elmec com microrruptor
