Chave de fim de curso com roldana à prova de explosão

Instruções Gerais:

1 - Classificação do invólucro à prova de explosão :

Ex d IIB T6 Gb : Aplicações não subterrâneas do grupo IIB (gás do grupo do etileno), temperatura de superfície 85° C, nível de proteção (EPL) “alto” (produto não é fonte de ignição em operação normal ou em mau funcionamento previsto). Ex d IIIC T85° Db : Aplicações não subterrâneas do grupo IIIC (poeiras condutoras), temperatura de superfície 85° C, nível de proteção (EPL) “alto” (produto não é fonte de ignição em operação normal ou em mau funcionamentos previstos). Não use em ambientes diferentes dos grupos para os quais a chave foi certificada.

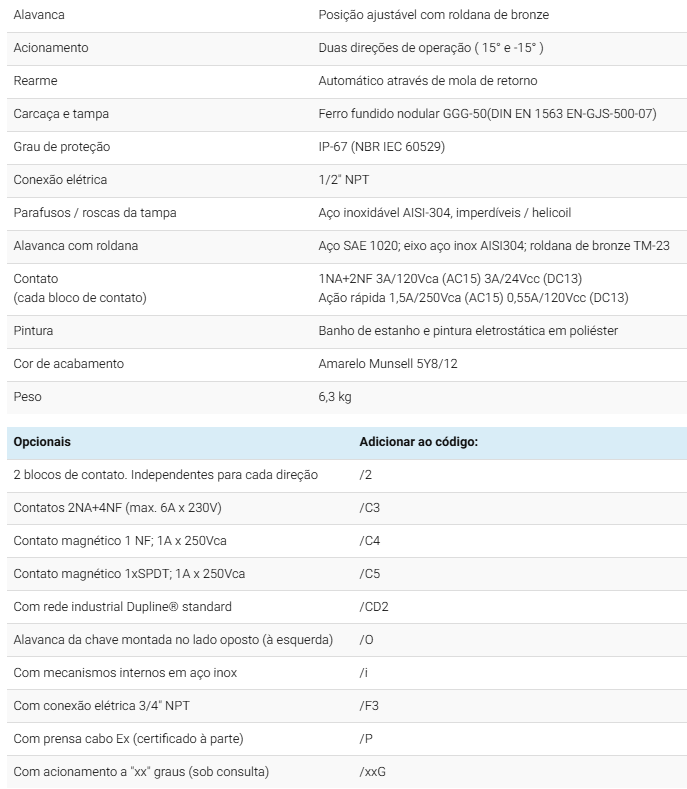

2 - Descrição do produto FL-618 Ex

AlavancaPosição ajustável com roldana de bronze
AcionamentoDuas direções de operação ( 15° e -15° )
RearmeAutomático através de mola de retorno
Carcaça e tampaFerro fundido nodular GGG-50(DIN EN 1563 EN-GJS-500-07)
Grau de proteçãoIP-67 (NBR IEC 60529)
Conexão elétrica1/2" NPT
Parafusos / roscas da tampaAço inoxidável AISI-304, imperdíveis / helicoil
Alavanca com roldanaAço SAE 1020; eixo aço inox AISI304; roldana de bronze TM-23
Contato
(cada bloco de contato)
1NA+2NF 3A/120Vca (AC15) 3A/24Vcc (DC13)
Ação rápida 1,5A/250Vca (AC15) 0,55A/120Vcc (DC13)
PinturaBanho de estanho e pintura eletrostática em poliéster
Cor de acabamentoAmarelo Munsell 5Y8/12
Peso6,3 kg
Opcionais/22 blocos de contato. Independentes para cada direção
/C3Contatos 2NA+4NF (max. 6A x 230V)
/C4Contato magnético 1 NF; 1A x 250Vca
/C5Contato magnético 1xSPDT; 1A x 250Vca
/CD2Com rede industrial Dupline® standard
/OAlavanca da chave montada no lado oposto (à esquerda)
/iCom mecanismos internos em aço inox
/F3Com conexão elétrica 3/4" NPT
/PCom prensa cabo Ex (certificado à parte)
/xxGCom acionamento a "xx" graus (sob consulta)
Atende NBR IEC 60079-0, 60079-1 e 60079-31
A Elmec não poderá ser responsabilizada por acidentes, danos ou falhas operacionais decorrentes de erros de montagem ou devido ao desconhecimento e/ou não observância do conteúdo destas instruções, nem por danos decorrentes da utilização de peças de reposição ou acessórios não fornecidos ou não autorizados pela Elmec. Não é permitida qualquer modificação do produto pelo usuário.

3 - Instalação da FL-618 Ex - precauções de segurança

A montagem deve ser feita sempre com a energia desligada.
A instalação deste produto deve ser sempre realizada por técnicos habilitados e com experiência em segurança em ambientes onde exista atmosfera potencialmente explosiva, usando ferramentas apropriadas para realizar a operação de acordo com as normas prescritas para trabalhos em áreas de segurança (como por exemplo ferramentas anti-chama ou equipamentos certificados em áreas Ex).
Deve-se tomar especial cuidado com as superfícies usinadas entre a carcaça e a tampa (ver item 3 deste manual). Estas superfícies não podem ser riscadas, amassadas nem danificadas de nenhuma forma. Se estas superfícies estiverem danificadas ou oxidadas, as chaves não devem ser instaladas.
Não é permitido ao usuário ou terceiro reparar este produto. Reparos somente podem ser executados pelo fabricante.
As conexões elétricas podem ser feitas via cabos ou condutores dentro de eletrodutos. Se forem usados eletrodutos, estes devem ser instalados segundo as normas para áreas classificadas. A entrada de cabo e a conexão com eletrodutos têm que ser feita sem que se altere qualquer característica da chave. A conexão de aterramento da chave é obrigatória.
Quando a entrada do cabo for feita através de um prensa-cabo, seu tipo deve ser compatível com o tipo e grau de proteção adequado ao local e com dimensões compatíveis com o cabo. O prensa cabo tem que ser apertado até que se garanta 5 fios de acoplamento com a carcaça e, no cabo elétrico, deve ser apertado até que os anéis de vedação garantam a pressão necessária para vedação e grau de proteção. Verificar os detalhes do aperto no manual do fabricante do prensa cabo.

4 - Abertura e fechamento da tampa da FL-618 Ex - precauções de segurança

Ao abrir a tampa, deve-se tomar cuidado para proteger a superfície de contato com a carcaça. Não coloque a tampa no chão ou em superfícies que possam danificar a face de contato com a carcaça. Coloque sempre a tampa com a face usinada para cima. Não coloque qualquer objeto sobre a tampa.
Se as superfícies entre a carcaça e a tampa estiverem danificadas ou oxidadas, as chaves não devem ser liberadas para operação.
A proteção à prova de explosão desta chave depende dos seguintes cuidados antes de se colocar a tampa :

· Limpeza cuidadosa e meticulosa para que se tenha certeza de não há qualquer detrito nas faces de contato entre a carcaça e a tampa.
· Verificar se anel o-ring está bem fixado em sua sede na carcaça, sem ondulações ou rupturas.
· A chave é fornecida com graxa aplicada nas faces entre a tampa e carcaça, para proteção contra a corrosão. Antes de fechar a tampa, deve-se repor esta proteção, aplicando uma fina camada de graxa sintética ou semi-sintética, que resista a uma temperatura mínima de 135°C, que não endureça com o tempo, que não contenha solvente que evapore e não cause corrosão na superfície. Aplicar uma camada bem fina, apenas o suficiente para cobrir as faces, impedindo o contato direto do metal com o ar.
· Após fechar a tampa e apertar os parafusos (torque de aperto 6,5 ± 1 N.m), verificar o espaço entre as superfícies da tampa e da carcaça, que deve ser menor que 0,05mm.
· Parafusos sobressalentes da tampa devem ser fornecidos pela Elmec. Em caso de necessidade urgente de substituição provisória, os parafusos devem ser de aço inoxidável, Classe A*-70 com resistência mínima de 700 MPa.

5 - Montagem

• A alavanca com roldana pode ser montada à direita do corpo da chave (modelo padrão) ou no lado oposto (à esquerda – opcional /O) fig. 1.
• A chave deve ser rigidamente fixada, preferencialmente em uma base usinada; alternativamente, pode ser utilizada uma chapa fina (1/4″) como base (fig. 3).
• A chave fim de curso deve ficar rigidamente fixada, com sua alavanca posicionada de forma que o ponto que se deseja controlar entre em contato com um batente em rampa, que desloca a alavanca da chave e comuta um contato interno.
• As chaves podem ser montadas na vertical ou horizontal, com a alavanca posicionada em qualquer direção, para facilitar a ação do batente sobre a alavanca (fig.2).

Fig 1 - Posição da alavanca da FL-618 Ex

• Deve-se ter atenção em colocar a chave em um local onde o deslocamento da alavanca não faça com que este se choque em outras estruturas, o que poderia danificar a alavanca com roldana e/ou impedir a correta operação da chave.
• A chave pode ser fornecida com contato que é acionado em ambas as direções (modelo padrão) ou contatos independentes para cada direção (opcional /2). A conveniência de usar contatos independentes deve ser avaliada pelo usuário.
• O ângulo de acionamento padrão é 15° em ambas as direções. É possível, sob consulta, fornecer a chave com outros ângulos de operação.
• As chaves devem ser posicionadas de forma que o batente atinja a roldana com um ângulo de ataque de 30° ou menos (fig. 4). Ângulos de ataque maiores podem danificar a roldana.

Fig 2 - Exemplos de montagem da FL-618 Ex
Fig 3 - Batente de acionamento da alavanca da FL-618 E
Fig 4 - Ângulo de comutação do contato e ângulo de manutenção da comutação

• Para garantir a comutação estável do contato, recomendamos que a alavanca seja deslocada pelo menos 5° além do ângulo de comutação, para evitar que folgas na máquina móvel permita comutação intermitente dos contatos (fig. 4-C).
• Deve-se ter atenção em não deixar a roldana em contato permanente com partes móveis. A roldana não foi projetada para ficar girando de forma contínua ou muito frequente. Manter a roldana em contato permanente com partes em movimento pode reduzir sua vida útil drasticamente.

• Para reposicionar a alavanca com roldana deve ser feito o seguinte (fig. 5):
· Remova o parafuso localizado na base da alavanca (não basta afrouxar o parafuso, é necessário retirá-lo);
· Desloque a alavanca para frente para removê-la. Deve-se deslocar a alavanca com cuidado para não danificar a estria do eixo,
·Recoloque a alavanca na posição desejada
· Recoloque o parafuso, arruelas e porca.
Aperte a porca para fixar a alavanca na posição.

Fig 5 – reposicionamento da alavanca da FL-618Ex

6 - Operação

• Partes ou máquinas móveis devem ter seu deslocamento controlado por limites de percurso, ou chaves de fim de curso. Para isso, as partes móveis devem possuir batentes que deslocam a alavanca de chaves fim de curso, sinalizando que a parte móvel ou máquina móvel atingiu um ponto de controle. Este ponto de controle pode requerer, por exemplo, a desaceleração e/ou parada da máquina. O contato da chave serve para indicar o momento no qual a ação (de parar ou desacelerar) da máquina deve ser tomada. (fig. 6.)
• A chave FL-618 Ex possui uma mola interna que faz com que a alavanca com roldana retorne à posição de repouso quando não estiver sob a ação do batente.
Fig 5 – Exemplo de operação com 2 chaves fim de curso

7 - Substituição da alavanca com roldana

• A alavanca com roldana é o único componente da FL-618 Ex que pode ser substituído pelo usuário. No caso de desgaste ou dano na alavanca ou na roldana, este conjunto pode ser substituído por outro, fornecido pelo fabricante. A troca segue os passos do reposicionamento da alavanca (fig.5).
• A alavanca padrão possui uma roldana de bronze montada em eixo de aço inox. É possível, sob consulta, fornecer alavancas e roldanas com outros formatos, dimensões e/ou outros materiais.

Dimensões:

Diagrama Elétrico​:

1NA+2NF
2NA+4NF
1NF magnético
1 SPDT magnético

Acessórios:

Sobressalentes:

XBRA-600
EspecificaçõesAlavanca de acionamento para chave de fim de curso composta de alavanca estriada de posição ajustável, com
roldana de bronze, parafuso e porca de fixação inlcuídos, pintura final amarelo eletrostática
Peso
ObservaçõesPode ser usado nas chaves FL-612, FL-614, FL-618, FL-618 EX e EL-10 R
Modelo padrão com comprimento de 115 mm entre centros
Opcionais/M02:
Alavanca com rolete de nylon com comprimento de 80mm
/M03:
Alavanca inox, com todos os componentes inoxidáveis



X-JUT-S18Ex
EspecificaçõesJunta de vedação, tipo anel o´ring de silicone, diâmetro 2,62 mm
Peso0,03kg
Observaçõesserve para as chaves da série 18
