FL-612 LIRA

Sistema de Gestão da Qualidade

Chave de fim de curso com alavanca tipo lira

Utilizada para indicar posição de equipamentos móveis como pontes rolantes, pórticos, empilhadeiras, recuperadoras, etc.
Acionamento em duas direções através de alavanca tipo lira.
Fornecida em robusta carcaça de ferro fundido, ideal para serviço pesado em ambientes agressivos e instalações ao tempo.

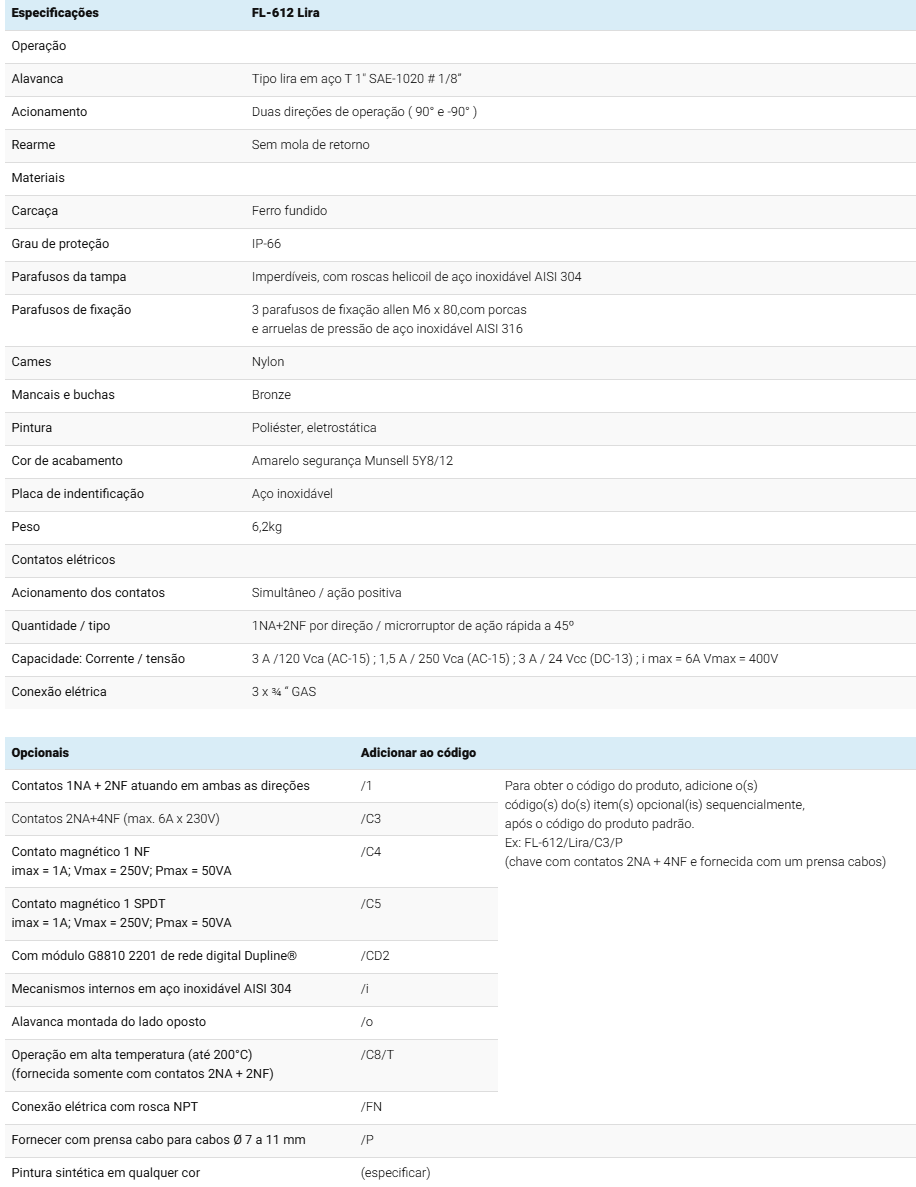

Especificações:

Especificações	FL-612 Lira
Operação
Alavanca	Tipo lira em aço T 1" SAE-1020 # 1/8”
Acionamento	Duas direções de operação ( 90° e -90° )
Rearme	Sem mola de retorno
Materiais
Carcaça	Ferro fundido
Grau de proteção	IP-66
Parafusos da tampa	Imperdíveis, com roscas helicoil de aço inoxidável AISI 304
Parafusos de fixação	3 parafusos de fixação allen M6 x 80,com porcas e arruelas de pressão de aço inoxidável AISI 316
Cames	Nylon
Mancais e buchas	Bronze
Pintura	Poliéster, eletrostática
Cor de acabamento	Amarelo segurança Munsell 5Y8/12
Placa de indentificação	Aço inoxidável
Peso	6,2kg
Contatos elétricos
Acionamento dos contatos	Simultâneo / ação positiva
Quantidade / tipo	1NA+2NF por direção / microrruptor de ação rápida a 45º
Capacidade: Corrente / tensão	3 A /120 Vca (AC-15) ; 1,5 A / 250 Vca (AC-15) ; 3 A / 24 Vcc (DC-13) ; i max = 6A Vmax = 400V
Conexão elétrica	3 x ¾ “ GAS

Opcionais	Adicionar ao código
Contatos 1NA + 2NF atuando em ambas as direções	/1	Para obter o código do produto, adicione o(s) código(s) do(s) item(s) opcional(is) sequencialmente, após o código do produto padrão. Ex: FL-612/Lira/C3/P (chave com contatos 2NA + 4NF e fornecida com um prensa cabos)
Contatos 2NA+4NF (max. 6A x 230V)	/C3
Contato magnético 1 NF imax = 1A; Vmax = 250V; Pmax = 50VA	/C4
Contato magnético 1 SPDT imax = 1A; Vmax = 250V; Pmax = 50VA	/C5
Com módulo G8810 2201 de rede digital Dupline®	/CD2
Mecanismos internos em aço inoxidável AISI 304	/i
Alavanca montada do lado oposto	/o
Operação em alta temperatura (até 200°C) (fornecida somente com contatos 2NA + 2NF)	/C8/T
Conexão elétrica com rosca NPT	/FN
Fornecer com prensa cabo para cabos Ø 7 a 11 mm	/P
Pintura sintética em qualquer cor	(especificar)

Instruções Gerais:

1 - Montagem das chaves :

• As chaves funcionam como “comutadores” de posição: A parte móvel do equipamento deve ter um batente que desloca a alavanca da chave para a direita ou esquerda. (Fig. 1)
• A alavanca da chave não retorna automaticamente, permanecendo na posição em que foi deixada pelo batente do equipamento.
• A chave deve ser montada preferencialmente em uma base usinada, podendo, alternativamente, ser utilizada uma chapa fina (1/4″) como base.
• Não pode haver qualquer obstáculo impedindo a remoção da tampa ou o aperto dos seus parafusos.
• Para garantir a proteção IP-66, não é necessário aplicar silicone ou qualquer outro selante na tampa ou nos parafusos da chave.

2 - Conexões elétricas :

• As tubulações devem ser montadas de modo a não introduzir tensões na carcaças. Preferencialmente devem ser usadas ligações flexíveis. Em atmosferas muito poluídas, é aconselhável o uso de um selo junto à chave.
• Os condutores devem ter uma seção de cobre máxima de 2×1,5 mm² (cabo com terminal).

4 - Manutenção :

• As chaves são lubrificadas com graxa tipo bissulfeto de molibdênio e estão em condições de operar em regime normal por vários anos. Ocasionalmente deverão ser levadas à oficina para limpeza e lubrificação.
• As peças sobressalentes são fornecidas pela ELMEC. Para fazer a substituição, recomenda-se que a chave seja levada a uma oficina apropriada.
• Opcionalmente, a chave pode ser enviada à ELMEC para manutenção.

Dimensões:

Diagrama Elétrico:

1NA+2NF

2NA+4NF

Acessórios:

XPCABO-2
Especificações	Prensa cabos para rosca de 3/4"
Peso
Observações	Pode ser usado nas todas as chaves da Elmec que utilizam rosca 3/4"

Sobressalentes:

X-JUT-412
Especificações	Junta de vedação de borracha nitrílica 60 shore
Peso	0,03kg
Observações	serve para as chaves FL412 e FL-612+
Opcionais	/T: de borracha de silicone para alta temperatura (até 200°C)

X-TMP
Especificações	Tampão de PVC de 3/4" GAS
Peso	0,05kg
Observações	serve para todas as chaves com conexão elétrica 3/4"

XMIC-SIE
Especificações	Microrruptor de ação rápida com contatos 1NA + 2NF, capacidade: 3 A / 120 Vca ; 1,5 A / 240 Vca (AC-15), 3 A / 24 Vcc, 0,55 A / 125 Vcc, 0,27 A / 250 Vcc (DC-13), terminais com parafuso para conexão elétrica máxima de 2 x 2,5 mm²/fio e 2 x 1,5 mm²/cabo. Com reforço de anel de latão no pino de acionamento. Incluído 2 parafusos de fixação fenda/philips M4 x 12 inox.
Peso	0,04kg

XMIC-TEL
Especificações	Microrruptor de ação rápida com contatos 2NA + 2NF, capacidade:10 A/220 Vca, 6 A/380 Vca, 4 A/ 500 Vca ; 10 A/24 Vcc, 2,2 A/110 Vcc, 0,9 A/220 Vcc, 0,4 A/440 Vcc, terminais com parafuso para conexão elétrica máxima de 2 x 2,5 mm²/fio e 2 x 1,5 mm²/cabo, parafusos e arruelas para fixação em aço inoxidável incluídos
Peso	0,04kg
Observações	INDICADO PARA ALTA TEMPERATURA. Pode ser usado em todas as chaves da Elmec com microrruptor

XPF-G12
Especificações	Composto de 3 parafusos tipo allen M6 x 80, 3 arruelas lisas e 3 porcas. Todos de aço inox AISI 316. Para fixação da carcaça das chaves FL-412 e FL-612.

Os Dados Desta Página Podem Ser Alterados Sem Aviso Prévio
