FL-612

Sistema de Gestão da Qualidade

Chave fim de curso com roldana

Utilizada para limitar o curso de equipamentos móveis como pontes rolantes, pórticos, empilhadeiras, recuperadoras, etc.
Acionamento em duas direções com retorno automático, através de alavanca de posição ajustável com roldana de bronze.
Fornecida em robusta carcaça de ferro fundido, ideal para serviço pesado em ambientes agressivos e instalações ao tempo.

[product_files]

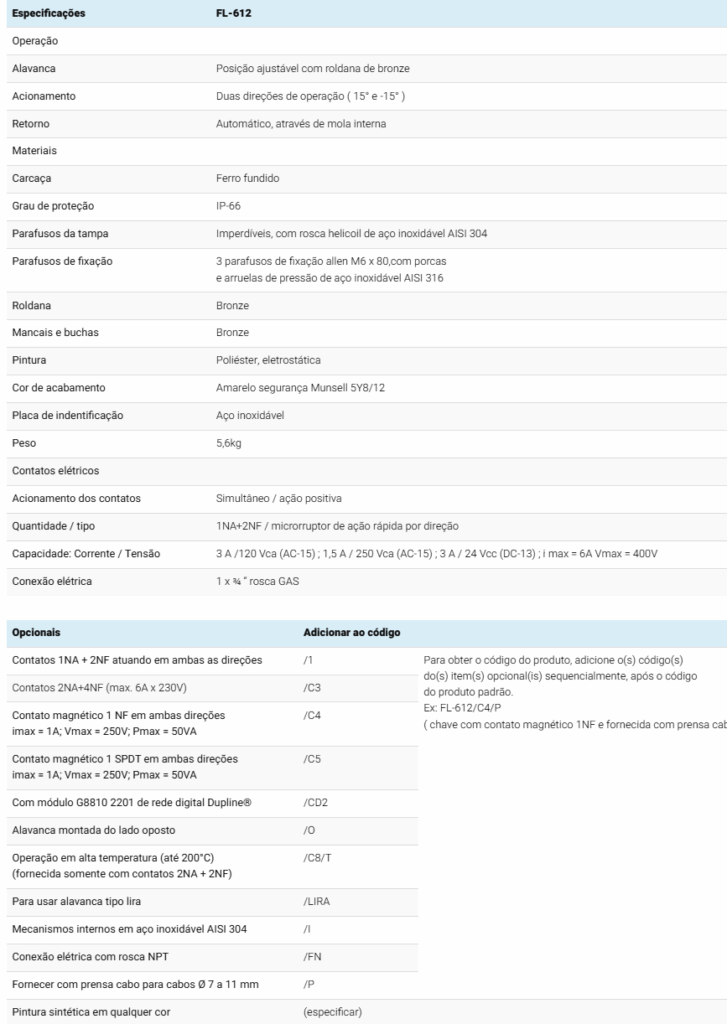

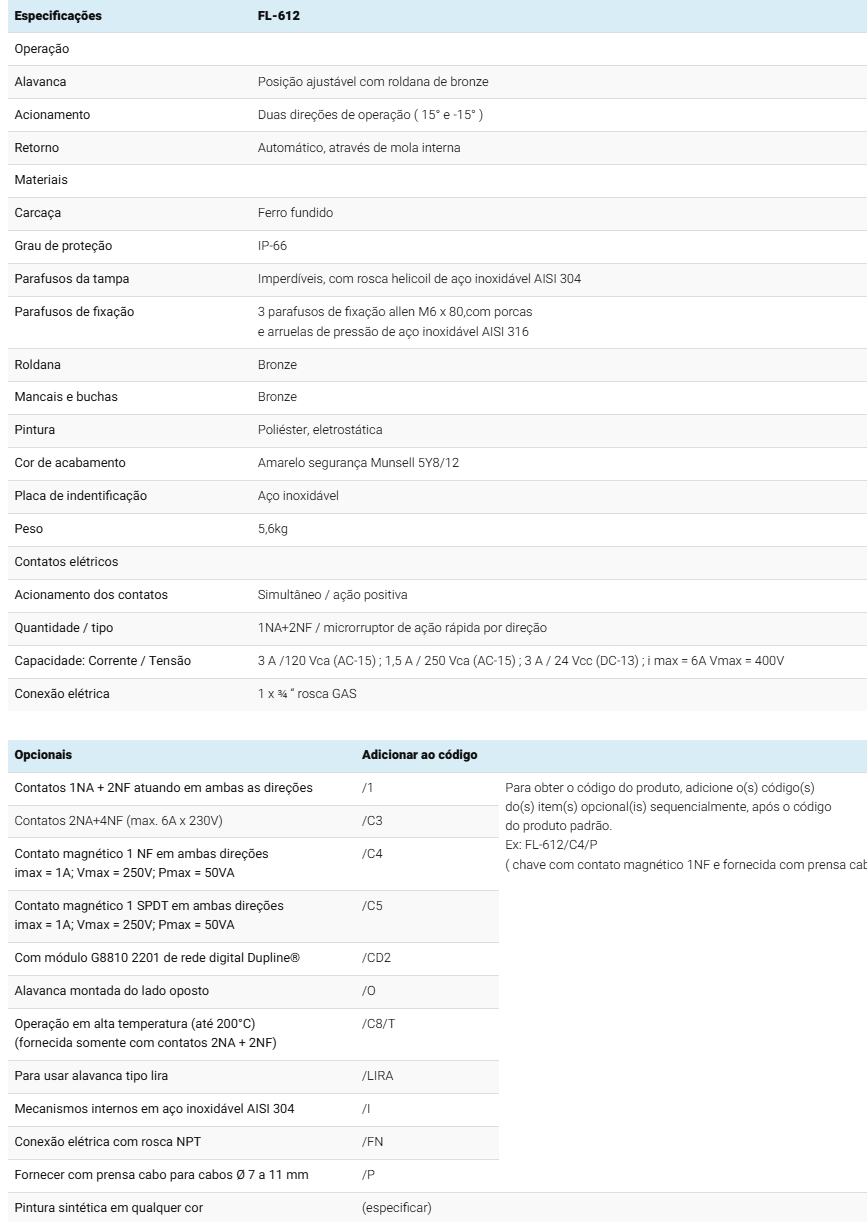

Especificações:

Especificações	FL-612
Operação
Alavanca	Posição ajustável com roldana de bronze
Acionamento	Duas direções de operação ( 15° e -15° )
Retorno	Automático, através de mola interna
Materiais
Carcaça	Ferro fundido
Grau de proteção	IP-66
Parafusos da tampa	Imperdíveis, com rosca helicoil de aço inoxidável AISI 304
Parafusos de fixação	3 parafusos de fixação allen M6 x 80,com porcas e arruelas de pressão de aço inoxidável AISI 316
Roldana	Bronze
Mancais e buchas	Bronze
Pintura	Poliéster, eletrostática
Cor de acabamento	Amarelo segurança Munsell 5Y8/12
Placa de identificação	Aço inoxidável
Peso	5,6kg
Contatos elétricos
Acionamento dos contatos	Simultâneo / ação positiva
Quantidade / tipo	1NA+2NF / microrruptor de ação rápida por direção
Capacidade: Corrente / Tensão	3 A /120 Vca (AC-15) ; 1,5 A / 250 Vca (AC-15) ; 3 A / 24 Vcc (DC-13) ; i max = 6A Vmax = 400V
Conexão elétrica	1 x ¾ “ rosca GAS

Opcionais	Adicionar ao código
Contatos 1NA + 2NF atuando em ambas as direções	/1	Para obter o código do produto, adicione o(s) código(s) do(s) item(s) opcional(is) sequencialmente, após o código do produto padrão. Ex: FL-612/C4/P ( chave com contato magnético 1NF e fornecida com prensa cabos )
Contatos 2NA+4NF (Imax = 6A; Vmax = 400V) em ambas as direções	/C3
Contato magnético 1 NF em ambas direções imax = 1A; Vmax = 250V; Pmax = 50VA	/C4
Contato magnético 1 SPDT em ambas direções imax = 1A; Vmax = 250V; Pmax = 50VA	/C5
Com módulo G8810 2201 de rede digital Dupline®	/CD2
Alavanca montada do lado oposto	/O
Operação em alta temperatura (até 200°C) (fornecida somente com contatos 2NA + 2NF)	/C8/T
Para usar alavanca tipo lira	/LIRA
Mecanismos internos em aço inoxidável AISI 304	/I
Conexão elétrica com rosca NPT	/FN
Fornecer com prensa cabo para cabos Ø 7 a 11 mm	/P
Pintura sintética em qualquer cor	(especificar)

Instruções Gerais:

1 - Montagem das chaves :

• As chaves devem ser montadas de forma que o ângulo de ataque para acionamento da roldana seja no máximo 30°.
• Os batentes devem ter uma altura tal, que o ângulo de deslocamento do braço seja cerca de 1,5 vezes o ângulo de acionamento. (fig. 1).
• A chave deve ser montada preferencialmente em uma base usinada, podendo, alternativamente, ser utilizada uma chapa fina (1/4″) como base.
• Não pode haver qualquer obstáculo impedindo a remoção da tampa ou o aperto dos seus parafusos.
• Para garantir a proteção IP-66, não é necessário aplicar silicone ou qualquer outro selante na tampa ou nos parafusos da chave.

2 - Conexões elétricas :

• As tubulações devem ser montadas de modo a não introduzir tensões na carcaças. Preferencialmente devem ser usadas ligações flexíveis. Em atmosferas muito poluídas, é aconselhável o uso de um selo junto à chave.
• Os condutores devem ter uma seção de cobre máxima de 2×1,5 mm² (cabo com terminal).

3 - Operação :

• Quando o batente do equipamento atinge a roldana da chave, esta se desloca e após inclinar 15 graus, aciona o contato interno de sinalização do fim de curso. (fig. 2) Na ausência do batente, a alavanca retorna automaticamente ao ponto inicial.

4 - Manutenção :

• As chaves são lubrificadas com graxa tipo bissulfeto de molibdênio e estão em condições de operar em regime normal por vários anos. Ocasionalmente deverão ser levadas à oficina para limpeza e lubrificação.
• As peças sobressalentes são fornecidas pela ELMEC. Para fazer a substituição, recomenda-se que a chave seja levada a uma oficina apropriada.
• Opcionalmente, a chave pode ser enviada à ELMEC para manutenção.

Dimensões:

Diagrama Elétrico:

1NA+2NF (independente p/ cada direção)

1NA+2NF (em ambas direções)

2NA+4NF (em ambas direções)

1NF magnético (em ambas direções)

1 SPDT magnético (em ambas direções)

Acessórios:

XPCABO-2
Especificações	Prensa cabos para rosca de 3/4"
Peso
Observações	Pode ser usado nas todas as chaves da Elmec que utilizam rosca 3/4"

Sobressalentes:

X-TMP
Especificações	Tampão de PVC de 3/4" GAS
Peso	0,05kg
Observações	serve para todas as chaves com conexão elétrica 3/4"

X-JUT-412
Especificações	Junta de vedação de borracha nitrílica 60 shore
Peso	0,03kg
Observações	serve para as chaves FL412 e FL-612+
Opcionais	/T: de borracha de silicone para alta temperatura (até 200°C)

XBRA-600
Especificações	Alavanca de acionamento para chave de fim de curso composta de alavanca estriada de posição ajustável, com roldana de bronze, parafuso e porca de fixação inlcuídos, pintura final amarelo eletrostática
Peso
Observações	Pode ser usado nas chaves FL-612, FA-618, FL-618, FL-618 EX, FA-618 EXP, FL-618 EXP e EL-10 R Modelo padrão com comprimento de 115 mm entre centros
Opcionais	/M02: Alavanca com rolete de nylon com comprimento de 80mm
	/M03: Alavanca inox, com todos os componentes inoxidáveis

XMIC-SIE
Especificações	Microrruptor de ação rápida com contatos 1NA + 2NF, capacidade: 3 A / 120 Vca ; 1,5 A / 240 Vca (AC-15), 3 A / 24 Vcc, 0,55 A / 125 Vcc, 0,27 A / 250 Vcc (DC-13), terminais com parafuso para conexão elétrica máxima de 2 x 2,5 mm²/fio e 2 x 1,5 mm²/cabo. Com reforço de anel de latão no pino de acionamento. Incluído 2 parafusos de fixação fenda/philips M4 x 12 inox.
Peso	0,04kg

XPF-G12
Especificações	Composto de 3 parafusos tipo allen M6 x 80, 3 arruelas lisas e 3 porcas. Todos de aço inox AISI 316. Para fixação da carcaça das chaves FL-412 e FL-612.

Os Dados Desta Página Podem Ser Alterados Sem Aviso Prévio
