FL-518 R/XA / FA-518 R/XA

FL-518R XA / FA-518R XA

Sistema de Gestão da Qualidade

Chave de emergência com sinalização de cabo rompido

Utilizada para parada de emergência de transportadores de correia e sinalização de rompimento de cabos de aço de chaves de emergência.
Acionamento da parada de emergência através de cabo de aço e rearme manual. Sinalização automática do cabo rompido através de mola interna.
Fornecida em robusta carcaça de ferro ou alumínio fundido, ideal para serviço pesado em ambientes agressivos e instalações ao tempo.

[product_files]

‎

Modelo simples, ideal para transportadores com até 150 metros de comprimento

Incluído kit de instalação composto de 1 esticador, 4 sapatilhas, 8 clipes e uma parafuso olhal M8 (ponto fixo).

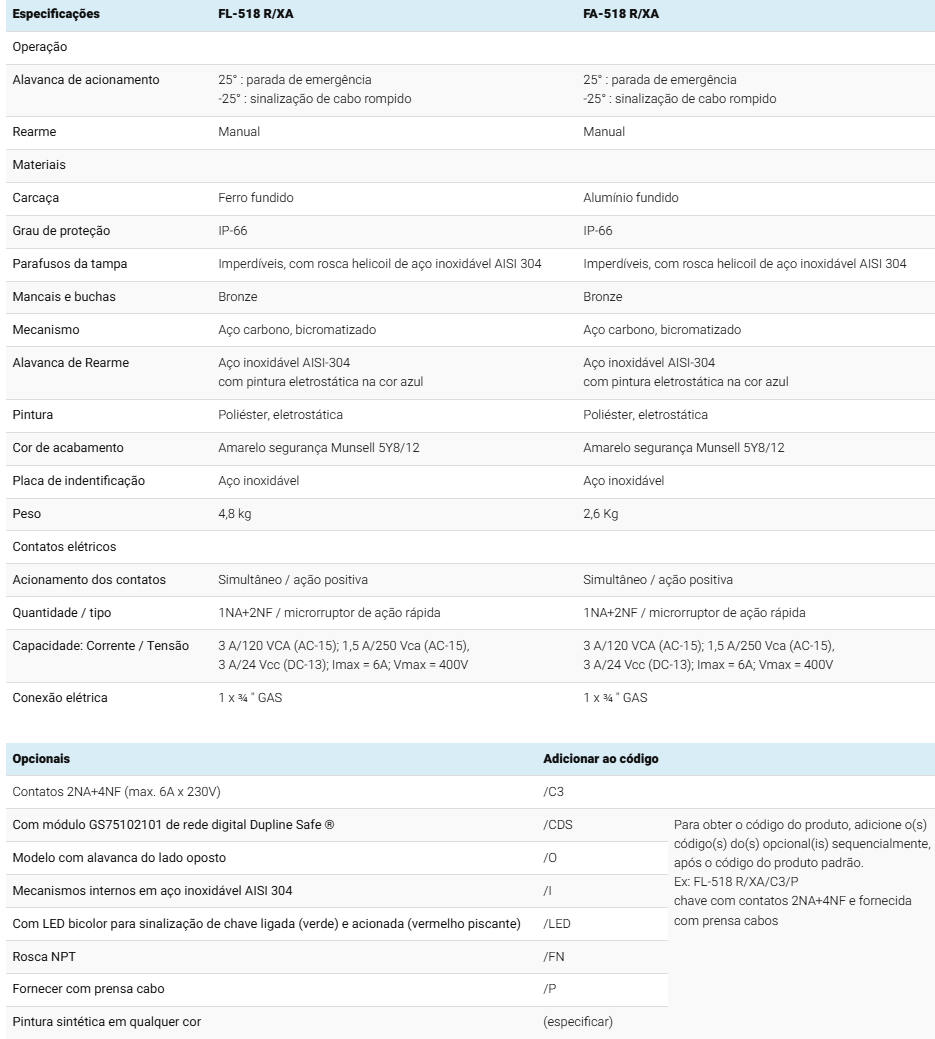

Especificações:

Especificações	FL-518 R/XA	FA-518 R/XA
Operação
Alavanca de acionamento	25° : parada de emergência -25° : sinalização de cabo rompido	25° : parada de emergência -25° : sinalização de cabo rompido
Rearme	Manual	Manual
Materiais
Carcaça	Ferro fundido, roscas de fixação da tampa com helicoil de aço inoxidável AISI 304	Alumínio fundido, roscas de fixação da tampa com helicoil de aço inoxidável AISI 304
Grau de proteção	IP-66/67 (ABNT NBR IEC 60529)	IP-66/67 (ABNT NBR IEC 60529)
Parafusos da tampa	Imperdíveis de aço inoxidável AISI 316, philips/sextavado (ch. 8 mm)	Imperdíveis de aço inoxidável AISI 316, philips/sextavado (ch. 8 mm)
Mancais e buchas	Bronze	Bronze
Mecanismo	Aço carbono, bicromatizado	Aço carbono, bicromatizado
Alavanca de Rearme	Aço inoxidável AISI-304 com pintura eletrostática na cor azul	Aço inoxidável AISI-304 com pintura eletrostática na cor azul
Pintura	Poliéster, eletrostática	Poliéster, eletrostática
Cor de acabamento	Amarelo segurança Munsell 5Y8/12	Amarelo segurança Munsell 5Y8/12
Placa de identificação	Aço inoxidável	Aço inoxidável
Peso	4,8 kg	2,6 Kg
Contatos elétricos
Acionamento dos contatos	Simultâneo / ação positiva	Simultâneo / ação positiva
Quantidade / tipo	1NA+2NF / microrruptor de ação rápida	1NA+2NF / microrruptor de ação rápida
Capacidade: Corrente / Tensão	3 A/120 VCA (AC-15); 1,5 A/250 Vca (AC-15), 3 A/24 Vcc (DC-13); Imax = 6A; Vmax = 400V	3 A/120 VCA (AC-15); 1,5 A/250 Vca (AC-15), 3 A/24 Vcc (DC-13); Imax = 6A; Vmax = 400V
Conexão elétrica	1 x ¾ " GAS	1 x ¾ " GAS

Opcionais	Adicionar ao código
Contatos 2NA+4NF (max. 6A x 230V)	/C3
Com módulo GS75102101 de rede digital Dupline Safe ®	/CDS	Para obter o código do produto, adicione o(s) código(s) do(s) opcional(is) sequencialmente, após o código do produto padrão. Ex: FL-518 R/XA/C3/P chave com contatos 2NA+4NF e fornecida com prensa cabos
Modelo com alavanca do lado oposto	/O
Mecanismos internos em aço inoxidável AISI 304	/I
Com LED bicolor para sinalização de chave ligada (verde) e acionada (vermelho piscante)	/LED
Rosca NPT	/FN
Fornecer com prensa cabo	/P
Pintura sintética em qualquer cor	(especificar)

Atende NBR14.153, NBR14.154, NBR13.742, NBR ISO 13850 e NBR IEC 60947-5-5

Atenção: a mola interna desta chave é muito forte.
Antes de instalar a chave, cuidado ao liberar a trava para não machucar a mão com a alavanca de acionamento.

Instruções Gerais:

1 - Montagem das chaves :

• As chaves de emergência FA/FL-518 R/XA devem ser instaladas nos lados da correia onde houver possibilidade de trânsito de pessoas. Devem ser colocadas de forma a permitir o livre acesso a toda a extensão do cabo de aço acionador. O cabo deverá correr livremente em seus suportes, ser preso em um ponto fixo e esticado do outro lado até que a alavanca de acionamento fique perpendicular à carcaça da chave. Prenda o cabo de aço com o gancho conforme Fig. 3.
• Para facilitar o ajuste final do esticamento do cabo de aço e alinhamento vertical da alavanca, deve-se colocar um esticador de cabo de aço próximo da chave.
• O cabo de aço recomendado é o de 1/8″, plastificado na cor vermelha para facilitar sua visualização.
• Devem existir suportes para o cabo de aço (Fig. 4) a cada 2 ~ 3 metros.
• O cabo de aço deve ter o comprimento máximo de 150 metros. Montagens com aclives ou em ambientes com grande amplitude térmica podem causar a redução do comprimento máximo do cabo (ver gráfico 1).
• A disposição das chaves no transportador está indicada nas figuras 1 ou 2.

• A chave deve ser montada em uma base metálica usinada ou chapa de aço com espessura mínima de 1/4″.
• Ao fechar a tampa, limpar a superfície de contato com a carcaça e apertar os parafusos com torque de 2,5 ± 0,25 N.m.
• Não pode haver qualquer obstáculo impedindo a remoção da tampa ou o aperto dos seus parafusos.
• Para garantir a proteção IP-66/67, não é necessário aplicar silicone ou qualquer outro selante na tampa ou nos parafusos da chave.

2 - Conexões elétricas :

• As tubulações devem ser montadas de modo a não introduzir tensões na carcaça. Preferencialmente devem ser usadas ligações flexíveis. Em atmosferas muito poluídas, é aconselhável o uso de um selo junto à chave.
• Os condutores devem ter uma seção de cobre máxima de 2×1,5 mm² (cabo com terminal).
• A chave deve operar no circuito de controle do transportador. Não deve religar o motor do equipamento, apenas liberar sua ligação.

3 - Operação :

• Quando se detectar uma situação de emergência, o operador no local deverá puxar o cabo em qualquer direção.
• A alavanca de acionamento da chave de emergência será deslocada, girando cerca de 25º (+/- 5°) e travando nessa posição.
• Uma vez eliminada a situação de emergência, o operador deve se dirigir à chave que comandou a parada de emergência e pressionar a alavanca de rearme azul para cima até liberar a trava.
• Na ocorrência de ruptura ou afrouxamento do cabo de aço, a mola interna da chave puxará o cabo no sentido oposto do local onde ocorreu o afrouxamento ou ruptura, sinalizando emergência e forçando a parada do equipamento. Será necessário que seja feita a recolocação do cabo de aço.

4 - Manutenção :

• As chaves são lubrificadas com graxa tipo bissulfeto de molibdênio e estão em condições de operar em regime normal por vários anos. Ocasionalmente deverão ser levadas à oficina para limpeza e lubrificação.
• As peças sobressalentes são fornecidas pela ELMEC. Para fazer a substituição, a chave deve ser levada a uma oficina apropriada.
• Opcionalmente, a chave pode ser enviada à ELMEC para manutenção.

Dimensões:

Diagrama Elétrico:

Adicione aqui o texto do seu título

Acessórios:

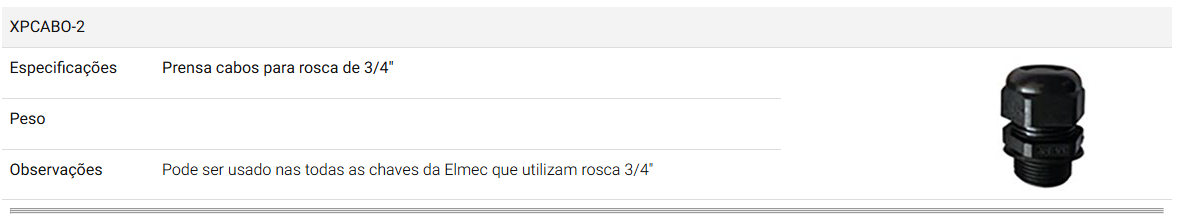

XPCABO-2
Especificações	Prensa cabos para rosca de 3/4"
Peso
Observações	Pode ser usado nas todas as chaves da Elmec que utilizam rosca 3/4"

XLED-2
Especificações	Led bicolor p/sinalização de chave ligada (verde) e acionada (vermelho piscante), corpo de latão niquelado com 32 mm, grau de proteção IP-66/67, diâmetro da lente 29 mm; fixação por rosca M30 x 1,5 mm. Fornecido com cabo elétrico de 4 condutores com 200 mm de comprimento. Alimentação 15 a 25 Vca/Vcc ou 90 a 250 Vca. Proteções elétricas contra inversão de polaridade (Vcc) ou picos de tensão (400Vca @ 1 ms)
Peso	0,1kg
Observações	/i: Corpo em aço inox AISI-304

XCABO-V
Especificações	Cabo de aço para acionamento de chave de parada de emergência, com alma de aço galvanizado de 1/8", plastificado na cor vermelha, com diâmetro final de 3/16"
Peso	0,05kg/m
Observações	Cabo em PVC
Opcionais	/i: alma de aço inoxidável AISI 304

XCAE-518 R
Especificações	Kit de acessórios de instalação de chave de emergência/detecção de cabo rompido, composto de 1 esticador 5/16", 4 sapatilhas 3/16", 8 clips 3/16" e 01 parafuso olhal M8; todos galvanizados
Peso	0,4kg
Observações	Para utilização nas chaves FL_FA-518 R/XA
Opcionais	/i: em aço inoxidável (esticador será 1/4")

XCLIPS
Especificações	Clips 3/16" (grampo) galvanizado, para fixar cabo de aço de 1/8" plastificado
Peso	0,01kg
Opcionais	/i: componentes em aço inox AISI 304

XEST-516
Especificações	Esticador gancho x gancho 5/16" galvanizado, para cabo de aço 3/16", com contra porcas.
Peso	0,2kg
Opcionais	/i: em aço inoxidável (esticador será M8)

XSAPATILHA
Especificações	Sapatilha 3/16" galvanizada, para proteger cabo de aço de 1/8" plastificado
Peso	0,01kg
Opcionais	/i: de aço inoxidável AISI 304

XSUPORTE/F40/38/12
Especificações	Suporte espiral em aço carbonono zincado, com sextavado externo de 1/2" e rosca fêmea 3/8" x 16 UNC, comprimento total 120 mm (85mm de corpo + 35mm de olhal). Pintura final amerelo eletrostática.
Peso	0,1kg
Observações	Deve ser utilizado a cada 3 metros do cabo de aço
	/F40/10/12: "corpo de aço carbono zincado, com sextavado externo de 1/2"" e rosca fêmea M10 x 1,5 mm, com pintura eletrostática amarela"
	/F40/12/14: "corpo de aço carbono zincado, com sextavado externo de 9/16"" e rosca fêmea M12 x 1,75 mm, com pintura eletrostática amarela"
	/F40/8/12: "corpo de aço carbono zincado, com sextavado externo de 1/2"" e rosca fêmea M8 x 1,25 mm, com pintura eletrostática amarela"

XSUPORTE
Especificações	Suporte espiral em aço carbono, diâmetro de 1/4" , pintura final em wash primer cinza comprimento total 120 mm (80mm de corpo + 40mm de olhal)
Peso	0,08kg
Observações	Deve ser utilizado a cada 3 metros do cabo de aço
Opcionais	/625: fundo com revestimento geomet, com rosca M6 x 25 e 1 par de porcas / arruelas de pressão
	/625/L2: 110 mm de corpo, fundo com revestimento geomet, com rosca M6 x 25 e 1 par de porcas / arruelas de pressão
	/630: fundo com revestimento geomet, com rosca M6 x 30 e 1 par de porcas / arruelas de pressão
	/630/L1: 55 mm de corpo de aço carbono com revestimento em geomet, com rosca M6 x 30 e 1 par de porcas / arruelas de pressão
	/i: de aço inoxidável

Sobressalentes:

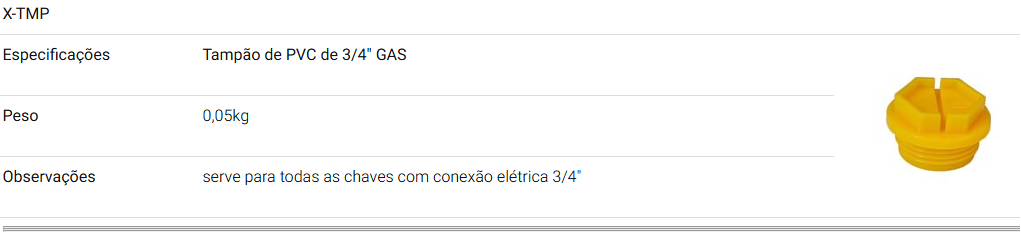

X-TMP
Especificações	Tampão de PVC de 3/4" GAS
Peso	0,05kg
Observações	serve para todas as chaves com conexão elétrica 3/4"

X-JUT-S18
Especificações	Junta de vedação de borracha nitrílica 60 shore
Peso	0,03kg
Observações	serve para as chaves FL_-x18 a partir do lote 4135 e para todas as chaves FL-x18 a partir do lote 4868
Opcionais	/T: de borracha de silicone para alta temperatura (até 200°C)

XMIC-3SE5
Especificações	Microrruptor de ação rápida com contatos 1NA + 2NF, capacidade: 3 A / 120 Vca ; 1,5 A / 240 Vca (AC-15), 3 A / 24 Vcc, 0,55 A / 125 Vcc, 0,27 A / 250 Vcc (DC-13), terminais com parafuso para conexão elétrica máxima de 2 x 2,5 mm²/fio e 2 x 1,5 mm²/cabo. Incluído 2 parafusos de fixação fenda/philips M4 x 12 inox.
Peso	0,04kg

XPMC-LG1
Especificações	Placa de montagem de aço inox com alavanca de acionamento para um microrruptor. Incluido placa inox para fixar o bloco de contato com 1 parafuso philips e 2 parafusos inox sextavados M4x10 para fixação da placa na chave.
Peso	0,12 kg
Observações	Pode ser usado nas chaves de emergência de alavanca das séries 18, 18 ex e 18 EXP.

XBRA-518
Especificações	Alavanca de acionamento para as chaves de emergência das series 18, 18 Ex e 18 EXP, composta de alavanca de aço com pino trava de aço inoxidável e olhal de aço fundido bicromatizado para fixação do cabo de aço, pintura final amarelo eletrostática.
Peso	0,25kg

Os Dados Desta Página Podem Ser Alterados Sem Aviso Prévio
