FL-518 RT XM / FA-518 RT XM

FL-518 RT XM/
FA 518 RT XM

Sistema de Gestão da Qualidade

Chave de emergência com sinalização de cabo rompido

Aplicação: Utilizada para parada de emergência de transportadores de correia e sinalização de rompimento de cabos de aço de chaves de emergência.
Acionamento da parada de emergência através de cabo de aço e rearme manual. Detecção de cabo rompido por meio de molas tracionadoras.
Fornecida em robusta carcaça de ferro ou alumínio fundido, ideal para serviço pesado em ambientes agressivos e instalações ao tempo.
Incluído acessórios de instalação composto de 2 kits XTRAC-518XM com uma mola tracionadora de aço inox, 2 mosquetões de segurança e um parafuso olhal, mais um Kit XCAE-518GD com 2 esticadores e 4 ganchos conectores para fixação fácil e rápida do cabo de aço.

Incluído kit de instalação composto de 2 tracionadores c/molas de aço inoxidável, 2 esticadores e 4 ganchos conectores para fixação fácil e rápida do cabo de aço.

Especificações:

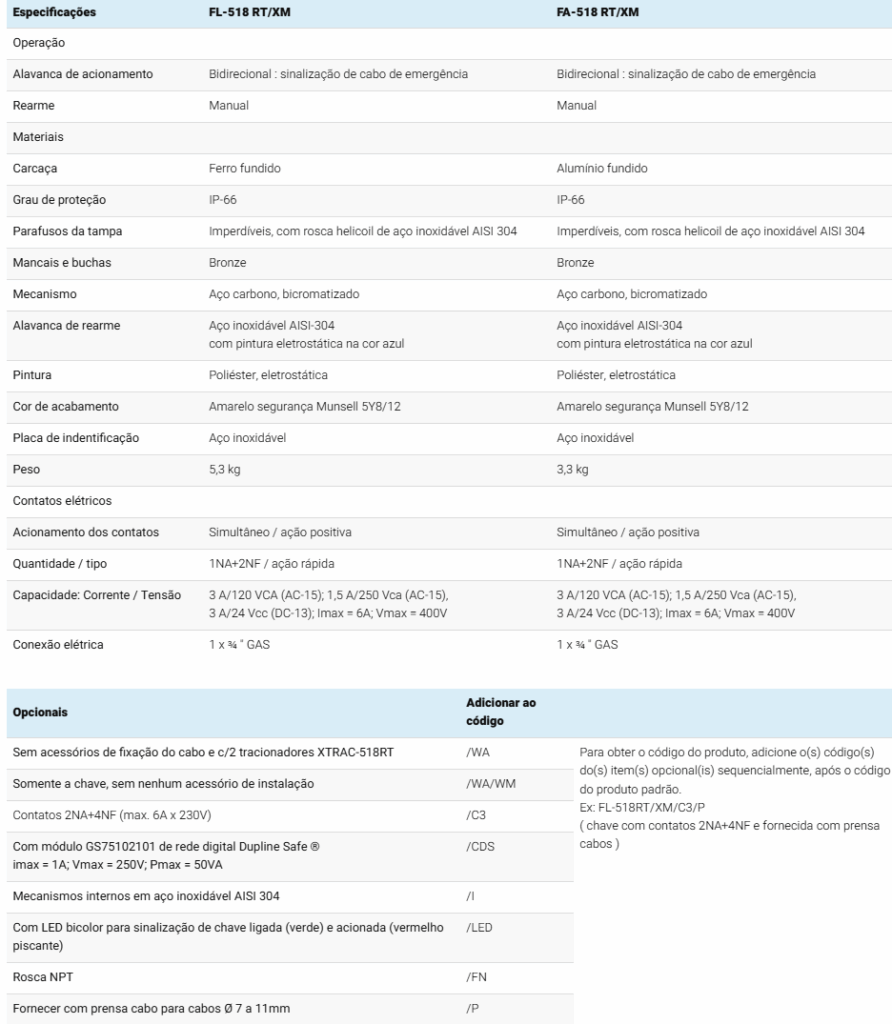

Especificações	FL-518 RT/XM	FA-518 RT/XM
Operação
Alavanca de acionamento	Bidirecional : sinalização de cabo de emergência
Rearme	Manual
Materiais
Carcaça	Ferro fundido	Alumínio fundido
Grau de proteção	IP-66
Parafusos da tampa	Aço inoxidável, imperdíveis
Mancais e buchas	Bronze
Mecanismo	Aço carbono, bicromatizado
Alavanca de rearme	Aço inoxidável AISI-304 com pintura eletrostática na cor azul
Pintura	Poliéster, eletrostática
Cor de acabamento	Amarelo segurança Munsell 5Y8/12
Placa de indentificação	Aço inoxidável
Peso	5,3 kg	3,3 kg
Contatos elétricos
Acionamento dos contatos	Simultâneo / ação positiva
Quantidade / tipo	1NA+2NF / ação rápida
Corrente / tensão	3 A /120 Vca (AC-15) ; 1,5 A / 250 Vca (AC-15) ; 3 A / 24 Vcc (DC-13) ; i max = 6A Vmax = 400V
Conexão elétrica	1 x ¾ " GAS

Opcionais	Adicionar ao código
Sem acessórios de fixação do cabo e c/2 tracionadores XTRAC-518RT	/WA	Para obter o código do produto, adicione o(s) código(s) do(s) item(s) opcional(is) sequencialmente, após o código do produto padrão. Ex: FL-518RT/XM/C3/P ( chave com contatos 2NA+4NF e fornecida com prensa cabos )
Somente a chave, sem nenhum acessório de instalação	/WA/WM
Contatos 2NA+4NF (max. 6A x 230V)	/C3
Com módulo GS75102101 de rede digital Dupline Safe ® imax = 1A; Vmax = 250V; Pmax = 50VA	/CDS
Mecanismos internos em aço inoxidável AISI 304	/I
Com LED bicolor para sinalização de chave ligada (verde) e acionada (vermelho piscante)	/LED
Rosca NPT	/FN
Fornecer com prensa cabo para cabos Ø 7 a 11mm	/P

Atende NBR14.153, NBR14.154, NBR13.742, NBR ISO 13850 e NBR IEC 60947-5-5

Instruções Gerais:

1 - Montagem das chaves :

• As chaves de emergência FA/FL-518 RT/XM devem ser usadas nos lados da correia onde houver possibilidade de trânsito de pessoas. Devem ser instaladas de forma a permitir o livre acesso à toda a extensão do cabo de aço acionador.
• Cada chave deve estar ligada obrigatoriamente a 2 molas tracionadoras, que ficam nos extremos do cabo de aço.
• Para facilitar o ajuste final do esticamento do cabo de aço e alinhamento vertical da alavanca, deve-se colocar um esticador de cabo de aço de cada lado, próximo da chave.
• O cabo de aço recomendado é o de 1/8″ plastificado na cor vermelha para facilitar sua visualização.
• O cabo de aço pode ter comprimento de até 75 metros para cada lado, perfazendo um total máximo de 150 metros para cada chave. Em transportadores inclinados pode ser necessário reduzir o comprimento do cabo de aço. Não devem ser usados cabos menores que 5 metros.
• A chave deve ser montada preferencialmente em uma base usinada, podendo, alternativamente, ser utilizada uma chapa fina (1/4″) como base.
• Não pode haver qualquer obstáculo impedindo a remoção da tampa ou o aperto dos seus parafusos.
• Para garantir a proteção IP-66, não é necessário aplicar silicone ou qualquer outro selante na tampa ou nos parafusos da chave.
• Devem ser providenciados suportes para sustentar os cabos de aço. Deve haver um suporte de 3 a 4 metros de cada lado da alavanca da chave (primeiro suporte). Os suportes intermediários devem ficar espaçados de 2 a 3 metros uns dos outros.
• Os suportes devem ser colocados de forma a permitir o livre acesso à toda a extensão dos cabos. O cabo deverá correr livremente em seus suportes e estar esticado até que a alavanca de acionamento fique perpendicular à carcaça da chave.

2 - Instalação mecânica :

2.1 Fixar os parafusos olhais, os suportes de cabos e a chave de emergência na estrutura do transportador conforme fig. 1.
2.2 Abrir os esticadores (fig. 2), girando o corpo central e mantendo fixas as alças. Esta abertura permitirá o ajuste fino de tensão no cabo.
2.3 Cortar o cabo de aço na medida desejada e prendê-lo nos ganchos e no esticador, inserindo-o no orifício e apertando firmemente seu parafuso. Engatar os ganchos no olhal da chave e no mosquetão da mola, conforme mostrado na fig.3. Engatar o outro mosquetão da mola no parafuso olhal (ponto fixo). Travar o mosquetão rosqueando sua porca recartilhada até o final.
2.4 O ajuste da tensão das molas tracionadoras deve ser feito da seguinte forma : Para ajustar a mola da esquerda, mova manualmente a alavanca para a direita até travar, conforme mostrado na fig.5A. Com a chave na posição acionada, deve-se esticar o cabo de aço até que o comprimento do corpo da mola fique em 150 mm (+/-10 mm). Se necessário, corte um pedaço do cabo de aço e insira-o novamente no gancho, apertando seu parafuso firmemente, procurando manter o esticamento da mola.
2.5 Destravar a chave de emergência (puxando a alavanca de rearme azul) e colocar a alavanca na posição da fig. 5 B. Repetir o processo 2.4 para ajustar a tensão do cabo de aço na outra mola.
2.6 Destravar a chave. Neste momento, a alavanca deve ficar aproximadamente na posição vertical (fig. 1). Para fazer o ajuste fino de posição da alavanca, feche um dos esticadores, girando o seu corpo até que a alavanca da chave fique na posição vertical. Se necessário, ajuste o outro esticador. Neste momento, as molas tracionadoras devem estar pré tensionadas e seu corpo com 150 mm (fig. 4).
2.7 Aperte as contra-porcas dos esticadores. A instalação mecânica está completa.

3 - Conexões elétricas :

• As tubulações devem ser montadas de modo a não introduzir tensões na carcaça. Preferencialmente devem ser usadas ligações flexíveis. Em atmosferas muito poluídas, é aconselhável o uso de um selo junto à chave.
• Os condutores devem ter uma seção de cobre máxima de 2×1,5 mm² (cabo com terminal).
• A chave deve operar no circuito de controle do transportador. Não deve ligar o motor do equipamento, apenas liberar sua ligação.

4 - Operação :

• Quando se detectar uma situação de emergência, o operador no local deverá puxar o cabo em qualquer direção.
• A alavanca de acionamento da chave de emergência será deslocada, girando 25º e travando nessa posição.
• Uma vez eliminada a situação de emergência, o operador deve se dirigir à chave que comandou a parada de emergência e precionar a alavanca de rearme azul para cima ate liberar a trava.
• Na ocorrência de ruptura ou afrouxamento do cabo de aço, os tracionadores automaticamente puxarão o cabo no sentido oposto do local onde ocorreu o afrouxamento ou ruptura, sinalizando emergência e forçando a parada do equipamento. Será necessário que seja feita a recolocação do cabo de aço, conforme descrito no item 2.

5 - Manutenção :

• As chaves são lubrificadas com graxa tipo bissulfeto de molibdênio e estão em condições de operar em regime normal por vários anos. Ocasionalmente deverão ser levadas à oficina para limpeza e lubrificação.
• As peças sobressalentes são fornecidas pela ELMEC. Para fazer a substituição, recomenda-se que a chave seja levada a uma oficina apropriada.
• Opcionalmente, a chave pode ser enviada à ELMEC para manutenção.

Dimensões:

Diagrama Elétrico:

Adicione aqui o texto do seu título

Acessórios:

XPCABO-2
Especificações	Prensa cabos para rosca de 3/4"
Peso
Observações	Pode ser usado nas todas as chaves da Elmec que utilizam rosca 3/4"

XLED-2
Especificações	Led bicolor p/sinalização de chave ligada (verde) e acionada (vermelho piscante), corpo de latão niquelado com 32 mm, grau de proteção IP-66/67, diâmetro da lente 29 mm; fixação por rosca M30 x 1,5 mm. Fornecido com cabo elétrico de 4 condutores com 200 mm de comprimento. Alimentação 15 a 25 Vca/Vcc ou 90 a 250 Vca. Proteções elétricas contra inversão de polaridade (Vcc) ou picos de tensão (400Vca @ 1 ms)
Peso	0,1kg
Observações	/i: Corpo em aço inox AISI-304

XCABO-V
Especificações	Cabo de aço para acionamento de chave de parada de emergência, com alma de aço galvanizado de 1/8", plastificado na cor vermelha, com diâmetro final de 3/16"
Peso	0,05kg
Observações	Cabo em PVC
Opcionais	/i: alma de aço inoxidável AISI 316

XCAE-518GD
Especificações	Kit para fixação rápida de cabo de aço em chave de emergencia dupla, composto de 2 esticadores com tratamento anticorrosivo geomet, modelo XEST-E8G 4 ganchos com tratamento anticorrosivo geomet, modelo XGR-518 Parafusos em aço inox AISI 304
Peso	0,8kg
Observações	Para chaves FL-518 RT e FA-518 RT
Opcionais	/i: componentes em aço inox AISI 304

XEST-E8G
Especificações	Esticador em aço com tratamento anticorrosivo geomet; Parafusos em aço inox AISI 304.
Peso	0,2kg
Opcionais	/i: em aço inox AISI 304

XGR-518
Especificações	Gancho de cabo de aço para montagem rápida, em aço SAE 1020 com tratamento anticorrosivo geomet. Parafusos em aço inox AISI 304.
Peso	0,1kg
Opcionais	/i: em aço inox AISI 304

[table “205” not found /]

XSUPORTE/F40/38/12
Especificações	Suporte espiral em aço carbonono zincado, com sextavado externo de 1/2" e rosca fêmea 3/8" x 16 UNC, comprimento total 120 mm (85mm de corpo + 35mm de olhal). Pintura final amerelo eletrostática.
Peso	0,1kg
Observações	Deve ser utilizado a cada 3 metros do cabo de aço
	/F40/10/12: "corpo de aço carbono zincado, com sextavado externo de 1/2"" e rosca fêmea M10 x 1,5 mm, com pintura eletrostática amarela"
	/F40/12/14: "corpo de aço carbono zincado, com sextavado externo de 9/16"" e rosca fêmea M12 x 1,75 mm, com pintura eletrostática amarela"
	/F40/8/12: "corpo de aço carbono zincado, com sextavado externo de 1/2"" e rosca fêmea M8 x 1,25 mm, com pintura eletrostática amarela"

XSUPORTE
Especificações	Suporte espiral em aço carbono, diâmetro de 1/4" , pintura final em wash primer cinza comprimento total 120 mm (80mm de corpo + 40mm de olhal)
Peso	0,08kg
Observações	Deve ser utilizado a cada 3 metros do cabo de aço
Opcionais	/625: fundo com revestimento geomet, com rosca M6 x 25 e 1 par de porcas / arruelas de pressão
	/625/L2: 110 mm de corpo, fundo com revestimento geomet, com rosca M6 x 25 e 1 par de porcas / arruelas de pressão
	/630: fundo com revestimento geomet, com rosca M6 x 30 e 1 par de porcas / arruelas de pressão
	/630/L1: 55 mm de corpo de aço carbono com revestimento em geomet, com rosca M6 x 30 e 1 par de porcas / arruelas de pressão
	/i: de aço inoxidável

XTRAC-518 XM
Especificações	KIT DE MOLA TRACIONADORA EM AÇO INOX AISI 302 , com dois mosquetões de segurança 5 x 50 com trava roscada em aço galvanizado e um parafuso olhal M8 x 64 de aço carbono com geomet, com porcas e arruelas de aço inoxidável.
Peso	0,25kg
Observações	Substitui o tracionador. Devem ser usados 2 kits para cada chave FA_FL-518 RT/XM ou FA_FL-518 RT/XA/XM

Sobressalentes:

X-JUT-S18
Especificações	Junta de vedação de borracha nitrílica 60 shore
Peso	0,03kg
Observações	serve para as chaves FL_-x18 a partir do lote 4135 e para todas as chaves FA-x18 a partir do lote 4868
Opcionais	/T: de borracha de silicone para alta temperatura (até 200°C)

XMIC-3SE5
Especificações	Microrruptor de ação rápida com contatos 1NA + 2NF, capacidade: 3 A / 120 Vca ; 1,5 A / 240 Vca (AC-15), 3 A / 24 Vcc, 0,55 A / 125 Vcc, 0,27 A / 250 Vcc (DC-13), terminais com parafuso para conexão elétrica máxima de 2 x 2,5 mm²/fio e 2 x 1,5 mm²/cabo. Incluído 2 parafusos de fixação fenda/philips M4 x 12 inox.
Peso	0,04kg

XPMC-LG1
Especificações	Placa de montagem de aço inox com alavanca de acionamento para um microrruptor. Incluido placa inox para fixar o bloco de contato com 1 parafuso philips e 2 parafusos inox sextavados M4x10 para fixação da placa na chave.
Peso	0,12 kg
Observaçoes	Pode ser usado nas chaves de emergência de alavanca séries 518 R, 518 RT, 518 R Ex, 518 RT Ex.

X-TMP
Especificações	Tampão de PVC de 3/4" GAS
Peso	0,05kg
Observações	serve para todas as chaves com conexão elétrica 3/4"

XMOL-518 RT/XA/XM
Especificações	Mola tracionadora em aço inox aisi 302 para chave FL-518 RT/XA/XM
Peso
Observações	Substitui o tracionador. Devem ser usadas duas molas para cada chave FL-518 RT/XA/XM

[table “266” not found /]

XBRA-518
Especificações	Alavanca de acionamento para chave de emergência Fl-518, composta de alavanca de aço com pino trava de aço inoxidável e olhal de aço fundido bicromatizado para fixação do cabo de aço, pintura final amarelo eletrostática.
Peso	0,25kg
Observações	Pode ser usado na chave FA-518

Os Dados Desta Página Podem Ser Alterados Sem Aviso Prévio

FL-518 RT XM / FA-518 RT XM – Emergência e cabo rompido

DE-0070-AWA-R3
