Chave de emergência com sinalização de cabo rompido
Utilizada para parada de emergência de transportadores de correia e sinalização de rompimento de cabos de aço de chaves de emergência.
Acionamento da parada de emergência através de cabo de aço e rearme manual. Sinalização de cabo rompido automática através de mola interna.
Fornecida em robusta carcaça de ferro ou alumínio fundido, ideal para serviço pesado em ambientes agressivos e instalações ao tempo.
Acionamento da parada de emergência através de cabo de aço e rearme manual. Sinalização de cabo rompido automática através de mola interna.
Fornecida em robusta carcaça de ferro ou alumínio fundido, ideal para serviço pesado em ambientes agressivos e instalações ao tempo.

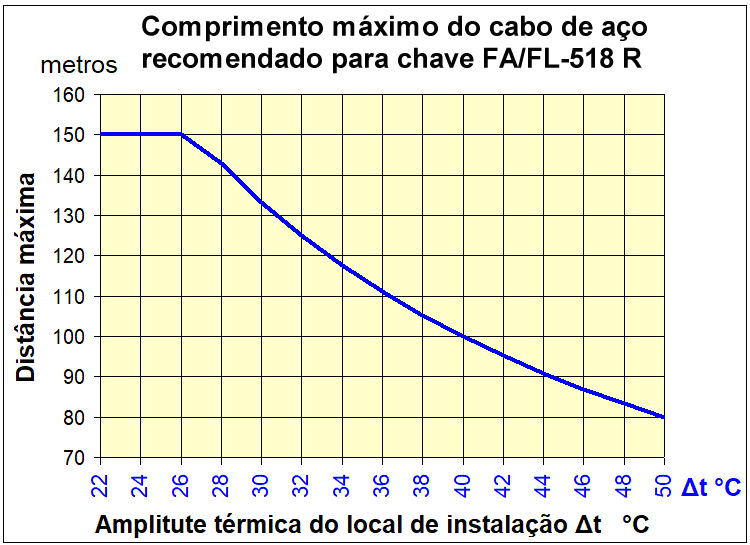

Modelo simples, ideal para transportadores com até 150 metros de comprimento
Incluído kit de instalaçáo composto de 1 esticador, 1 parafuso olhal M8 e 2 ganchos conectores para fixação fácil e rápida do cabo de aço.

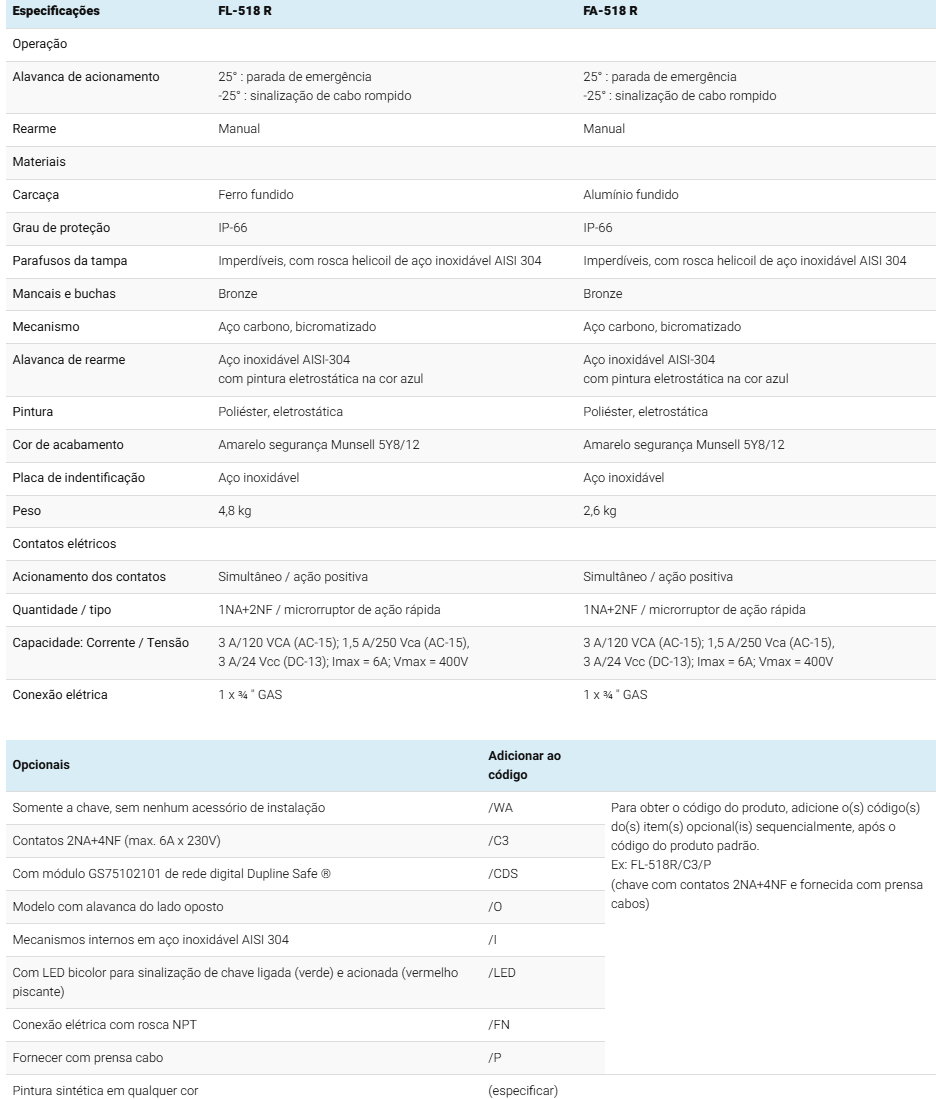

Especificações:
| Especificações | FL-518 R | FA-518 R |
| Operação | ||
| Alavanca de acionamento | 25° : parada de emergência -25° : sinalização de cabo rompido | 25° : parada de emergência -25° : sinalização de cabo rompido |
| Rearme | Manual | Manual |
| Materiais | ||
| Carcaça | Ferro fundido | Alumínio fundido |
| Grau de proteção | IP-66 | IP-66 |
| Parafusos da tampa | Aço inoxidável, imperdíveis | Aço inoxidável, imperdíveis |
| Mancais e buchas | Bronze | Bronze |
| Mecanismo | Aço carbono, bicromatizado | Aço carbono, bicromatizado |
| Alavanca de rearme | Aço inoxidável AISI-304 com pintura eletrostática na cor azul | Aço inoxidável AISI-304 com pintura eletrostática na cor azul |
| Pintura | Poliéster, eletrostática | Poliéster, eletrostática |
| Cor de acabamento | Amarelo segurança Munsell 5Y8/12 | Amarelo segurança Munsell 5Y8/12 |
| Placa de indentificação | Aço inoxidável | Aço inoxidável |
| Peso | 4,8 kg | 2,6 kg |
| Contatos elétricos | ||
| Acionamento dos contatos | Simultâneo / ação positiva | Simultâneo / ação positiva |
| Quantidade / tipo | 1NA+2NF / microrruptor de ação rápida | 1NA+2NF / microrruptor de ação rápida |
| Corrente / tensão | 3 A / 120 Vca (AC-15) ; 3 A / 24 Vcc (DC-13) ; Vmax = 400 V | 3 A / 120 Vca (AC-15) ; 3 A / 24 Vcc (DC-13) ; Vmax = 400 V |
| Conexão elétrica | 1 x ¾ " GAS | 1 x ¾ " GAS |
| Opcionais | Adicionar ao código | |
| Somente a chave, sem nenhum acessório de instalação | /WA | Para obter o código do produto, adicione o(s) código(s) do(s) item(s) opcional(is) sequencialmente, após o código do produto padrão. Ex: FL-518R/C3/P (chave com contatos 2NA+4NF e fornecida com prensa cabos) |
| Contatos 2NA+4NF (max. 6A x 230V) | /C3 | |
| Com módulo GS75102101 de rede digital Dupline Safe ® | /CDS | |
| Modelo com alavanca do lado oposto | /O | |
| Mecanismos internos em aço inoxidável AISI 304 | /I | |
| Com LED bicolor para sinalização de chave ligada (verde) e acionada (vermelho piscante) | /LED | |
| Conexão elétrica com rosca NPT | /FN | |
| Fornecer com prensa cabo | /P | |
| Pintura sintética em qualquer cor | (especificar) |
Atende NBR14.153, NBR14.154, NBR13.742, NBR ISO 13850 e NBR IEC 60947-5-5
Atenção: a mola interna desta chave é muito forte.
Antes de instalar a chave, cuidado ao liberar a trava para não machucar a mão com a alavanca de acionamento.
Instruções Gerais:
1 - Montagem das chaves :
• As chaves de emergência FA/FL-518 R devem ser instaladas nos lados da correia onde houver possibilidade de trânsito de pessoas. Devem ser colocadas de forma a permitir o livre acesso à toda a extensão do cabo de aço acionador. O cabo deverá correr livremente em seus suportes, ser preso em um ponto fixo e esticado do outro lado até que a alavanca de acionamento fique perpendicular à carcaça da chave. Prenda o cabo de aço com o gancho conforme indicado na Fig. 3.
• Para facilitar o esticamento do cabo de aço, deve-se colocar um esticador de cabo de aço próximo da chave.
• O cabo de aço recomendado é o de 1/8″ plastificado, preferencialmente na cor vermelha para facilitar sua visualização.
• Devem existir suportes para o cabo de aço (Fig. 4) a cada 2~3 metros.
• As chaves devem ser espaçadas de cerca de 150 metros, conforme indicado nas figuras 1 ou 2.
• A chave deve ser montada preferencialmente em uma base usinada, podendo, alternativamente, ser utilizada uma chapa fina (1/4″) como base.
• Para facilitar o esticamento do cabo de aço, deve-se colocar um esticador de cabo de aço próximo da chave.
• O cabo de aço recomendado é o de 1/8″ plastificado, preferencialmente na cor vermelha para facilitar sua visualização.
• Devem existir suportes para o cabo de aço (Fig. 4) a cada 2~3 metros.
• As chaves devem ser espaçadas de cerca de 150 metros, conforme indicado nas figuras 1 ou 2.
• A chave deve ser montada preferencialmente em uma base usinada, podendo, alternativamente, ser utilizada uma chapa fina (1/4″) como base.
2 - Conexões elétricas :
• As tubulações devem ser montadas de modo a não introduzir tensões na carcaças. Preferencialmente devem ser usadas ligações flexíveis. Em atmosferas muito poluídas, é aconselhável o uso de um selo junto à chave.
• Os condutores devem ter uma seção de cobre máxima de 2×1,5 mm² (cabo com terminal).
• A chave deve operar no circuito de controle do transportador. Não deve ligar o motor do equipamento, apenas liberar sua ligação.
• Os condutores devem ter uma seção de cobre máxima de 2×1,5 mm² (cabo com terminal).
• A chave deve operar no circuito de controle do transportador. Não deve ligar o motor do equipamento, apenas liberar sua ligação.
3 - Operação :
• Quando se detectar uma situação de emergência, o operador no local deverá puxar o cabo em qualquer direção.
• A alavanca de acionamento da chave de emergência será deslocada, girando 25° e travando nessa posição.
• Uma vez eliminada a situação de emergência, o operador deve se dirigir à chave que comandou a parada de emergência e pressionar a alavanca de rearme azul para cima até liberar a trava.
• Na ocorrência de ruptura ou afrouxamento do cabo de aço, a mola de tração interna à chave puxará o cabo no sentido oposto do local onde ocorreu o afrouxamento ou ruptura, sinalizando emergência e forçando a parada do equipamento. Será necessário que seja feita a recolocação do cabo de aço.
• A alavanca de acionamento da chave de emergência será deslocada, girando 25° e travando nessa posição.
• Uma vez eliminada a situação de emergência, o operador deve se dirigir à chave que comandou a parada de emergência e pressionar a alavanca de rearme azul para cima até liberar a trava.
• Na ocorrência de ruptura ou afrouxamento do cabo de aço, a mola de tração interna à chave puxará o cabo no sentido oposto do local onde ocorreu o afrouxamento ou ruptura, sinalizando emergência e forçando a parada do equipamento. Será necessário que seja feita a recolocação do cabo de aço.
4 - Manutenção :
• As chaves são lubrificadas com graxa tipo bissulfeto de molibdênio e estão em condições de operar em regime normal por vários anos. Ocasionalmente deverão ser levadas à oficina para limpeza e lubrificação.
• As peças sobressalentes são fornecidas pela ELMEC. Para fazer a substituição, recomenda-se que a chave seja levada a uma oficina apropriada.
• Opcionalmente, a chave pode ser enviada à ELMEC para manutenção.
• As peças sobressalentes são fornecidas pela ELMEC. Para fazer a substituição, recomenda-se que a chave seja levada a uma oficina apropriada.
• Opcionalmente, a chave pode ser enviada à ELMEC para manutenção.
Dimensões:
Diagrama Elétrico:
Adicione aqui o texto do seu título
Adicione aqui o texto do seu título
Adicione aqui o texto do seu título
Acessórios:
| XPCABO-2 | ||
| Especificações | Prensa cabos para rosca de 3/4" |  |
| Peso | ||
| Observações | Pode ser usado nas todas as chaves da Elmec que utilizam rosca 3/4" | |
| XLED-2 | ||
| Especificações | Led bicolor p/sinalização de chave ligada (verde) e acionada (vermelho piscante), corpo de latão niquelado com 32 mm, grau de proteção IP-66/67, diâmetro da lente 29 mm; fixação por rosca M30 x 1,5 mm. Fornecido com cabo elétrico de 4 condutores com 200 mm de comprimento. Alimentação 15 a 25 Vca/Vcc ou 90 a 250 Vca. Proteções elétricas contra inversão de polaridade (Vcc) ou picos de tensão (400Vca @ 1 ms) |  |
| Peso | 0,1kg | |
| Observações | /i: Corpo em aço inox AISI-304 | |
| XCABO-V | ||
| Especificações | Cabo de aço para acionamento de chave de parada de emergência, com alma de aço galvanizado de 1/8", plastificado na cor vermelha, com diâmetro final de 3/16" |  |
| Peso | 0,05kg | |
| Observações | Cabo em PVC | |
| Opcionais | /i: alma de aço inoxidável AISI 316 | |
| XCAE-518GS | ||
| Especificações | Kit para fixação rápida de cabo de aço em chave de emergencia simples, composto de 1 esticador com tratamento anticorrosivo geomet, modelo XEST-E8G 2 ganchos com tratamento anticorrosivo geomet, modelo XGR-518 1 parafuso olhal M8 Parafusos em aço inox AISI 304 |  |
| Peso | 0,4kg | |
| Observações | Para chaves FL-518 R e FA-518 R | |
| Opcionais | /i: componentes em aço inox AISI 304 | |
| XEST-E8G | ||
| Especificações | Esticador em aço com tratamento anticorrosivo geomet; Parafusos em aço inox AISI 304. |  |
| Peso | 0,2kg | |
| Opcionais | /i: em aço inox AISI 304 | |
| XGR-518 | ||
| Especificações | Gancho de cabo de aço para montagem rápida, em aço SAE 1020 com tratamento anticorrosivo geomet. Parafusos em aço inox AISI 304. |  |
| Peso | 0,1kg | |
| Opcionais | /i: em aço inox AISI 304 | |
[table “203” not found /]
[table “205” not found /]
| XSUPORTE/F40/38/12 | ||
| Especificações | Suporte espiral em aço carbonono zincado, com sextavado externo de 1/2" e rosca fêmea 3/8" x 16 UNC, comprimento total 120 mm (85mm de corpo + 35mm de olhal). Pintura final amerelo eletrostática. |  |
| Peso | 0,1kg | |
| Observações | Deve ser utilizado a cada 3 metros do cabo de aço | |
| /F40/10/12: "corpo de aço carbono zincado, com sextavado externo de 1/2"" e rosca fêmea M10 x 1,5 mm, com pintura eletrostática amarela" |
||
| /F40/12/14: "corpo de aço carbono zincado, com sextavado externo de 9/16"" e rosca fêmea M12 x 1,75 mm, com pintura eletrostática amarela" |
||
| /F40/8/12: "corpo de aço carbono zincado, com sextavado externo de 1/2"" e rosca fêmea M8 x 1,25 mm, com pintura eletrostática amarela" |
||
| XSUPORTE | ||
| Especificações | Suporte espiral em aço carbono, diâmetro de 1/4" , pintura final em wash primer cinza comprimento total 120 mm (80mm de corpo + 40mm de olhal) |  |
| Peso | 0,08kg | |
| Observações | Deve ser utilizado a cada 3 metros do cabo de aço | |
| Opcionais | /625: fundo com revestimento geomet, com rosca M6 x 25 e 1 par de porcas / arruelas de pressão | |
| /625/L2: 110 mm de corpo, fundo com revestimento geomet, com rosca M6 x 25 e 1 par de porcas / arruelas de pressão |
||
| /630: fundo com revestimento geomet, com rosca M6 x 30 e 1 par de porcas / arruelas de pressão | ||
| /630/L1: 55 mm de corpo de aço carbono com revestimento em geomet, com rosca M6 x 30 e 1 par de porcas / arruelas de pressão |
||
| /i: de aço inoxidável | ||
Sobressalentes:
| X-JUT-S18 | ||
| Especificações | Junta de vedação de borracha nitrílica 60 shore |  |
| Peso | 0,03kg | |
| Observações | serve para as chaves FL_-x18 a partir do lote 4135 e para todas as chaves FA-x18 a partir do lote 4868 | |
| Opcionais | /T: de borracha de silicone para alta temperatura (até 200°C) |
|
| XMIC-3SE5 | ||
| Especificações | Microrruptor de ação rápida com contatos 1NA + 2NF, capacidade: 3 A / 120 Vca ; 1,5 A / 240 Vca (AC-15), 3 A / 24 Vcc, 0,55 A / 125 Vcc, 0,27 A / 250 Vcc (DC-13), terminais com parafuso para conexão elétrica máxima de 2 x 2,5 mm²/fio e 2 x 1,5 mm²/cabo. Incluído 2 parafusos de fixação fenda/philips M4 x 12 inox. |  |
| Peso | 0,04kg | |
| XPMC-LG1 | ||
| Especificações | Placa de montagem de aço inox com alavanca de acionamento para um microrruptor. Incluido placa inox para fixar o bloco de contato com 1 parafuso philips e 2 parafusos inox sextavados M4x10 para fixação da placa na chave. |  |
| Peso | 0,12 kg | |
| Observaçoes | Pode ser usado nas chaves de emergência de alavanca séries 518 R, 518 RT, 518 R Ex, 518 RT Ex. | |
| XBRA-518 |
||
| Especificações | Alavanca de acionamento para chave de emergência Fl-518, composta de alavanca de aço com pino trava de aço inoxidável e olhal de aço fundido bicromatizado para fixação do cabo de aço, pintura final amarelo eletrostática. |  |
| Peso | 0,25kg | |
| Observações | Pode ser usado na chave FA-518 | |
| X-TMP | ||
| Especificações | Tampão de PVC de 3/4" GAS |  |
| Peso | 0,05kg | |
| Observações | serve para todas as chaves com conexão elétrica 3/4" | |
