Chave de emergência à prova de explosão

Utilizada para paradas de emergência em correias transportadoras, com detecção de cabo frouxo.
Acionamento unilateral através de cabo de aço e rearme manual.
Fornecida em robusta carcaça de ferro fundido nodular, ideal para serviço pesado em ambientes potencialmente explosivos com marcação:
Ex db IIB T6 Gb IP-66/67
Ex tb IIIC T85°C Db IP-66/67

Atenção: a mola interna desta chave é muito forte.
Cuidado ao liberar a trava para não machucar a mão com a alavanca de acionamento.

Instruções Gerais:

1 - Descrição do produto FL-518R Ex

(Incluído kit de instalação composto de 1 esticador, 1 parafuso olhal M8 e 2 ganchos conectores para fixação fácil e rápida do cabo de aço)

Chave de emergência acionada por cabo de aço com detecção de cabo frouxo/rompido, para ambientes potencialmente explosivos.
Proteção por invólucro para Grupos IIB e IIIC. Não use em ambientes diferentes dos grupos para os quais a chave foi certificada.

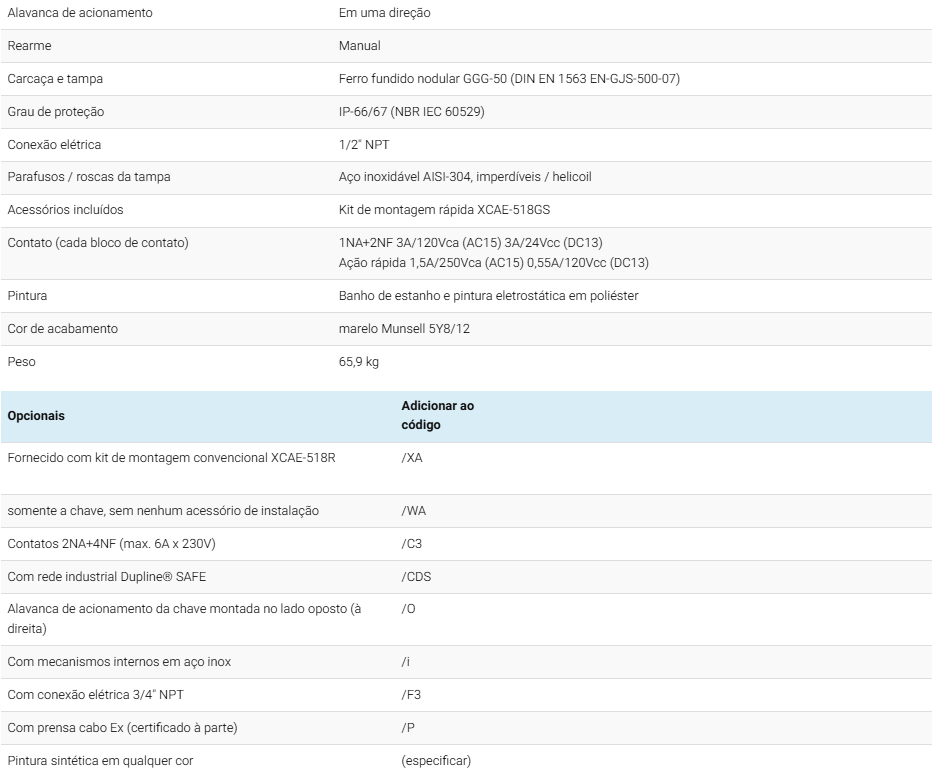

Alavanca de acionamento		Em uma direção
Rearme		Manual
Carcaça e tampa		Ferro fundido nodular GGG-50 (DIN EN 1563 EN-GJS-500-07)
Grau de proteção		IP-66/67 (NBR IEC 60529)
Conexão elétrica		1/2" NPT
Parafusos / roscas da tampa		Aço inoxidável AISI-304, imperdíveis / helicoil
Acessórios incluídos		Kit de montagem rápida XCAE-518GS
Contato (cada bloco de contato)		1NA+2NF 3A/120Vca (AC15) 3A/24Vcc (DC13) Ação rápida 1,5A/250Vca (AC15) 0,55A/120Vcc (DC13)
Pintura		Banho de estanho e pintura eletrostática em poliéster
Cor de acabamento		marelo Munsell 5Y8/12
Peso		65,9 kg
Opcionais	/XA	Fornecido com kit de montagem convencional XCAE-518R
	/WA	somente a chave, sem nenhum acessório de instalação
	/C3	Contatos 2NA+4NF (max. 6A x 230V)
	/CDS	Com rede industrial Dupline® SAFE
	/O	Alavanca de acionamento da chave montada no lado oposto (à direita)
	/i	Com mecanismos internos em aço inox
	/F3	Com conexão elétrica 3/4" NPT
	/P	Com prensa cabo Ex (certificado à parte)
	(especificar)	Pintura sintética em qualquer cor

2 - Instalação da FL-518R Ex

A montagem deve ser feita sempre com a energia desligada.
A instalação deste produto deve ser sempre realizada por técnicos habilitados e com experiência em segurança em ambientes onde exista atmosfera potencialmente explosiva, usando ferramentas apropriadas para realizar a operação de acordo com as normas prescritas para trabalhos em áreas de segurança (por exemplo, equipamentos certificados para uso em áreas Ex).
Deve-se tomar especial cuidado com as superfícies usinadas entre a carcaça e a tampa (ver item 3 desta página). Estas superfícies não podem ser riscadas, amassadas nem danificadas de nenhuma forma. Se estas superfícies estiverem danificadas ou oxidadas, as chaves não devem ser instaladas.
Por questões de segurança, não é permitido ao usuário ou terceiro reparar este produto. Reparos somente podem ser executados pelo fabricante.
As conexões elétricas podem ser feitas via cabos ou condutores dentro de eletrodutos. Se forem usados eletrodutos, estes devem ser instalados segundo as normas para áreas classificadas. A entrada de cabo e a conexão com eletrodutos têm que ser feita sem que se altere qualquer característica da chave. A conexão de aterramento da chave é obrigatória.
Quando a entrada do cabo for feita através de um prensa-cabo, este deve ter o tipo e grau de proteção compatíveis com os da chave e com dimensões compatíveis com o cabo.
O prensa cabo tem que ser apertado até que se garanta 5 fios de acoplamento com a carcaça e, no cabo elétrico, deve ser apertado até que os anéis de vedação garantam a pressão necessária para vedação e grau de proteção. Verificar os detalhes do aperto no manual do fabricante do prensa cabo.

3 - Fechamento da tampa da FL-518R Ex - precauções de segurança

Ao abrir a tampa, deve-se tomar cuidado para proteger a superfície de contato com a carcaça. Não coloque a tampa no chão ou em superfícies que possam danificar a face de contato com a carcaça. Coloque sempre a tampa com a face usinada para cima. Não coloque qualquer objeto sobre a tampa.
Se as superfícies entre a carcaça e a tampa estiverem danificadas ou oxidadas, as chaves não devem ser liberadas para operação.
A proteção à prova de explosão desta chave depende dos seguintes cuidados antes de se colocar a tampa :
• Limpeza cuidadosa e meticulosa para que se tenha certeza de não há qualquer detrito nas faces de contato entre a carcaça e a tampa.
• Verificar se anel o-ring está bem fixado em sua sede na carcaça, sem ondulações ou rupturas.
• A chave é fornecida com graxa aplicada nas faces entre a tampa e carcaça, para proteção contra a corrosão. Antes de fechar a tampa, deve-se repor esta proteção, aplicando uma fina camada de graxa sintética ou semi-sintética, que resista a uma temperatura mínima de 135°C, que não endureça com o tempo, que não contenha solvente que evapore e não cause corrosão na superfície. Aplicar uma camada bem fina, apenas o suficiente para cobrir as faces, impedindo o contato direto do metal com o ar.
• Após fechar a tampa e apertar os parafusos (torque de aperto 6,5 ± 1 N.m), verifique o espaço entre as superfícies da tampa e da carcaça, que deve ser menor que 0,05mm.
• Parafusos sobressalentes para a tampa devem ser fornecidos pela Elmec. Em caso de necessidade urgente de substituição provisória, devem se usados parafusos com resistência mínima de 700 MPa

4 - Inspeções e manutenção em chaves destinadas a ambientes potencialmente
explosivos ( Ex )

As chaves FL-518R Ex são produtos robustos e requerem pouca manutenção. Inspeções ou manutenções internas devem ser feitas com a energia desligada.
Mensalmente, (ou mais frequentemente, a critério do departamento de manutenção do usuário), deve-se fazer o seguinte:
• Verificação da fixação do cabo de aço nas alças da chave. O cabo deve estar esticado, sem acionar o mecanismo da chave de emergência.
• Verificação do estado do cabo de aço. Cabos com cobertura rasgada ou ausente devem ser substituídos.
• Verificação do aperto do cabo nos elementos de fixação (ganchos, esticadores, clipes, etc.) Os elementos de fixação do cabo devem estar em boas condições e com os parafusos e porcas bem apertados para que o cabo não se solte quando a chave de emergência for acionada.
Semestralmente, (ou mais frequentemente, a critério do departamento de manutenção do usuário). A chave deve ser aberta para inspeção dos seguintes itens:
• Estado da vedação: Verifique se há sinais de entrada de pó ou água no interior da chave. Se for identificada a entrada destes materiais, a chave deve ser imediatamente retirada para receber reparos em sua vedação.
• Inspeção visual do contato elétrico que deve estar íntegro e sem oxidações. Qualquer dano visível no bloco de contato requer sua substituição imediata.
• Verificar o funcionamento dos contatos. Mover manualmente a alavanca de acionamento até ocorrer a comutação dos contatos. Usando medidor de continuidade, confirmar a comutação.
• Ao fechar a tampa da chave, seguir rigorosamente os passos do item 3, acima.

5 - Montagem

A chave FL-518R Ex deve ser conectada a um lance de até 150 metros de cabo de aço em linha reta. Em transportadores inclinados pode ser necessário reduzir o comprimento do cabo de aço. O cabo de aço bitola 1/8″, plastificado na cor vermelha, deve ter suportes (fig.1) a cada 2 ou 3 metros em toda a sua extensão.
As chaves são fornecidas com alavanca no lado esquerdo (padrão) ou no lado oposto (opcional /O). As chaves padrão ou com alavanca no lado oposto são funcionalmente idênticas mas permitem que se monte as chaves de forma simétrica em ambos os lados do transportador, deixando as chaves uma em frente à outra (fig. 2).

5.1 Montagem rápida FL-518R Ex:

O kit de montagem rápida XCAE-518GS, fornecido com a chave FL-518R Ex, é composto por 1 parafuso olhal (XSE8-60 – E) 2 ganchos (XGR518 – B), 1 esticador (XEst-E8G – C) galvanizados e podem, opcionalmente, ser fornecidos em aço inoxidável (Kit XCAE-518GS/i). A montagem com este kit é mostrada na fig. 3.

Dc comprimento do lance de cabo (máx. 150 metros)

Dn distância entre o olhal da chave e o primeiro suporte de cabo;

Ds é a distância entre os suportes de cabo (D);

Dv distância mínima entre o ponto fixo (E) e o primeiro suporte de cabo (D);

5.2 Montagem convencional FL-518R Ex/XA:

O kit de montagem convencional XCAE-518R é composto por 8 clipes (XClips – B), 2 sapatilhas (XSapatilhas – C), 1 esticador (XEst516 – D) e 1 parafuso olhal (XPF-P8 – F) galvanizados. Estes itens podem ser fornecidos em aço inoxidável (Kit XCAE-518R/i). A montagem com este kit é mostrada na fig. 4.

Dc é o comprimento do lance de cabo (máximo 150 metros) ;

Dv é a menor distância entre a ponta da laçada do cabo (fig. 5) e o suporte do cabo (E) Recomenda-se no mínimo 80 mm ;

Dn é a distância entre o olhal da chave e o primeiro suporte de cabo ;

Lc é a distância entre suportes de cabo (E)

5.3 Instalação e tensionamento do cabo de aço:

5.3.1 Fixar o parafuso olhal em uma das extremidades do transportador, os suportes de cabo e chave de emergência (A) conforme fig. 3 ou fig.4.
5.3.2 Fechar totalmente o esticador (fig. 6), girando o corpo central no sentido anti-horário e mantendo fixas as alças. Este fechamento permitirá o ajuste fino de tensão no cabo.
5.3.3 Fixar o cabo de aço no parafuso olhal prendendo nos ganchos (fig. 7) ou passando-o pelas sapatilhas e fechando a laçada com 2 clipes (fig. 5). Fixar da mesma forma o esticador. Cortar os excessos de cabo.
5.3.4 O esticamento do cabo de aço deve ser feito da seguinte forma: Mova manualmente a alavanca de acionamento até travar, conforme mostrado na fig. 9. Puxe o cabo de aço, cortando-o na medida necessária para que fique bem esticado ao fixá-lo no olhal da alavanca de acionamento da chave. Aperte firmemente os parafusos dos ganchos (ou clipes) e do esticador, para garantir que o cabo de aço não se solte.

5.3.5 Libere a trava da chave (fig. 10) e abra o esticador (girando-o no sentido horário) até que a alavanca de acionamento fique na posição vertical (fig 3/4). Inclinações de até 5° em relação à vertical para qualquer lado não interferem no funcionamento da chave.
5.3.6 Aperte as contra-porcas do esticador para que ele não perca o ajuste. A instalação mecânica está completa.

VERIFICAÇÕES : A instalação estará correta se: – A alavanca da chave está visualmente na posição vertical. – O cabo de aço está esticado e pode correr livremente nos suportes. – Todas as porcas dos ganchos (ou clipes) estão firmemente apertadas. – Todas as porcas e contra porcas do esticador estão firmemente apertadas. – Puxando o cabo de aço (fig 8), a alavanca de acionamento da chave de emergência é deslocada até travar (fig. 9). Isso deve ser possível em qualquer ponto do cabo. – Quando destrava-se a chave, puxando-se para cima a alavanca de rearme azul (fig. 10), a alavanca de acionamento retorna aproximadamente à posição vertical.

6 - Parada de emergência e cancelamento da sinalização de emergência.

• Situação de emergência é quando há uma situação real ou potencial de lesões a pessoas ou dano ao equipamento. As comissões de segurança das empresas devem treinar aqueles que têm acesso aos locais onde exista risco para que eles saibam identificar quais são estas situações e que providências devem ser tomadas.
• A decisão de acionar a chave de emergência não deve pressupor qualquer consideração do operador.
• Quando se detectar uma situação de emergência, o operador no local, com uma única ação, deverá puxar o cabo de aço em qualquer direção (Fig. 8). A alavanca de acionamento da chave de emergência será deslocada, girando e travando na posição mostrada na Fig. 9. Quando a alavanca de acionamento está travada, os contatos internos estão comutados.
• Uma vez eliminada a situação de emergência, o operador deve se dirigir à chave que comandou a parada de emergência e puxar para cima a alavanca de rearme azul (fig. 10) para liberar a trava. De acordo com as normas de segurança, o rearme tem que ser feito manualmente, de forma deliberada, no local onde foi sinalizada a emergência.
• A chave na posição de emergência bloqueia a partida do transportador. O rearme da chave libera o religamento do transportador, mas não pode comandar sua partida. Deve existir um procedimento adequado de partida do transportador para garantir a segurança. Os operadores que trabalham próximos ao equipamento devem possuir treinamento adequado sobre os procedimentos de emergência e partida. Este treinamento é de responsabilidade da empresa proprietária do transportador.

7 - Detecção de cabo frouxo ou cabo rompido

• Na ocorrência de ruptura ou afrouxamento do cabo de aço, a mola de tração interna à chave puxará o cabo no sentido oposto do local onde ocorreu o afrouxamento ou ruptura, comutando os contatos internos, sinalizando emergência e forçando a parada do equipamento. Será necessário que seja feita a recolocação do cabo de aço conforme descrito no item 5.3 desta página.

Este produto, quando instalado de acordo com este manual, está de acordo com as normas, NBR ISO 13850 e NBR IEC 60947-5-5, NBR13742, NBR14153, NBR14154

Dimensões:

Diagrama Elétrico:

1NA+2NF

Acessórios:

XCABO-V
Especificações	Cabo de aço para acionamento de chave de parada de emergência, com alma de aço galvanizado de 1/8", plastificado na cor vermelha, com diâmetro final de 3/16"
Peso	0,05kg
Observações	Cabo em PVC
Opcionais	/i: alma de aço inoxidável AISI 316

XEST-E8G
Especificações	Esticador em aço com tratamento anticorrosivo geomet; Parafusos em aço inox AISI 304.
Peso	0,2kg
Opcionais	/i: em aço inox AISI 304

XGR-518
Especificações	Gancho de cabo de aço para montagem rápida, em aço SAE 1020 com tratamento anticorrosivo geomet. Parafusos em aço inox AISI 304.
Peso	0,1kg
Opcionais	/i: em aço inox AISI 304

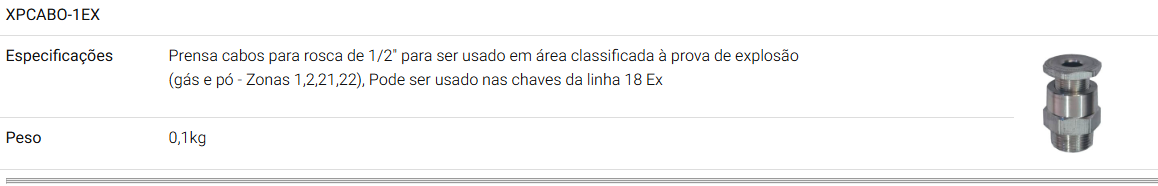

[table “203” not found /]

XCAE-518GS
Especificações	Kit para fixação rápida de cabo de aço em chave de emergencia simples, composto de 1 esticador com tratamento anticorrosivo geomet, modelo XEST-E8G 2 ganchos com tratamento anticorrosivo geomet, modelo XGR-518 1 parafuso olhal M8 Parafusos em aço inox AISI 304
Peso	0,4kg
Observações	Para chaves FL-518 R e FA-518 R
Opcionais	/i: componentes em aço inox AISI 304

XCAE-500 R
Especificações	Kit de acessórios de instalação de chave de emergência com detecção de cabo rompido, composto de 1 esticador 5/16", 4 sapatilhas 3/16" e 8 clips 3/16"; todos galvanizados
Peso	0,3kg
Observações	Para utilização nas chaves FL-512/RD, FL-512/RE, FL-512/1DR, FL-512/1ER, FA-511R
Opcionais	/i: em aço inoxidável (esticador será M8)

[table “205” not found /]

XSUPORTE/F40/38/12
Especificações	Suporte espiral em aço carbonono zincado, com sextavado externo de 1/2" e rosca fêmea 3/8" x 16 UNC, comprimento total 120 mm (85mm de corpo + 35mm de olhal). Pintura final amerelo eletrostática.
Peso	0,1kg
Observações	Deve ser utilizado a cada 3 metros do cabo de aço
	/F40/10/12: "corpo de aço carbono zincado, com sextavado externo de 1/2"" e rosca fêmea M10 x 1,5 mm, com pintura eletrostática amarela"
	/F40/12/14: "corpo de aço carbono zincado, com sextavado externo de 9/16"" e rosca fêmea M12 x 1,75 mm, com pintura eletrostática amarela"
	/F40/8/12: "corpo de aço carbono zincado, com sextavado externo de 1/2"" e rosca fêmea M8 x 1,25 mm, com pintura eletrostática amarela"

XSUPORTE
Especificações	Suporte espiral em aço carbono, diâmetro de 1/4" , pintura final em wash primer cinza comprimento total 120 mm (80mm de corpo + 40mm de olhal)
Peso	0,08kg
Observações	Deve ser utilizado a cada 3 metros do cabo de aço
Opcionais	/625: fundo com revestimento geomet, com rosca M6 x 25 e 1 par de porcas / arruelas de pressão
	/625/L2: 110 mm de corpo, fundo com revestimento geomet, com rosca M6 x 25 e 1 par de porcas / arruelas de pressão
	/630: fundo com revestimento geomet, com rosca M6 x 30 e 1 par de porcas / arruelas de pressão
	/630/L1: 55 mm de corpo de aço carbono com revestimento em geomet, com rosca M6 x 30 e 1 par de porcas / arruelas de pressão
	/i: de aço inoxidável

Sobressalentes:

X-JUT-S18Ex
Especificações	Junta de vedação, tipo anel o´ring de silicone, diâmetro 2,62 mm
Peso	0,03kg
Observações	serve para as chaves da série 18

XMIC-3SE5
Especificações	Microrruptor de ação rápida com contatos 1NA + 2NF, capacidade: 3 A / 120 Vca ; 1,5 A / 240 Vca (AC-15), 3 A / 24 Vcc, 0,55 A / 125 Vcc, 0,27 A / 250 Vcc (DC-13), terminais com parafuso para conexão elétrica máxima de 2 x 2,5 mm²/fio e 2 x 1,5 mm²/cabo. Incluído 2 parafusos de fixação fenda/philips M4 x 12 inox.
Peso	0,04kg

XPMC-LG1
Especificações	Placa de montagem de aço inox com alavanca de acionamento para um microrruptor. Incluido placa inox para fixar o bloco de contato com 1 parafuso philips e 2 parafusos inox sextavados M4x10 para fixação da placa na chave.
Peso	0,12 kg
Observaçoes	Pode ser usado nas chaves de emergência de alavanca séries 518 R, 518 RT, 518 R Ex, 518 RT Ex.

XBRA-518
Especificações	Alavanca de acionamento para chave de emergência Fl-518, composta de alavanca de aço com pino trava de aço inoxidável e olhal de aço fundido bicromatizado para fixação do cabo de aço, pintura final amarelo eletrostática.
Peso	0,25kg
Observações	Pode ser usado na chave FA-518
