FL-512R

Sistema de Gestão da Qualidade

Chave com bandeiras de sinalização / Carcaça em ferro fundido

Utilizada para sinalização de rompimento de cabos de aço de chaves de emergência.
Acionamento automático por meio de mola interna.
Fornecida em robusta carcaça de ferro fundido, ideal para serviço pesado em ambientes agressivos e instalações ao tempo.

Especificações:


Especificações	FL-512 RR	FL-512 / 1ER	FL-512 / 1DR
Operação
Olhal de fixação do cabo	Nas duas direções	à esquerda do operador	à direita do operador
Detecção do cabo rompido	Automática	Automática	Automática
Materiais
Carcaça	Ferro fundido	Ferro fundido	Ferro fundido
Grau de proteção	IP-65	IP-65	IP-65
Parafusos da tampa	Aço inoxidável, imperdíveis	Aço inoxidável, imperdíveis	Aço inoxidável, imperdíveis
Parafusos allen de fixação	3 parafusos de fixação allen M6 x 50 oxidados, com porcas e arruelas de pressão inoxidáveis	3 parafusos de fixação allen M6 x 50 oxidados, com porcas e arruelas de pressão inoxidáveis	3 parafusos de fixação allen M6 x 50 oxidados, com porcas e arruelas de pressão inoxidáveis
Mancais e buchas	Bronze	Bronze	Bronze
Eixo	Aço inoxidável	Aço inoxidável	Aço inoxidável
Molas	Aço inoxidável	Aço inoxidável	Aço inoxidável
Pintura	Poliéster, eletrostática	Poliéster, eletrostática	Poliéster, eletrostática
Cor de acabamento	Amarelo segurança Munsell 5Y8/12	Amarelo segurança Munsell 5Y8/12	Amarelo segurança Munsell 5Y8/12
Placa de indentificação	Aço inoxidável	Aço inoxidável	Aço inoxidável
Peso	4,5kg	3,6kg	3,6kg
Contatos elétricos
Acionamento dos contatos	Simultâneo / ação positiva	Simultâneo / ação positiva	Simultâneo / ação positiva
Quantidade / tipo	1NA+2NF / microrruptor de ação rápida	1NA+2NF / microrruptor de ação rápida	1NA+2NF / microrruptor de ação rápida
Corrente / tensão	3A / 120Vca (AC-15); 3A / 24Vcc (DC-13); V max = 400V	3A / 120Vca (AC-15); 3A / 24Vcc (DC-13); V max = 400V	3A / 120Vca (AC-15); 3A / 24Vcc (DC-13); V max = 400V
Conexão elétrica	1 x ¾ “ rosca GAS	1 x ¾ “ rosca GAS	1 x ¾ “ rosca GAS

Dimensões: FL-512 RR

Dimensões: FL-512 / 1DR

Dimensões: FL-512 RE

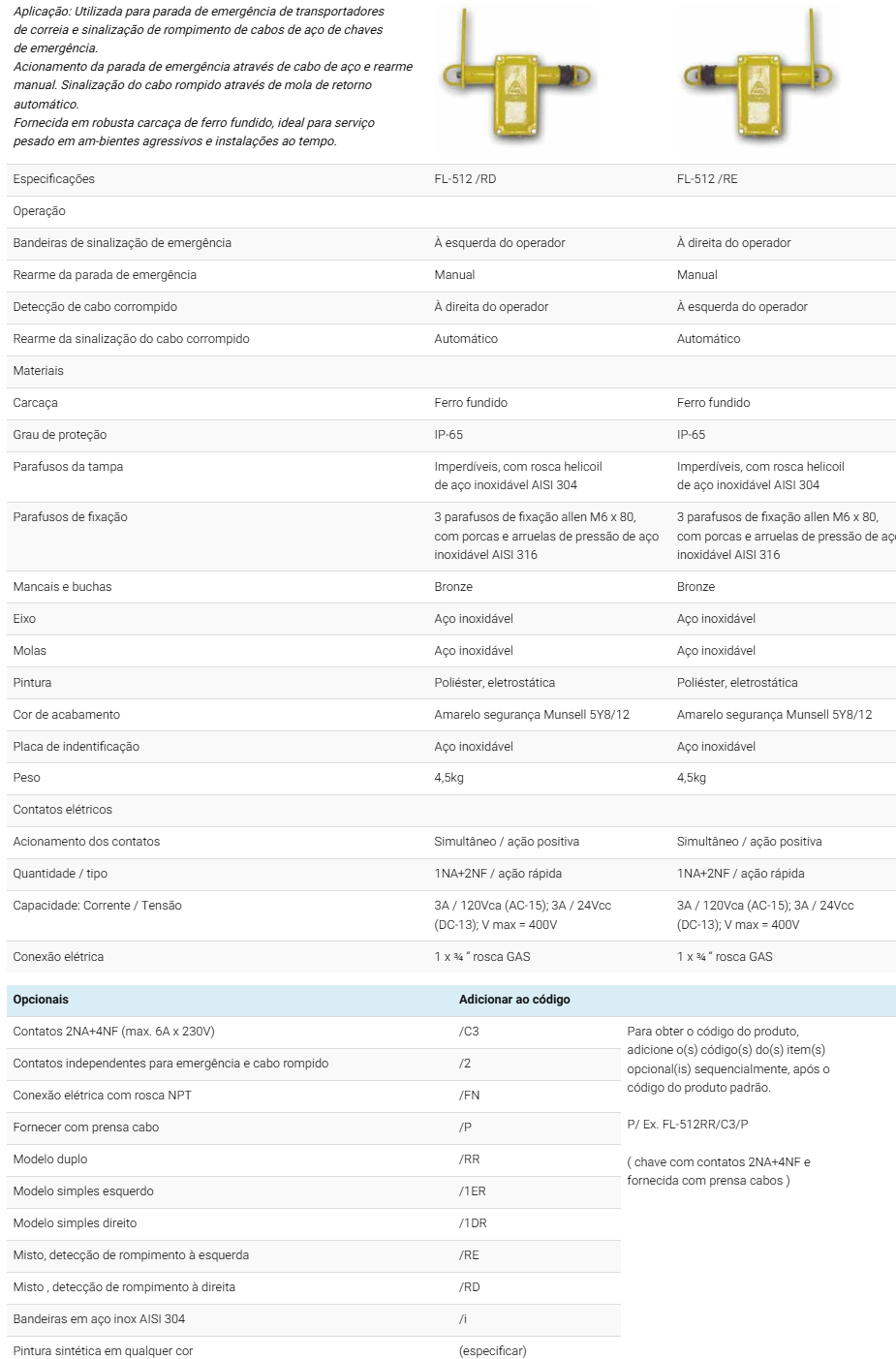

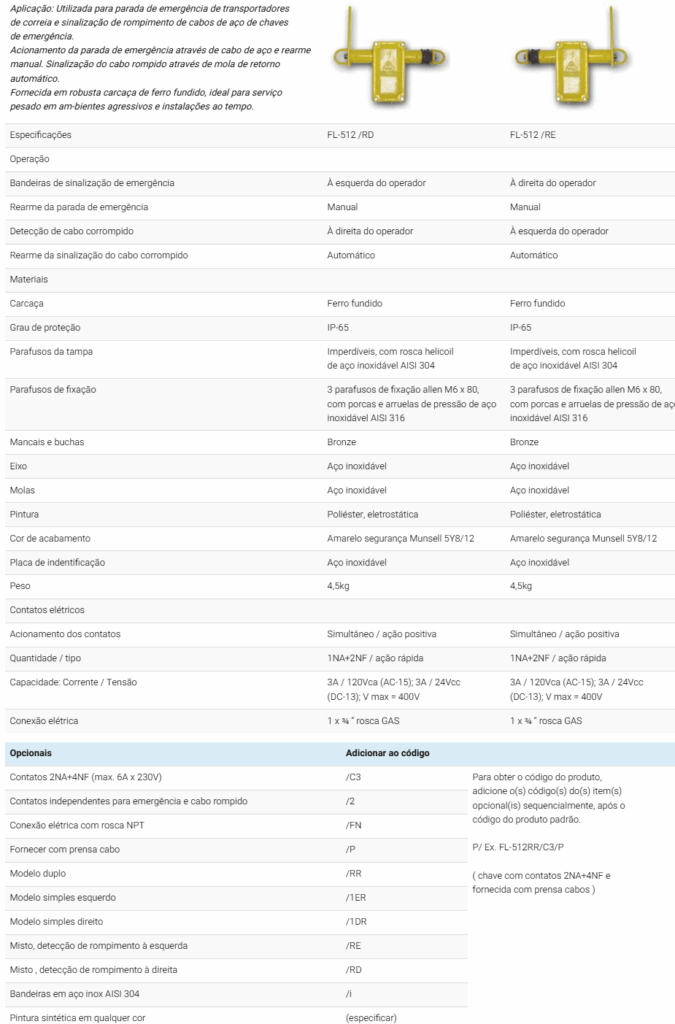

Aplicação: Utilizada para parada de emergência de transportadores de correia e sinalização de rompimento de cabos de aço de chaves de emergência. Acionamento da parada de emergência através de cabo de aço e rearme manual. Sinalização do cabo rompido através de mola de retorno automático. Fornecida em robusta carcaça de ferro fundido, ideal para serviço pesado em am-bientes agressivos e instalações ao tempo.
Especificações	FL-512 /RD	FL-512 /RE
Operação
Bandeiras de sinalização de emergência	À esquerda do operador	À direita do operador
Rearme da parada de emergência	Manual	Manual
Detecção de cabo corrompido	À direita do operador	À esquerda do operador
Rearme da sinalização do cabo corrompido	Automático	Automático
Materiais
Carcaça	Ferro fundido	Ferro fundido
Grau de proteção	IP-65	IP-65
Parafusos da tampa	Aço inoxidável, imperdíveis	Aço inoxidável, imperdíveis
Parafusos allen de fixação	3 parafusos de fixação allen M6 x 50 oxidados, com porcas e arruelas de pressão inoxidáveis	3 parafusos de fixação allen M6 x 50 oxidados, com porcas e arruelas de pressão inoxidáveis
Mancais e buchas	Bronze	Bronze
Eixo	Aço inoxidável	Aço inoxidável
Molas	Aço inoxidável	Aço inoxidável
Pintura	Poliéster, eletrostática	Poliéster, eletrostática
Cor de acabamento	Amarelo segurança Munsell 5Y8/12	Amarelo segurança Munsell 5Y8/12
Placa de indentificação	Aço inoxidável	Aço inoxidável
Peso	4,5kg	4,5kg
Contatos elétricos
Acionamento dos contatos	Simultâneo / ação positiva	Simultâneo / ação positiva
Quantidade / tipo	1NA+2NF / ação rápida	1NA+2NF / ação rápida
Corrente / tensão	3A / 120Vca (AC-15); 3A / 24Vcc (DC-13); V max = 400V	3A / 120Vca (AC-15); 3A / 24Vcc (DC-13); V max = 400V
Conexão elétrica	1 x ¾ “ rosca GAS	1 x ¾ “ rosca GAS

Opcionais	Adicionar ao código
Contatos 2NA+4NF (max. 6A x 230V)	/C3	Para obter o código do produto, adicione o(s) código(s) do(s) item(s) opcional(is) sequencialmente, após o código do produto padrão. P/ Ex. FL-512RR/C3/P ( chave com contatos 2NA+4NF e fornecida com prensa cabos )
Contatos independentes para emergência e cabo rompido	/2
Conexão elétrica com rosca NPT	/FN
Fornecer com prensa cabo	/P
Modelo duplo	/RR
Modelo simples esquerdo	/1ER
Modelo simples direito	/1DR
Misto, detecção de rompimento à esquerda	/RE
Misto , detecção de rompimento à direita	/RD
Bandeiras em aço inox AISI 304	/i
Pintura sintética em qualquer cor	(especificar)

Atende NBR14.153, NBR14.154, NBR13.742, NBR ISO 13850 e NBR IEC 60947-5-5 /// Atende NBR13.759 se usada com FL-512

Instruções Gerais:

1 - Montagem das chaves :

• As chaves de emergência FL-512 RR devem ser usadas em um ou nos dois lados da correia, sempre que existir a possibilidade de trânsito de pessoas nos dois lados. Devem ser colocadas de forma a permitir o livre acesso à toda a extensão do cabo de aço acionador. O cabo deverá correr livremente em seus suportes e estar esticado, sem entretanto forçar a mola da chave.
• As chaves de detecção de cabo rompido devem ser usadas em conjunto com as chaves de emergência. Seu objetivo é acionar um contato quando o cabo de aço afrouxar ou romper.
• As chaves devem ser espaçadas no máximo a 25 metros da chave de emergência. Há diversas possibilidades de montagem desta chave, que deve sempre estar ligada a uma chave de emergência:
• O cabo de aço deve ser esticado até que o eixo do acionamento encoste no batente. Prenda então o cabo na alça conforme indicado na fig. 5. Recomendamos o uso de esticador próximo à chave de emergência para facilitar o ajuste de cabo esticado.
• O cabo de aço recomendado é o de 1/8″ plastificado, preferencialmente na cor vermelha para facilitar sua visualização.
• Devem existir suportes para o cabo de aço (Fig. 6) a cada 3 metros.
• A chave deve ser montada preferencialmente em uma base usinada, podendo, alternativamente, ser utilizada uma chapa fina (1/4″) como base.
• Para instalar as chaves detectoras de rompimento de cabos em instalações já existentes, veja nosso boletim técnico n°14, com maiores informações sobre as normas NBR13.759, NBR13.742, NBR14.153 e NBR14.154.

2 - Conexões elétricas :

• As tubulações devem ser montadas de modo a não introduzir tensões na carcaças. Preferencialmente devem ser usadas ligações flexíveis. Em atmosferas muito poluídas, é aconselhável o uso de um selo junto à chave.
• Os condutores devem ter uma seção de cobre máxima de 2×1,5 mm² (cabo com terminal).
• A chave deve operar no circuito de controle do transportador. Não deve ligar/desligar diretamente o motor do equipamento.

3 - Operação :

• Se o cabo afrouxar ou romper, a mola interna do mecanismo recolherá o eixo e acionará o contato interno, sinalizando o cabo frouxo (rompido).
• Para rearme, estique o cabo e prenda suas pontas na alça da chave conforme descrito no item “1 – Montagem das chaves”.

4 - Manutenção :

• As chaves são lubrificadas com graxa tipo bissulfeto de molibdênio e estão em condições de operar em regime normal por vários anos. Ocasionalmente deverão ser levadas à oficina para limpeza e lubrificação.
• As peças sobressalentes são fornecidas pela ELMEC. Para fazer a substituição, recomenda-se que a chave seja levada a uma oficina apropriada.
• Opcionalmente, a chave pode ser enviada à ELMEC para manutenção.

Diagrama Elétrico:

1NA+2NF

2NA+4NF

1NF por bandeira

1SPDT por bandeira

Acessórios:

XPCABO-2
Especificações	Prensa cabos para rosca de 3/4"
Peso
Observações	Pode ser usado nas todas as chaves da Elmec que utilizam rosca 3/4"

XCABO-V
Especificações	Cabo de aço para acionamento de chave de parada de emergência, com alma de aço galvanizado de 1/8", plastificado na cor vermelha, com diâmetro final de 3/16"
Peso	0,05kg
Observações	Cabo em PVC
Opcionais	/i: alma de aço inoxidável AISI 316

XCAE-500 R
Especificações	Kit de acessórios de instalação de chave de emergência com detecção de cabo rompido, composto de 1 esticador 5/16", 4 sapatilhas 3/16" e 8 clips 3/16"; todos galvanizados
Peso	0,3kg
Observações	Para utilização nas chaves FL-512/RD, FL-512/RE, FL-512/1DR, FL-512/1ER, FA-511R
Opcionais	/i: em aço inoxidável (esticador será M8)

XCAE-500 RR
Especificações	Kit de acessórios de instalação de chave detectora de cabo rompido, composto de 2 esticadores 5/16", 8 sapatilhas 3/16" e 16 clips 3/16"; todos galvanizados
Peso	0,6kg
Observações	Para utilização nas chaves FL-512 RR e FL_FA-518 RT/XA; FL_FA 518 RT/XA/XM
Opcionais	/i: em aço inoxidável (esticador será M8)
	/XC50: 50 metros de cabo de aço; XCABO-V
	/XS16: 16 suportes do cabo de aço; XSUPORTE

[table “205” not found /]

XSUPORTE
Especificações	Suporte espiral em aço carbono, diâmetro de 1/4" , pintura final em wash primer cinza comprimento total 120 mm (80mm de corpo + 40mm de olhal)
Peso	0,08kg
Observações	Deve ser utilizado a cada 3 metros do cabo de aço
Opcionais	/625: fundo com revestimento geomet, com rosca M6 x 25 e 1 par de porcas / arruelas de pressão
	/625/L2: 110 mm de corpo, fundo com revestimento geomet, com rosca M6 x 25 e 1 par de porcas / arruelas de pressão
	/630: fundo com revestimento geomet, com rosca M6 x 30 e 1 par de porcas / arruelas de pressão
	/630/L1: 55 mm de corpo de aço carbono com revestimento em geomet, com rosca M6 x 30 e 1 par de porcas / arruelas de pressão
	/i: de aço inoxidável

XSUPORTE/F40/38/12
Especificações	Suporte espiral em aço carbonono zincado, com sextavado externo de 1/2" e rosca fêmea 3/8" x 16 UNC, comprimento total 120 mm (85mm de corpo + 35mm de olhal). Pintura final amerelo eletrostática.
Peso	0,1kg
Observações	Deve ser utilizado a cada 3 metros do cabo de aço
	/F40/10/12: "corpo de aço carbono zincado, com sextavado externo de 1/2"" e rosca fêmea M10 x 1,5 mm, com pintura eletrostática amarela"
	/F40/12/14: "corpo de aço carbono zincado, com sextavado externo de 9/16"" e rosca fêmea M12 x 1,75 mm, com pintura eletrostática amarela"
	/F40/8/12: "corpo de aço carbono zincado, com sextavado externo de 1/2"" e rosca fêmea M8 x 1,25 mm, com pintura eletrostática amarela"

X-TMP
Especificações	Tampão de PVC de 3/4" GAS
Peso	0,05kg
Observações	serve para todas as chaves com conexão elétrica 3/4"

Sobressalentes:

XCAC-500D
Especificações	Conjunto de acionamento do lado direito para chave de emergência com bandeiras, composto de tubo roscado com mecanismos de acionamento, e bandeira de sinalização com alça para fixação do cabo de aço, pintura final amarelo eletrostática
Peso	0,8kg
Observações	Pode ser usado nas chaves FL-512 , FL-514, FA-514 e FA-511/D
Opcionais	/C4: com ímã para receber sensor magnético série SM

XCAC-500E
Especificações	Conjunto de acionamento do lado esquerdo para chave de emergência com bandeiras, composto de tubo roscado com mecanismos de acionamento, e bandeira de sinalização com alça para fixação do cabo de aço, pintura final amarelo eletrostática
Peso	0,8kg
Observações	Pode ser usado nas chaves FL-512 , FL-514, FA-514 e FA-511/E
Opcionais	/C4: com ímã para receber sensor magnético série SM

XMIC-3SE5
Especificações	Microrruptor de ação rápida com contatos 1NA + 2NF, capacidade: 3 A / 120 Vca ; 1,5 A / 240 Vca (AC-15), 3 A / 24 Vcc, 0,55 A / 125 Vcc, 0,27 A / 250 Vcc (DC-13), terminais com parafuso para conexão elétrica máxima de 2 x 2,5 mm²/fio e 2 x 1,5 mm²/cabo. Incluído 2 parafusos de fixação fenda/philips M4 x 12 inox.
Peso	0,04kg

X-TMP
Especificações	Tampão de PVC de 3/4" GAS
Peso	0,05kg
Observações	serve para todas as chaves com conexão elétrica 3/4"

Os Dados Desta Página Podem Ser Alterados Sem Aviso Prévio
