FL-512

Sistema de Gestão da Qualidade

Chave com bandeiras de sinalização / Carcaça em ferro fundido

Utilizada para paradas de emergência em correias transportadoras.
Acionamento através de cabo de aço e rearme manual.
Fornecida em robusta carcaça de ferro fundido, ideal para serviço pesado em ambientes agressivos e instalações ao tempo.

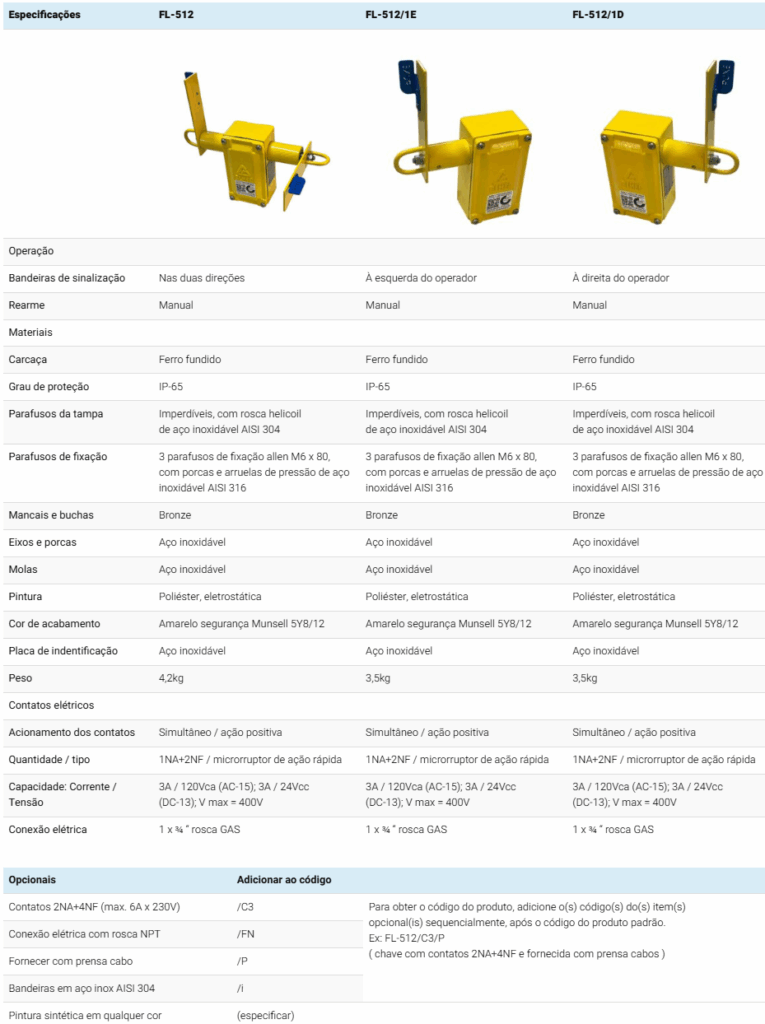

Especificações:


Especificações	FL-512	FL-512/1E	FL-512/1D
Operação
Bandeiras de sinalização	Nas duas direções	À esquerda do operador	À direita do operador
Rearme	Manual	Manual	Manual
Materiais
Carcaça	Ferro fundido	Ferro fundido	Ferro fundido
Grau de proteção	IP-65	IP-65	IP-65
Parafusos da tampa	Imperdíveis, com rosca helicoil de aço inoxidável AISI 304	Imperdíveis, com rosca helicoil de aço inoxidável AISI 304	Imperdíveis, com rosca helicoil de aço inoxidável AISI 304
Parafusos de fixação	3 parafusos de fixação allen M6 x 80, com porcas e arruelas de pressão de aço inoxidável AISI 316	3 parafusos de fixação allen M6 x 80, com porcas e arruelas de pressão de aço inoxidável AISI 316	3 parafusos de fixação allen M6 x 80, com porcas e arruelas de pressão de aço inoxidável AISI 316
Mancais e buchas	Bronze	Bronze	Bronze
Eixos e porcas	Aço inoxidável	Aço inoxidável	Aço inoxidável
Molas	Aço inoxidável	Aço inoxidável	Aço inoxidável
Pintura	Poliéster, eletrostática	Poliéster, eletrostática	Poliéster, eletrostática
Cor de acabamento	Amarelo segurança Munsell 5Y8/12	Amarelo segurança Munsell 5Y8/12	Amarelo segurança Munsell 5Y8/12
Placa de indentificação	Aço inoxidável	Aço inoxidável	Aço inoxidável
Peso	4,2kg	3,5kg	3,5kg
Contatos elétricos
Acionamento dos contatos	Simultâneo / ação positiva	Simultâneo / ação positiva	Simultâneo / ação positiva
Quantidade / tipo	1NA+2NF / microrruptor de ação rápida	1NA+2NF / microrruptor de ação rápida	1NA+2NF / microrruptor de ação rápida
Capacidade: Corrente / Tensão	3A / 120Vca (AC-15); 3A / 24Vcc (DC-13); V max = 400V	3A / 120Vca (AC-15); 3A / 24Vcc (DC-13); V max = 400V	3A / 120Vca (AC-15); 3A / 24Vcc (DC-13); V max = 400V
Conexão elétrica	1 x ¾ “ rosca GAS	1 x ¾ “ rosca GAS	1 x ¾ “ rosca GAS

Opcionais	Adicionar ao código
Contatos 2NA+4NF (max. 6A x 230V)	/C3	Para obter o código do produto, adicione o(s) código(s) do(s) item(s) opcional(is) sequencialmente, após o código do produto padrão. Ex: FL-512/C3/P ( chave com contatos 2NA+4NF e fornecida com prensa cabos )
Conexão elétrica com rosca NPT	/FN
Fornecer com prensa cabo	/P
Bandeiras em aço inox AISI 304	/i
Pintura sintética em qualquer cor	(especificar)

Atende NBR14.153, NBR14.154, NBR13.742, NBR ISO 13850 e NBR IEC 60947-5-5 /// Atende NBR13.759 se usada com FL-512 RR

Instruções Gerais:

1 - Montagem das chaves :

• As chaves de emergência FL-512 devem ser usadas em um ou nos dois lados da correia sempre que existir a possibilidade de trânsito de pessoas nos dois lados. Devem ser colocadas de forma a permitir o livre acesso à toda a extensão do cabo de aço acionador. O cabo deverá correr livremente em seus suportes e estar esticado, sem entretanto forçar a mola da chave.
• O cabo de aço recomendado é o de 1/8″ plastificado, preferencialmente na cor vermelha para facilitar sua visualização. A forma de prendê-lo nos olhais da chave está indicado na figura 1.
• Devem existir suportes para o cabo de aço (Fig. 2) a cada 3 metros.
• A chave deve ser montada preferencialmente em uma base usinada, podendo, alternativamente, ser utilizada uma chapa fina (1/4″) como base.
• Comprimento máximo do cabo de aço: 25 metros, para cada lado. Condições especiais como transportador muito inclinado, altas velocidades, material perigoso, carregamento irregular, etc., podem indicar o uso de mais chaves.
• Para atender a NBR 13.759, deve-se usar adicionalmente as chaves FL-512 RR.

2 - Conexões elétricas :

• As tubulações devem ser montadas de modo a não introduzir tensões na carcaças. Preferencialmente devem ser usadas ligações flexíveis. Em atmosferas muito poluídas, é aconselhável o uso de um selo junto à chave.
• Os condutores devem ter uma seção de cobre máxima de 2×1,5 mm² (cabo com terminal).
• A chave deve operar no circuito de controle do transportador. Não deve ligar/desligar diretamente o motor do equipamento.

3 - Operação :

• Na ocorrência de emergência, o operador presente no local deve puxar em qualquer direção o cabo de aço. O eixo da chave será deslocado e girará 90°; travando nessa posição.
• Para voltar a chave à posição normal, manualmente, gire suavemente a bandeira para a posição de espera. Ela recolherá o eixo e travará nesta posição. Não force o giro da bandeira. Não use ferramentas para girá-la. Se a bandeira for forçada contra a trava ou contra os batentes, poderá ter sua estria danificada.

4 - Manutenção :

• As chaves são lubrificadas com graxa tipo bissulfeto de molibdênio e estão em condições de operar em regime normal por vários anos. Ocasionalmente deverão ser levadas à oficina para limpeza e lubrificação.
• As peças sobressalentes são fornecidas pela ELMEC. Para fazer a substituição, recomenda-se que a chave seja levada a uma oficina apropriada.
• Opcionalmente, a chave pode ser enviada à ELMEC para manutenção.

Dimensões:

Diagrama Elétrico:

1NA+2NF

2NA+4NF

Acessórios:

XPCABO-2
Especificações	Prensa cabos para rosca de 3/4"
Peso
Observações	Pode ser usado nas todas as chaves da Elmec que utilizam rosca 3/4"

XCABO-V
Especificações	Cabo de aço para acionamento de chave de parada de emergência, com alma de aço galvanizado de 1/8", plastificado na cor vermelha, com diâmetro final de 3/16"
Peso	0,05kg
Observações	Cabo em PVC
Opcionais	/i: alma de aço inoxidável AISI 316

XCLIPS
Especificações	Clips 3/16" (grampo) galvanizado, para fixar cabo de aço de 1/8" plastificado
Peso	0,01kg
Opcionais	/i: componentes em aço inox AISI 304

XEST-516
Especificações	Esticador gancho x gancho 5/16" galvanizado, para cabo de aço 3/16", com contra porcas.
Peso	0,2kg
Opcionais	/i: em aço inoxidável (esticador será M8)

XSAPATILHA
Especificações	Sapatilha 3/16" galvanizada, para proteger cabo de aço de 1/8" plastificado
Peso	0,01kg
Opcionais	/i: de aço inoxidável AISI 304

[table “205” not found /]

XSUPORTE/F40/38/12
Especificações	Suporte espiral em aço carbonono zincado, com sextavado externo de 1/2" e rosca fêmea 3/8" x 16 UNC, comprimento total 120 mm (85mm de corpo + 35mm de olhal). Pintura final amerelo eletrostática.
Peso	0,1kg
Observações	Deve ser utilizado a cada 3 metros do cabo de aço
	/F40/10/12: "corpo de aço carbono zincado, com sextavado externo de 1/2"" e rosca fêmea M10 x 1,5 mm, com pintura eletrostática amarela"
	/F40/12/14: "corpo de aço carbono zincado, com sextavado externo de 9/16"" e rosca fêmea M12 x 1,75 mm, com pintura eletrostática amarela"
	/F40/8/12: "corpo de aço carbono zincado, com sextavado externo de 1/2"" e rosca fêmea M8 x 1,25 mm, com pintura eletrostática amarela"

XSUPORTE
Especificações	Suporte espiral em aço carbono, diâmetro de 1/4" , pintura final em wash primer cinza comprimento total 120 mm (80mm de corpo + 40mm de olhal)
Peso	0,08kg
Observações	Deve ser utilizado a cada 3 metros do cabo de aço
Opcionais	/625: fundo com revestimento geomet, com rosca M6 x 25 e 1 par de porcas / arruelas de pressão
	/625/L2: 110 mm de corpo, fundo com revestimento geomet, com rosca M6 x 25 e 1 par de porcas / arruelas de pressão
	/630: fundo com revestimento geomet, com rosca M6 x 30 e 1 par de porcas / arruelas de pressão
	/630/L1: 55 mm de corpo de aço carbono com revestimento em geomet, com rosca M6 x 30 e 1 par de porcas / arruelas de pressão
	/i: de aço inoxidável

Sobressalentes:

X-JUT-512
Especificações	Junta de vedação de borracha nitrílica 60 shore
Peso	0,03kg
Observações	serve para as chaves FL312 e FL-512
Opcionais	/T: de borracha de silicone para alta temperatura (até 200°C)

XBAN-500
Especificações	Bandeira de chapa de aço com alça para fixação do cabo de aço para chave de emergência, pintura final amarelo eletrostática
Peso	0,3kg
Observações	Serve para as chaves FL-512, FA-511, FL-514
Opcionais	/i: Descrição Bandeira em aço inox

XMIC-3SE5
Especificações	Microrruptor de ação rápida com contatos 1NA + 2NF, capacidade: 3 A / 120 Vca ; 1,5 A / 240 Vca (AC-15), 3 A / 24 Vcc, 0,55 A / 125 Vcc, 0,27 A / 250 Vcc (DC-13), terminais com parafuso para conexão elétrica máxima de 2 x 2,5 mm²/fio e 2 x 1,5 mm²/cabo. Incluído 2 parafusos de fixação fenda/philips M4 x 12 inox.
Peso	0,04kg

XPF-P12
Especificações	Composto de 3 parafusos tipo allen M6 x 50, 3 arruelas lisas e 3 porcas. Todos de aço inox AISI 316. Para fixação da carcaça das chaves FL-312 e FL-512.

XCAC-500D
Especificações	Conjunto de acionamento do lado direito para chave de emergência com bandeiras, composto de tubo roscado com mecanismos de acionamento, e bandeira de sinalização com alça para fixação do cabo de aço, pintura final amarelo eletrostática
Peso	0,8kg
Observações	Pode ser usado nas chaves FL-512 , FL-514, FA-514 e FA-511/D
Opcionais	/C4: com ímã para receber sensor magnético série SM

XCAC-500E
Especificações	Conjunto de acionamento do lado esquerdo para chave de emergência com bandeiras, composto de tubo roscado com mecanismos de acionamento, e bandeira de sinalização com alça para fixação do cabo de aço, pintura final amarelo eletrostática
Peso	0,8kg
Observações	Pode ser usado nas chaves FL-512 , FL-514, FA-514 e FA-511/E
Opcionais	/C4: com ímã para receber sensor magnético série SM
