FL-412

Sistema de Gestão da Qualidade

Chave detectora de desalinhamento com rolete

Utilizada para detectar desalinhamento em correias transportadoras.
Acionamento em dois estágios através de rolete de aço blindado com retorno automático.
Fornecida em robusta carcaça de ferro fundido, ideal para serviço pesado em ambientes agressivos, e instalações ao tempo.

[product_files]

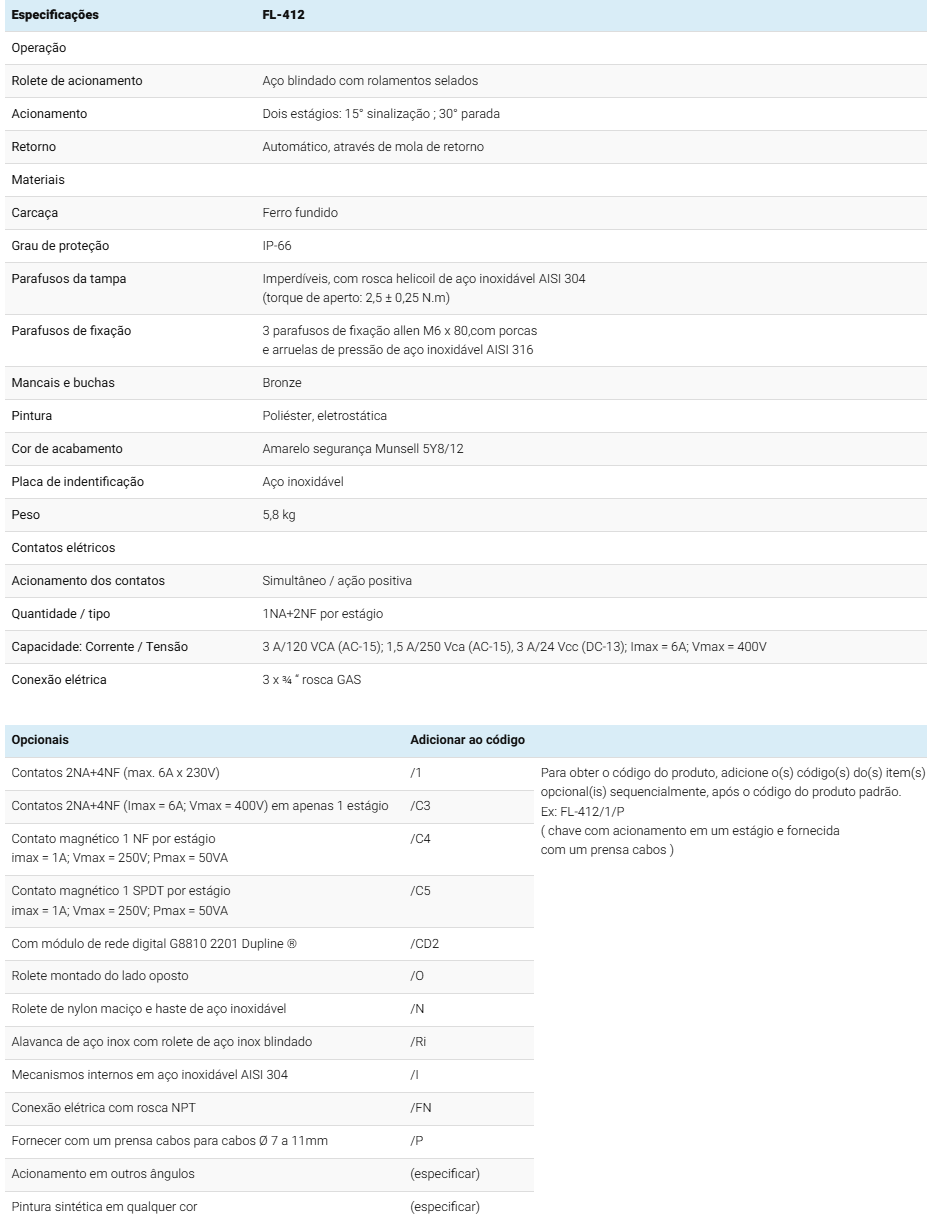

Especificações:

Especificações	FL-412
Operação
Rolete de acionamento	Aço blindado com rolamentos selados
Acionamento	Dois estágios: 15° sinalização ; 30° parada
Retorno	Automático, através de mola de retorno
Materiais
Carcaça	Ferro fundido
Grau de proteção	IP-66
Parafusos da tampa	Imperdíveis, com rosca helicoil de aço inoxidável AISI 304 (torque de aperto: 2,5 ± 0,25 N.m)
Parafusos de fixação	3 parafusos de fixação allen M6 x 80,com porcas e arruelas de pressão de aço inoxidável AISI 316
Mancais e buchas	Bronze
Pintura	Poliéster, eletrostática
Cor de acabamento	Amarelo segurança Munsell 5Y8/12
Placa de identificação	Aço inoxidável
Peso	5,8 kg
Contatos elétricos
Acionamento dos contatos	Simultâneo / ação positiva
Quantidade / tipo	1NA+2NF por estágio
Capacidade: Corrente / Tensão	3 A/120 VCA (AC-15); 1,5 A/250 Vca (AC-15), 3 A/24 Vcc (DC-13); Imax = 6A; Vmax = 400V
Conexão elétrica	3 x ¾ “ rosca GAS

Opcionais	Adicionar ao código
Acionamento em apenas um estágio a 15 graus	/1	Para obter o código do produto, adicione o(s) código(s) do(s) item(s) opcional(is) sequencialmente, após o código do produto padrão. Ex: FL-412/1/P ( chave com acionamento em um estágio e fornecida com um prensa cabos )
Contatos 2NA+4NF (Imax = 6A; Vmax = 400V) em apenas 1 estágio	/C3
Contato magnético 1 NF por estágio imax = 1A; Vmax = 250V; Pmax = 50VA	/C4
Contato magnético 1 SPDT por estágio imax = 1A; Vmax = 250V; Pmax = 50VA	/C5
Com módulo de rede digital G8810 2201 Dupline ®	/CD2
Rolete montado do lado oposto	/O
Rolete de nylon maciço e haste de aço inoxidável	/N
Alavanca de aço inox com rolete de aço inox blindado	/Ri
Mecanismos internos em aço inoxidável AISI 304	/I
Conexão elétrica com rosca NPT	/FN
Fornecer com um prensa cabos para cabos Ø 7 a 11mm	/P
Acionamento em outros ângulos	(especificar)
Pintura sintética em qualquer cor	(especificar)

Atende norma NBR 13.862

Instruções Gerais:

1 - Montagem das chaves :

• Segundo norma NBR 13.862 as chaves detectoras de desalinhamento FL-412 devem ser instaladas em ambos os lados da correia (fig. 1), pelo menos nos seguintes pontos (fig. 2):
a) próximo ao tambor de cabeça;
b) próximo ao tambor de retorno;
c) próximo ao tambor de acionamento;
d) na região do esticamento, no lado do retorno;
e) próximo ao tambor da cabeça de tripers;
f) em regiões com estruturas especiais que possam danificar a correia.
• Deve existir uma folga de 3 cm entre a correia e o rolete. A correia deve atingir perpendicularmente o rolete em seu ponto médio. (fig. 3)
• A chave deve ser montada preferencialmente em uma base usinada, podendo, alternativamente, ser utilizada uma chapa fina (1/4″) como base.
• Não pode haver qualquer obstáculo impedindo a remoçao da tampa ou o aperto dos seus parafusos.
• Para garantir a proteção IP-66, não é necessário aplicar silicone ou qualquer outro selante na tampa ou nos parafusos da chave.
• As chaves devem ser espaçadas de cerca de 40 metros. Condições especiais como transportador muito inclinado, altas velocidades, material perigoso, carregamento irregular, etc., podem indicar o uso de mais chaves.

2 - Conexões elétricas :

• As tubulações devem ser montadas de modo a não introduzir tensões na carcaças. Preferencialmente devem ser usadas ligações flexíveis. Em atmosferas muito poluídas, é aconselhável o uso de um selo junto à chave.
• Os condutores devem ter uma seção de cobre máxima de 2×1,5 mm² (cabo com terminal).

3 - Operação :

• Quando ocorre o desalinhamento da correia, esta se desloca atingindo o rolete da chave, que após inclinar 15 graus, aciona o contato interno de sinalização de desalinhamento. Caso não sejam tomadas medidas corretivas e o deslinhamento aumentar, o rolete continuará inclinando e ao atingir 30 graus, acionará o contato interno para desligar o equipamento. Se o desalinhamento ocorrer momentâneamente e a correia voltar à posição normal, o rolete da chave retorna automaticamente ao ponto inicial.

4 - Manutenção :

As chaves FL-412 são produtos robustos e requerem pouca manutenção. Inspeções ou manutenções internas devem ser feitas com a energia desligada. Mensalmente, deve-se fazer o seguinte:
• Verificar o estado do rolete, que deve estar bem fixado à chave, íntegro e girando livremente. No caso de desgaste ou dano no rolete, este deve ser substituído por outro, fornecido pelo fabricante(modelo padrão XROL-400).
• Verificar se prensa cabo está bem apertado na carcaça e se está bem ajustado ao cabo. Prensa cabo quebrado, frouxo ou mal ajustado ao cabo tem que ser substituído.
• Verificar se os tampões das conexões elétricas não usadas estão bem apertados na carcaça. Tampões quebrados ou com rosca espanada têm que ser substituídos.
• Verificar se os parafusos da tampa estão apertados.
• Verificar se os parafusos de fixação da chave estão bem apertados. Se estiverem frouxos, posicione a chave conforme item 1 antes de apertá-los.
Semestralmente, (ou mais frequentemente, a critério do departamento de manutenção do usuário) com a energia desligada, a chave deve ser aberta para inspecionar:
• Estado da vedação: Verifique se há sinais de entrada de pó ou água no interior da chave. Se for identificada a entrada destes materiais, a chave deve ser imediatamente retirada para receber reparos em sua vedação.
• Inspeção visual do contato e seus terminais de conexão com os condutores, que devem estar íntegros e sem oxidações. Qualquer dano visível no bloco de contato (modelo padrão XMIC-SIE) ou nos terminais requer sua substituição imediata.
• Verificar o funcionamento dos contatos, movendo manualmente o rolete até ocorrer a sua comutaçáo. Usar medidor de continuidade para confirmar a comutaçáo.
• Ao fechar a tampa da chave, aperte seus parafusos de forma cruzada para que a pressão sobre a junta seja homogênea, garantindo assim uma vedação adequada ao grau de proteção IP-66.
• As chaves são lubrificadas com graxa tipo bissulfito de molibdênio e estão em condições de operar por vários anos. Ocasionalmente deverão ser levadas à oficina para limpeza e lubrificação.
• Opcionalmente, a chave pode ser enviada à ELMEC para manutenção.

Dimensões:

Diagrama Elétrico:

1NA+2NF por estágio

1NA+2NF um estágio

2NA+4NF (1 estágio)
15° ou 30°

1NF magnético por estágio

1 SPDT magnético por estagio

Acessórios:

XPCABO-2
Especificações	Prensa cabos para rosca de 3/4"
Peso
Observações	Pode ser usado nas todas as chaves da Elmec que utilizam rosca 3/4"

Sobressalentes:

X-TMP
Especificações	Tampão de PVC de 3/4" GAS
Peso	0,05kg
Observações	serve para todas as chaves com conexão elétrica 3/4"

X-JUT-412
Especificações	Junta de vedação de borracha nitrílica 60 shore
Peso	0,03kg
Observações	serve para as chaves FL412 e FL-612+
Opcionais	/T: de borracha de silicone para alta temperatura (até 200°C)

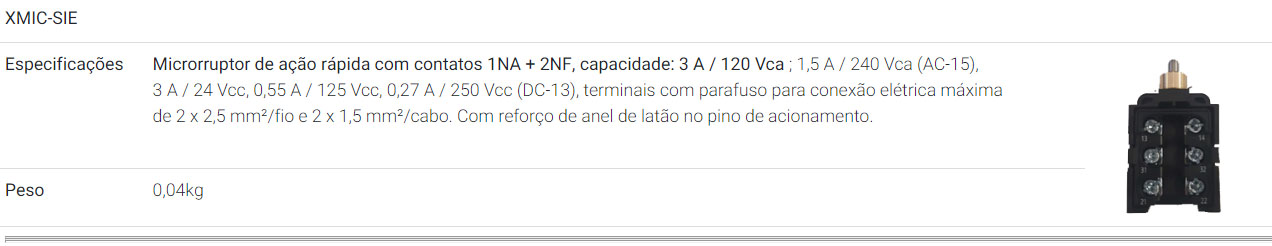

XMIC-SIE
Especificações	Microrruptor de ação rápida com contatos 1NA + 2NF, capacidade: 3 A / 120 Vca ; 1,5 A / 240 Vca (AC-15), 3 A / 24 Vcc, 0,55 A / 125 Vcc, 0,27 A / 250 Vcc (DC-13), terminais com parafuso para conexão elétrica máxima de 2 x 2,5 mm²/fio e 2 x 1,5 mm²/cabo. Com reforço de anel de latão no pino de acionamento. Incluído 2 parafusos de fixação fenda/philips M4 x 12 inox.
Peso	0,04kg

XPF-G12
Especificações	Composto de 3 parafusos tipo allen M6 x 80, 3 arruelas lisas e 3 porcas. Todos de aço inox AISI 316. Para fixação da carcaça das chaves FL-412 e FL-612.

XROL-400
Especificações	Alavanca de posição ajustável com rolo de aço blindado com rolamentos selados com 42 mm de diâmetro, pintura amarelo eletrostática, parafuso e porca de fixação incluídos
Peso	0,8kg
Observações	Pode ser usado nas chaves FL-412, FL-418 EX, FL-418/A e FA-418/A (desalinhamento)
Opcionais	/Bi: Rolamento de aço inox
	/i: Rolete de aço inoxidável AISI 304 blindado
	/R3: Rolo de aço blindado com diâmetro de 42 mm, comprimento de 150 mm e haste com 146,5 mm de comprimento
	/R3i: Rolete de aço inoxidável blindado com diâmetro de 42 mm, comprimento de 150 mm e haste com 146,5 mm de comprimento

XROL-400 N
Especificações	Alavanca de posição ajustável em aço inoxidável com rolo de nylon maciço com 50 mm de diâmetro e 150 mm de comprimento, parafuso e porca de fixação incluídos.
Peso	0,7kg
Observações	Pode ser usado nas chaves FL-412/N, FL-418 EX/N e FL_FA-418 (desalinhamento)
Opcionais	/M251: Rolo de nylon com diâmetro de 50 mm, comprimento de 250 mm e haste com 121 mm de comprimento
	/R2: Rolo de nylon com diâmetro de 40 mm, comprimento de 250 mm e haste com 121 mm de comprimento
	/R3: Rolo de nylon com diâmetro de 50 mm, comprimento de 150 mm e haste com 146,5 mm de comprimentoo
