Chave detectora de desalinhamento com haste flexível de aço inox
Utilizada para detectar desalinhamento em correias transportadoras.
Acionamento através de haste flexível de aço inoxidavel com retorno automático.
Fornecida em robusta carcaça de ferro fundido, ideal para serviço pesado em ambientes agressivos e instalações ao tempo.
Acionamento através de haste flexível de aço inoxidavel com retorno automático.
Fornecida em robusta carcaça de ferro fundido, ideal para serviço pesado em ambientes agressivos e instalações ao tempo.

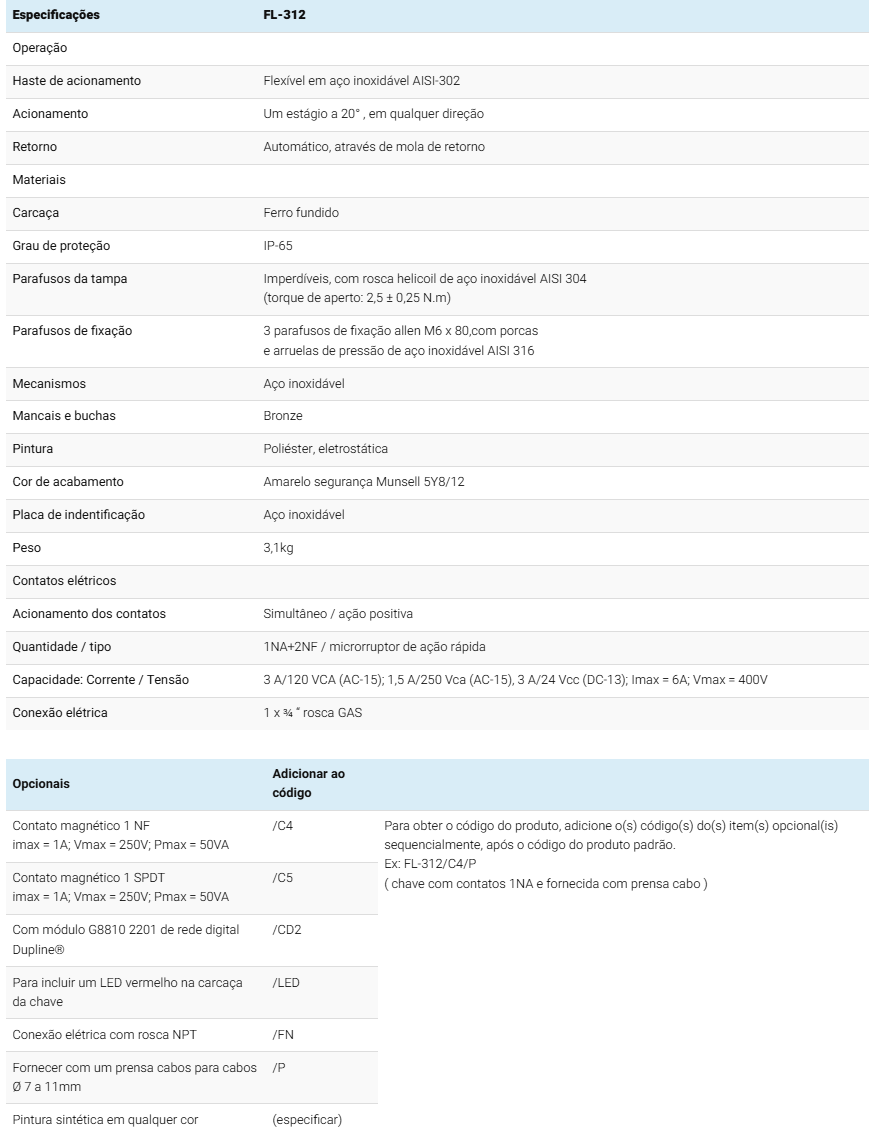

Especificações:
| Especificações | FL-312 |
|---|---|
| Operação | |
| Haste de acionamento | Flexível em aço inoxidável AISI-302 |
| Acionamento | Um estágio a 20° , em qualquer direção |
| Retorno | Automático, através de mola de retorno |
| Materiais | |
| Carcaça | Ferro fundido |
| Grau de proteção | IP-65 |
| Parafusos da tampa | Aço inoxidável, imperdíveis |
| Parafusos de fixação | 3 parafusos de fixação allen M6 x 50 , com porcas e arruelas de pressão inoxidáveis |
| Mecanismos | Aço inoxidável |
| Mancais e buchas | Bronze |
| Pintura | Poliéster, eletrostática |
| Cor de acabamento | Amarelo segurança Munsell 5Y8/12 |
| Placa de indentificação | Aço inoxidável |
| Peso | 3,1kg |
| Contatos elétricos | |
| Acionamento dos contatos | Simultâneo / ação positiva |
| Quantidade / tipo | 1NA+2NF / microrruptor de ação rápida |
| Corrente / tensão | 3 A / 120 Vca (AC-15); 3 A / 24 Vcc (DC-13); V max = 400 V |
| Conexão elétrica | 1 x ¾ “ rosca GAS |
| Opcionais | Adicionar ao código | |
|---|---|---|
| Contato magnético 1 NF imax = 1A; Vmax = 250V; Pmax = 50VA | /C4 | Para obter o código do produto, adicione o(s) código(s) do(s) item(s) opcional(is) sequencialmente, após o código do produto padrão. Ex: FL-312/C4/P ( chave com contatos 1NA e fornecida com prensa cabo ) |
| Contato magnético 1 SPDT imax = 1A; Vmax = 250V; Pmax = 50VA | /C5 | |
| Com módulo G8810 2201 de rede digital Dupline® | /CD2 | |
| Para incluir um LED vermelho na carcaça da chave | /LED | |
| Conexão elétrica com rosca NPT | /FN | |
| Fornecer com prensa cabo | /P | |
| Pintura sintética em qualquer cor | (especificar) |
Atende norma NBR 13.862
Instruções Gerais:
1 - Montagem das chaves :
• Segundo norma NBR 13.862 as chaves detectoras de desalinhamento FL-312 devem ser instaladas em ambos os lados da correia (fig. 2), pelo menos nos seguintes pontos (fig.3):
a) próximo ao tambor de cabeça;
b) próximo ao tambor de retorno;
c) próximo ao tambor de acionamento;
d) na região do esticamento, no lado do retorno;
e) próximo ao tambor da cabeça de tripers;
f) em regiões com estruturas especiais que possam danificar a correia. • Deve existir uma folga de 3 cm entre a correia e a haste para evitar falsos sinais de desalinhamento. A correia deve atingir a haste perpendicularmente, em seu ponto médio (fig. 1). • A chave deve ser montada preferencialmente em uma base usinada, podendo, alternativamente, ser utilizada uma chapa fina (1/4″) como base. • As chaves devem ser espaçadas de cerca de 40 metros. Condições especiais como transportador muito inclinado, altas velocidades, material perigoso, carregamento irregular, etc., podem indicar o uso de mais chaves.
a) próximo ao tambor de cabeça;
b) próximo ao tambor de retorno;
c) próximo ao tambor de acionamento;
d) na região do esticamento, no lado do retorno;
e) próximo ao tambor da cabeça de tripers;
f) em regiões com estruturas especiais que possam danificar a correia. • Deve existir uma folga de 3 cm entre a correia e a haste para evitar falsos sinais de desalinhamento. A correia deve atingir a haste perpendicularmente, em seu ponto médio (fig. 1). • A chave deve ser montada preferencialmente em uma base usinada, podendo, alternativamente, ser utilizada uma chapa fina (1/4″) como base. • As chaves devem ser espaçadas de cerca de 40 metros. Condições especiais como transportador muito inclinado, altas velocidades, material perigoso, carregamento irregular, etc., podem indicar o uso de mais chaves.
2 - Conexões elétricas :
• As tubulações devem ser montadas de modo a não introduzir tensões na carcaças. Preferencialmente devem ser usadas ligações flexíveis. Em atmosferas muito poluídas, é aconselhável o uso de um selo junto à chave.
• Os condutores devem ter uma seção de cobre máxima de 2×1,5 mm² (cabo com terminal).
• A chave deve operar no circuito de controle do transportador. Não deve ligar/desligar diretamente o motor do equipamento.
• Os condutores devem ter uma seção de cobre máxima de 2×1,5 mm² (cabo com terminal).
• A chave deve operar no circuito de controle do transportador. Não deve ligar/desligar diretamente o motor do equipamento.
3 - Operação :
• Quando ocorre o desalinhamento da correia, esta se desloca atingindo a haste flexível da chave, que após inclinar 20 graus, aciona o contato interno, que poderá ser utilizado para sinalização de desalinhamento ou desligar o equipamento. Se o desalinhamento ocorrer momentâneamente e a correia voltar à posição normal, a haste da chave retorna automaticamente ao ponto inicial.
4 - Manutenção :
• As chaves são lubrificadas com graxa tipo bissulfeto de molibdênio e estão em condições de operar em regime normal por vários anos. Ocasionalmente deverão ser levadas à oficina para limpeza e lubrificação.
• As peças sobressalentes são fornecidas pela ELMEC. Para fazer a substituição, recomenda-se que a chave seja levada a uma oficina apropriada.
• Opcionalmente, a chave pode ser enviada à ELMEC para manutenção.
• As peças sobressalentes são fornecidas pela ELMEC. Para fazer a substituição, recomenda-se que a chave seja levada a uma oficina apropriada.
• Opcionalmente, a chave pode ser enviada à ELMEC para manutenção.
Dimensões:
Diagrama Elétrico:
Acessórios:
| XPCABO-2 | ||
| Especificações | Prensa cabos para rosca de 3/4" |  |
| Peso | ||
| Observações | Pode ser usado nas todas as chaves da Elmec que utilizam rosca 3/4" | |
| X-TMP | ||
| Especificações | Tampão de PVC de 3/4" GAS |  |
| Peso | 0,05kg | |
| Observações | serve para todas as chaves com conexão elétrica 3/4" | |
Sobressalentes:
| X-JUT-512 | ||
| Especificações | Junta de vedação de borracha nitrílica 60 shore |  |
| Peso | 0,03kg | |
| Observações | serve para as chaves FL312 e FL-512 | |
| Opcionais | /T: de borracha de silicone para alta temperatura (até 200°C) |
|
| XCAC-300 | ||
| Especificações | Conjunto de acionamento para chave de desalinhamento composto de haste flexível de aço inoxidável, tubo roscado, mecanismos de acionamento e canopla de vedação |  |
| Peso | 0,4kg | |
| Observações | Pode ser usado nas chaves FA-310 e FL-312 | |
| Opcionais | /C4: com ímã para receber sensor magnético série SM |
|
| XCAN-300 | ||
| Especificações | Canopla de vedação de borracha |  |
| Peso | 0,02kg | |
| Observações | Pode ser usado nas chaves FA-310 , FL-312, 511 R,SERIE 512 RR/1DR e 1ER e sonda FL-770 | |
| XPF-P12 | ||
| Especificações | Parafusos de fixação das chaves da linha 12, tipo allen M6 x 50 para fixação da carcaça das chaves FL-312 e FL-512 |  |
| Peso | ||
| Opcionais | /i: em aço inoxidável |
|
| XMIC-3SE5 | ||
| Especificações | Microrruptor de ação rápida com contatos 1NA + 2NF, capacidade: 3 A / 120 Vca ; 1,5 A / 240 Vca (AC-15), 3 A / 24 Vcc, 0,55 A / 125 Vcc, 0,27 A / 250 Vcc (DC-13), terminais com parafuso para conexão elétrica máxima de 2 x 2,5 mm²/fio e 2 x 1,5 mm²/cabo. Incluído 2 parafusos de fixação fenda/philips M4 x 12 inox. |  |
| Peso | 0,04kg | |
| XMIC-TEL | ||
| Especificações | Microrruptor de ação rápida com contatos 2NA + 2NF, capacidade:10 A/220 Vca, 6 A/380 Vca, 4 A/ 500 Vca ; 10 A/24 Vcc, 2,2 A/110 Vcc, 0,9 A/220 Vcc, 0,4 A/440 Vcc, terminais com parafuso para conexão elétrica máxima de 2 x 2,5 mm²/fio e 2 x 1,5 mm²/cabo, parafusos e arruelas para fixação em aço inoxidável incluídos |  |
| Peso | 0,04kg | |
| Observações | INDICADO PARA ALTA TEMPERATURA. Pode ser usado em todas as chaves da Elmec com microrruptor | |
