FL-265

Sistema de Gestão da Qualidade

Chave limite de emergência de potência

Utilizada para limitar o curso da elevação de equipamentos móveis como pontes rolantes, pórticos, guindastes, etc.
Acionamento através contra-peso e rearme através de peso.
Para atuar no circuito de força, como proteção adicional aos limites de comando.
Fornecida em robusta carcaça de chapa de aço, ideal para serviço pesado em ambientes agressivos e instalações ao tempo.

[product_files]

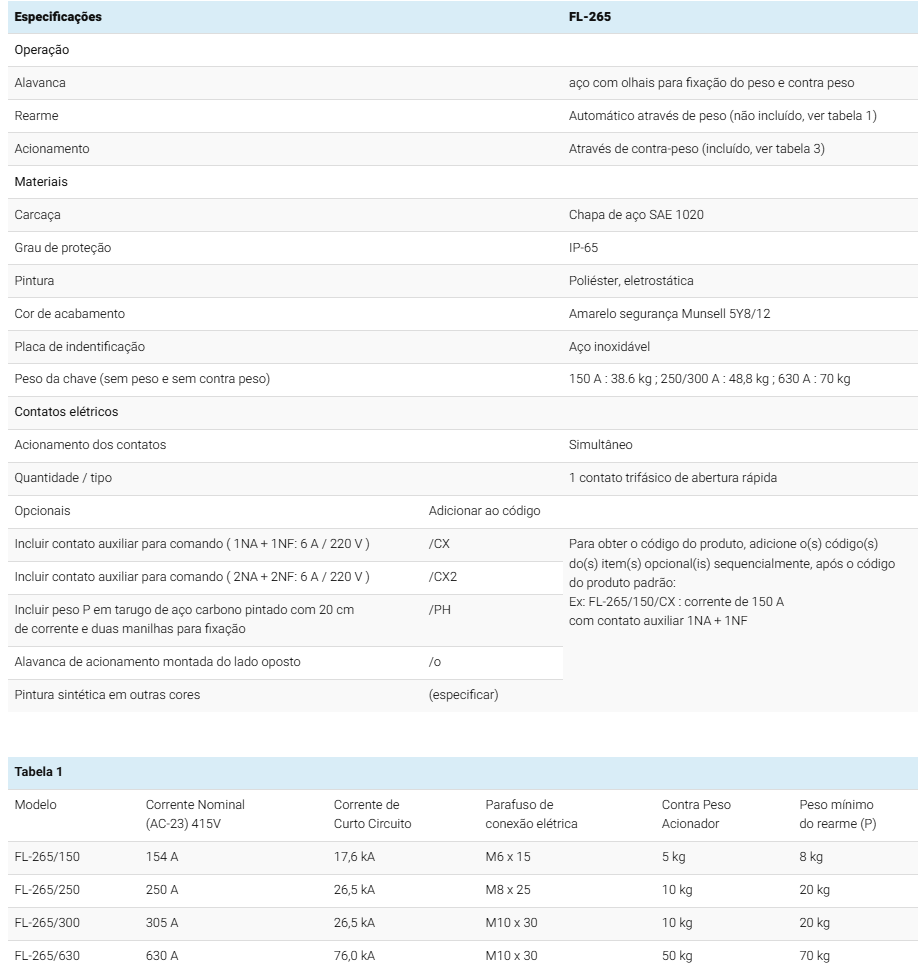

Especificações:

Especificações		FL-265
Operação
Alavanca		aço com olhais para fixação do peso e contra peso
Rearme		Automático através de peso (não incluído, ver tabela 1)
Acionamento		Através de contra-peso (incluído, ver tabela 3)
Materiais
Carcaça		Chapa de aço SAE 1020
Grau de proteção		IP-65
Pintura		Poliéster, eletrostática
Cor de acabamento		Amarelo segurança Munsell 5Y8/12
Placa de identificação		Aço inoxidável
Peso da chave (sem peso e sem contra peso)		150 A : 38.6 kg ; 250/300 A : 48,8 kg ; 630 A : 70 kg
Contatos elétricos
Acionamento dos contatos		Simultâneo
Quantidade / tipo		1 contato trifásico de abertura rápida
Opcionais	Adicionar ao código
Incluir contato auxiliar para comando ( 1NA + 1NF: 6 A / 220 V )	/CX	Para obter o código do produto, adicione o(s) código(s) do(s) item(s) opcional(is) sequencialmente, após o código do produto padrão: Ex: FL-265/150/CX : corrente de 150 A com contato auxiliar 1NA + 1NF
Incluir contato auxiliar para comando ( 2NA + 2NF: 6 A / 220 V )	/CX2
Incluir peso P em tarugo de aço carbono pintado com 20 cm de corrente e duas manilhas para fixação	/PH
Alavanca de acionamento montada do lado oposto	/o
Pintura sintética em outras cores	(especificar)

Tabela 1
Modelo	Corrente Nominal (AC-23) 415V	Corrente de Curto Circuito	Parafuso de conexão elétrica	Contra Peso Acionador	Peso mínimo do rearme (P)
FL-265/150	154 A	17,6 kA	M6 x 15	5 kg	8 kg
FL-265/250	250 A	26,5 kA	M8 x 25	10 kg	20 kg
FL-265/300	305 A	26,5 kA	M10 x 30	10 kg	20 kg
FL-265/630	630 A	76,0 kA	M10 x 30	50 kg	70 kg

Instruções Gerais:

1 - Montagem das chaves :

• As chaves devem ser montadas firmemente em uma superfície nivelada.
• O peso P (fig. 1) deve ficar suspenso por uma corrente numa posiçáo tal que a parte móvel, quando subir acima do limite de segurança, carregue o peso P, aliviando a alavanca e permitindo que o contra peso acione a chave.
• O valor mínimo de P está indicado na tabela 1.

2 - Conexões elétricas :

• A carcaça da chave é fornecida sem furação especial para os cabos elétricos. Estes furos devem ser feitos no local de instalação da chave a fim de ser possível a escolha do ponto mais conveniente para a entrada dos cabos.
• Deve ser providenciada uma proteção para os cabos no local de entrada destes na chave.
• Os cabos devem ser ligados por meio de terminais adequados à corrente do circuito e parafusados firmemente nos terminais da seccionadora interna da FL-265 (fig. 2).

3 - Manutenção :

• As chaves são lubrificadas com graxa tipo bissulfito de molibdênio e estão em condições de operar em regime normal por vários anos. Ocasionalmente deverão ser levadas à oficina para limpeza e lubrificação.
• As peças sobressalentes são fornecidas pela ELMEC. Para fazer a substituição, recomenda-se que a chave seja levada a uma oficina apropriada.
• Opcionalmente, a chave pode ser enviada à ELMEC para manutenção.
