FL-260 OH

Sistema de Gestão da Qualidade

Chave de fim de curso de potência com alavanca e roldana

Utilizada para limitar o curso de equipamentos móveis como pontes rolantes, pórticos, empilhadeiras, recuperadoras, etc.
Acionamento em duas direções com retorno automático através de alavanca de posição ajustável com roldana de aço.
Dois ou três blocos de contatos imersos em óleo isolante, para atuação direta no circuito de força.
Fornecida em robusta carcaça de ferro fundido, ideal para serviço pesado em ambientes agressivos e instalações ao tempo.

[product_files]

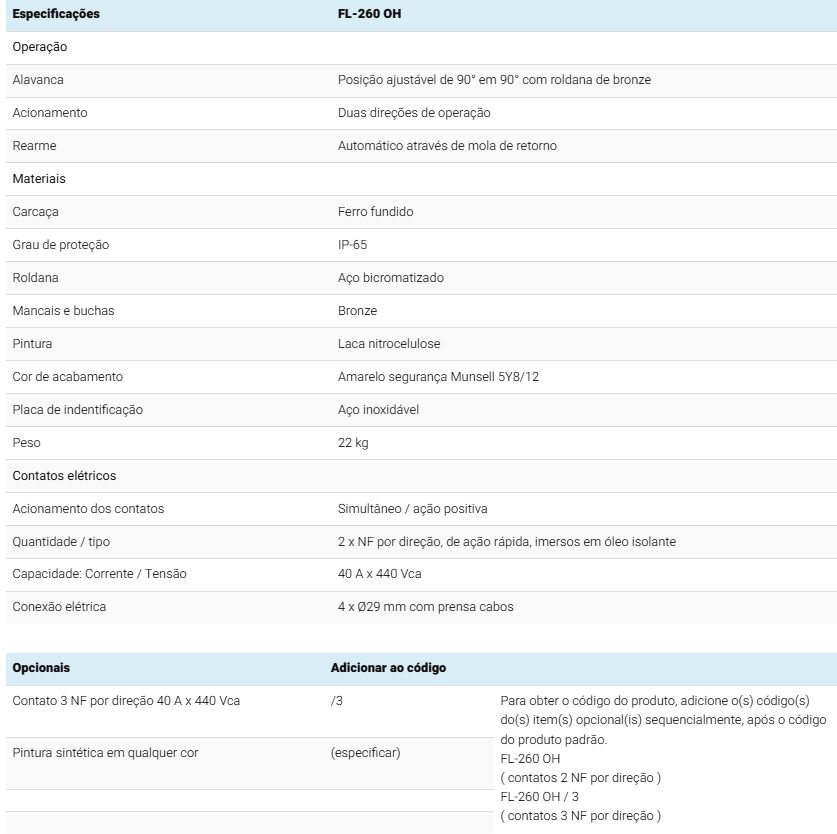

Especificações:

Especificações	FL-260 OH
Operação
Alavanca	Posição ajustável de 90° em 90° com roldana de bronze
Acionamento	Duas direções de operação
Rearme	Automático através de mola de retorno
Materiais
Carcaça	Ferro fundido
Grau de proteção	IP-65
Roldana	Aço bicromatizado
Mancais e buchas	Bronze
Pintura	Laca nitrocelulose
Cor de acabamento	Amarelo segurança Munsell 5Y8/12
Placa de identificação	Aço inoxidável
Peso	22 kg
Contatos elétricos
Acionamento dos contatos	Simultâneo / ação positiva
Quantidade / tipo	2 x NF por direção, de ação rápida, imersos em óleo isolante
Capacidade: Corrente / Tensão	40 A x 440 Vca
Conexão elétrica	4 x Ø29 mm com prensa cabos

Opcionais	Adicionar ao código
Contato 3 NF por direção 40 A x 440 Vca	/3	Para obter o código do produto, adicione o(s) código(s) do(s) item(s) opcional(is) sequencialmente, após o código do produto padrão. FL-260 OH ( contatos 2 NF por direção ) FL-260 OH / 3 ( contatos 3 NF por direção )
Pintura sintética em qualquer cor	(especificar)

Instruções Gerais:

1 - Montagem :

• A chave deverá ser montada em uma base usinada, nivelada e somente na posição indicada na figura 2, abaixo.
• Abastecer com óleo isolante até o nível do furo purgador no alto da carcaça da chave.
• Fechar a chave com cuidado para manter o cordão de vedação na posição correta.
• A chave deve ser montada de forma que a roldana atinja as alturas indicadas na figura 1.

2 - Ligações :

• Passar os cabos nos prensa cabos e fixá-los firmemente. Os prensa-cabos não utilizados devem ser substituídos por tampões.
• Ligar os cabos, observando o sentido de rotação do motor e os contatos respectivos.
• Aterrar a carcaça – parafuso externo.

3 - Regulagem :

• A alavanca da chave pode ser retirada e girada de 90° em 90°.
• Após a montagem, verificar se o acionamento é capaz de provocar a comutação rápida e completa dos contatos.
• O ângulo de giro mínimo de comutação dos contatos é de 30°. Recomenda-se um ângulo mínimo de 45° para garantia de comutação completa.

4 - Troca de contatos :

a) Contato fixo : Soltar os cabos e parafusos de fixação e retirar os contato completo. Substituir.
b) Contato móvel : Soltar o parafuso que fixa o eixo dos contatos. Retirar o conjunto completo. Substituir os contatos necessários.

5 - Manutenção/Lubrificação :

a) Na aquisição : A chave é fornecida com lubrificação. Não é necessário lubrifica-la.
b) Mensalmente : lubrificar os pinos graxeiros e os acionamentos externos.
c) Anualmente :

• Retirar o óleo isolante pelo parafuso de drenagem;
• Verificar o estado de funcionamento dos contatos, substituir se necessário.
• Colocar óleo isolante novo.
• Verificar o acionamento externo, alavanca, roldana, cames, etc. Substituir se necessário.

Dimensões:

Diagrama Elétrico:

FL-260

FL-260/3

Acessórios:


XPCABO-1
Especificações	Prensa cabos para rosca de 1/2"
Peso
Observações	Pode ser usado nas chaves da linha 10, EL-10 e EL-10 R

Sobressalentes:


XBRA-610
Especificações	Alavanca de acionamento para chave de fim de curso modelo FA-610 composta de alavanca de posição ajustável com roldana de bronze, pintura final amarelo eletrostática
Peso
Observações	. Modelo padrão com comprimento de 85 mm entre centros . Outras medidas: especificar
Opcionais	/M01: Alavanca com 217 mm

Os Dados Desta Página Podem Ser Alterados Sem Aviso Prévio
