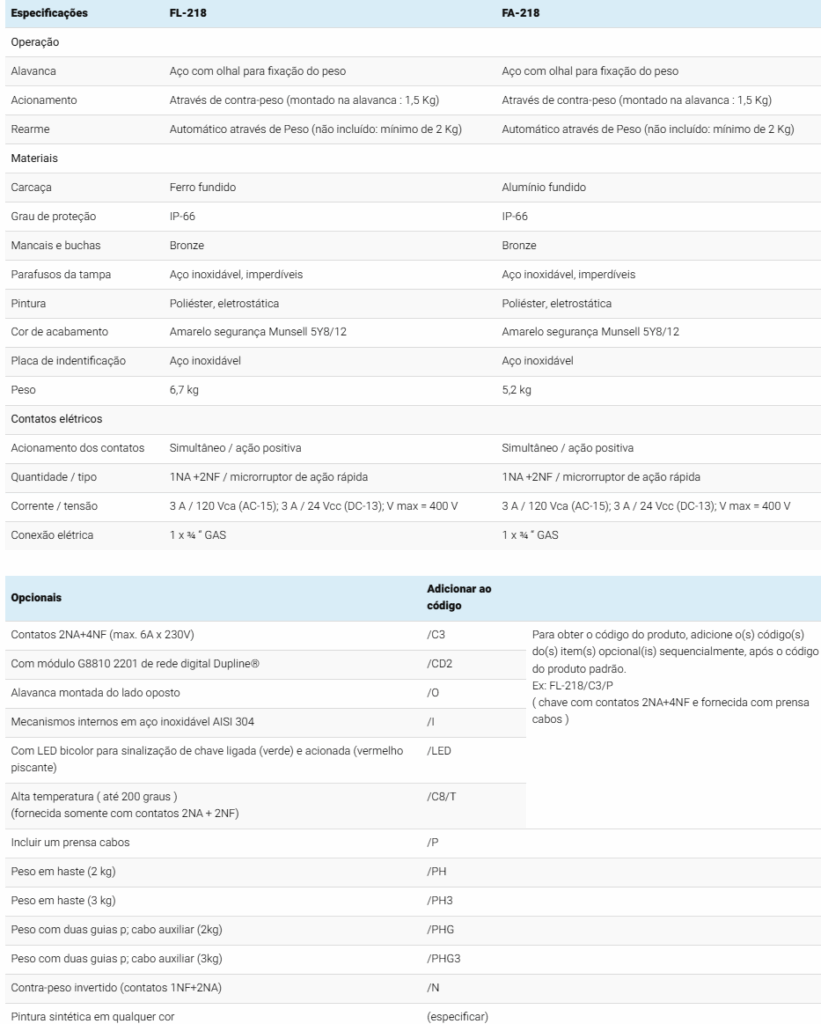

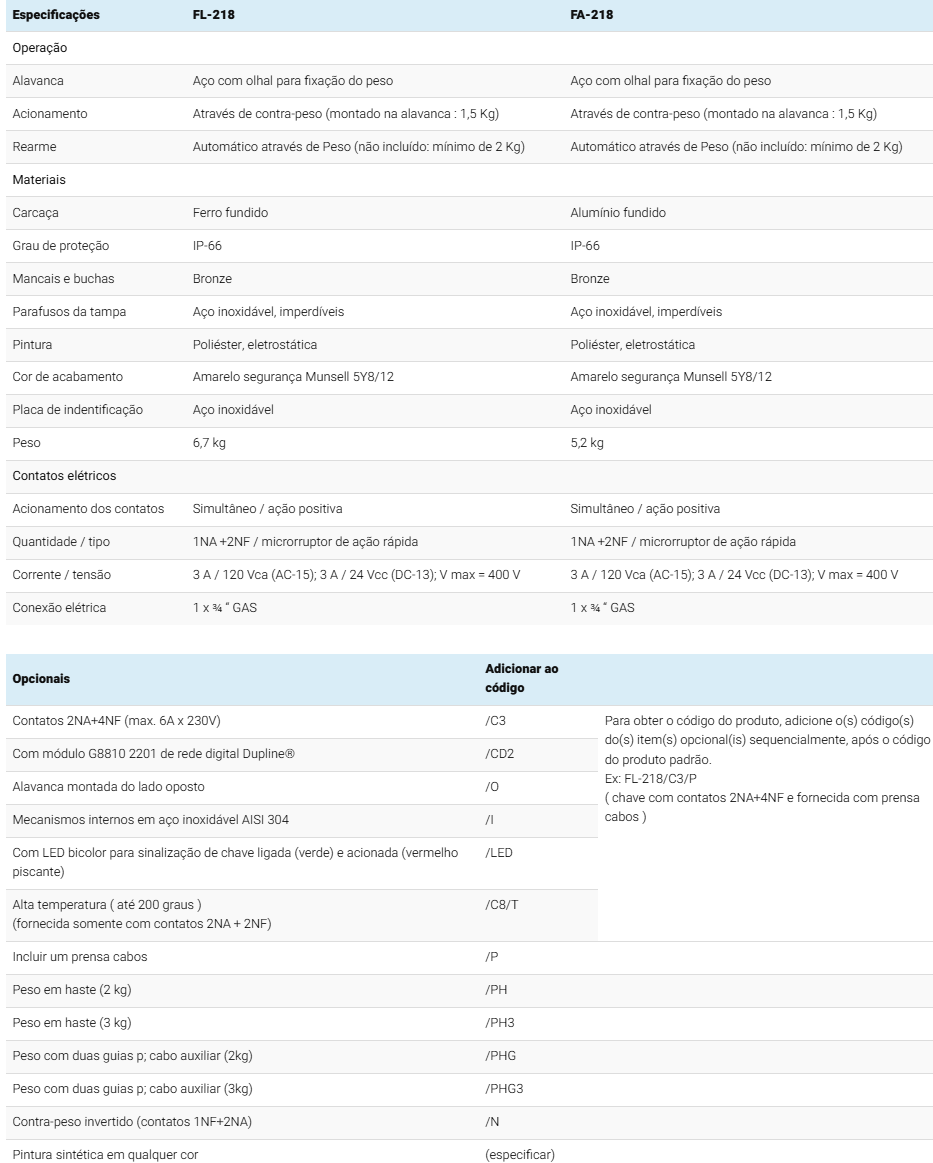

| Especificações | FL-218 | FA-218 |
|---|---|---|
| Operação | ||
| Alavanca | Aço com olhal para fixação do peso | Aço com olhal para fixação do peso |
| Acionamento | Através de contra-peso (montado na alavanca : 1,5 Kg) | Através de contra-peso (montado na alavanca : 1,5 Kg) |
| Rearme | Automático através de Peso (não incluído: mínimo de 2 Kg) | Automático através de Peso (não incluído: mínimo de 2 Kg) |
| Materiais | ||
| Carcaça | Ferro fundido, roscas de fixação da tampa com helicoil de aço inoxidável AISI 304 | Alumínio fundido, roscas de fixação da tampa com helicoil de aço inoxidável AISI 304 |
| Grau de proteção | IP-66/67 (ABNT NBR IEC 60529) | IP-66/67 (ABNT NBR IEC 60529) |
| Mancais e buchas | Bronze | Bronze |
| Parafusos da tampa | Imperdíveis de aço inoxidável AISI 316, philips/sextavado (ch. 8 mm) | Imperdíveis de aço inoxidável AISI 316, philips/sextavado (ch. 8 mm) |
| Pintura | Poliéster, eletrostática | Poliéster, eletrostática |
| Cor de acabamento | Amarelo segurança Munsell 5Y8/12 | Amarelo segurança Munsell 5Y8/12 |
| Placa de identificação | Aço inoxidável | Aço inoxidável |
| Peso | 6,7 kg | 5,2 kg |
| Contatos elétricos | ||
| Acionamento dos contatos | Simultâneo / ação positiva | Simultâneo / ação positiva |
| Quantidade / tipo | 1NA +2NF / microrruptor de ação rápida | 1NA +2NF / microrruptor de ação rápida |
| Corrente / tensão | 3 A / 120 Vca (AC-15); 3 A / 24 Vcc (DC-13); V max = 400 V | 3 A / 120 Vca (AC-15); 3 A / 24 Vcc (DC-13); V max = 400 V |
| Conexão elétrica | 1 x ¾ “ GAS | 1 x ¾ “ GAS |
| Opcionais | Adicionar ao código | |
|---|---|---|
| Contatos 2NA+4NF (Imax = 6A; Vmax = 400V) | /C3 | Para obter o código do produto, adicione o(s) código(s) do(s) item(s) opcional(is) sequencialmente, após o código do produto padrão. Ex: FL-218/C3/P ( chave com contatos 2NA+4NF e fornecida com prensa cabos ) |
| Com módulo G8810 2201 de rede digital Dupline® | /CD2 | |
| Contatos selados com 1NA + 1NF e com 1 prensa cabos para cabos Ø 7 a 11 mm | /CE5/P | |
| Contatos selados com 1NA + 1NF para cada direção e com 2 prensa cabos para cabos Ø 7 a 11 mm | /2/CE5/P2 | |
| Contatos selados com 2NA + 2NF em ambas direções e com 2 prensa cabos para cabos Ø 7 a 11 mm | /CE6/P2 | |
| Alavanca montada do lado oposto | /O | |
| Mecanismos internos em aço inoxidável AISI 304 | /I | |
| Com LED bicolor para sinalização de chave ligada (verde) e acionada (vermelho piscante), montado no lado oposto da alavanca de acionamento | /LED | |
| Alta temperatura ( até 200 graus ) (fornecida somente com contatos 2NA + 2NF) | /C8/T | |
| Incluir um prensa cabos | /P | |
| Peso em haste (2 kg) | /PH | |
| Peso em haste (3 kg) | /PH3 | |
| Peso com duas guias p; cabo auxiliar (2kg) | /PHG | |
| Peso com duas guias p; cabo auxiliar (3kg) | /PHG3 | |
| Contra-peso invertido (contatos 1NF+2NA) | /N | |
| Pintura sintética em qualquer cor | (especificar) |
| XPCABO-2 | ||
| Especificações | Prensa cabos para rosca de 3/4" |  |
| Peso | ||
| Observações | Pode ser usado nas todas as chaves da Elmec que utilizam rosca 3/4" | |
| XCABO-T | ||
| Especificações | Cabo de aço , com alma de aço de 1/8",plastificado na cor transparente, com diâmetro final de 3/16" |  |
| Peso | 0,05kg/m | |
| XCLIPS | ||
| Especificações | Clips 3/16" (grampo) galvanizado, para fixar cabo de aço de 1/8" plastificado |  |
| Peso | 0,01kg | |
| Opcionais | /i: componentes em aço inox AISI 304 | |
| XSAPATILHA | ||
| Especificações | Sapatilha 3/16" galvanizada, para proteger cabo de aço de 1/8" plastificado |  |
| Peso | 0,01kg | |
| Opcionais | /i: de aço inoxidável AISI 304 | |
| XPH-218 | ||
| Especificações | Kit com peso de acionamento para chave FL-218, composto por peso 2kg (/PH), 4 clips, 2 sapatilhas, 1,2 metro de cabo de aço plastificado na cor vermelha |  |
| Peso | 2kg | |
| Observações | Para chave FL-218 | |
| Opcionais | /L3: cabo de aço com comprimento 3 metros |
|
| /Lxx: cabo de aço com comprimento xx metros (sempre adicionaremos 200 mm) |
||
| /PH3: Incluir peso em haste (3 Kg) 4 clips, 2 sapatilhas, 1,2 metros de cabo |
||
| /PH3G: Incluir peso 3KG em haste com 2 guias para cabo auxiliar, 4 clips, 2 sapatilhas, 1,2 metros de cabo |
||
| /PHG: Incluir peso 2KG em haste com 2 guias para cabo auxiliar, 4 clips, 2 sapatilhas, 1,2 metros de cabo |
||
| X-TMP | ||
| Especificações | Tampão de PVC de 3/4" GAS |  |
| Peso | 0,05kg | |
| Observações | serve para todas as chaves com conexão elétrica 3/4" | |
| X-JUT-S18 | ||
| Especificações | Junta de vedação de borracha nitrílica 60 shore |  |
| Peso | 0,03kg | |
| Observações | serve para as chaves FL_-x18 a partir do lote 4135 e para todas as chaves FL-x18 a partir do lote 4868 | |
| Opcionais | /T: de borracha de silicone para alta temperatura (até 200°C) |
|
* Sobressalente apresentado abaixo é válido até o lote 07100
| XMIC-SIE | ||
| Especificações | Microrruptor de ação rápida com contatos 1NA + 2NF, capacidade: 3 A / 120 Vca ; 1,5 A / 240 Vca (AC-15), 3 A / 24 Vcc, 0,55 A / 125 Vcc, 0,27 A / 250 Vcc (DC-13), terminais com parafuso para conexão elétrica máxima de 2 x 2,5 mm²/fio e 2 x 1,5 mm²/cabo. Com reforço de anel de latão no pino de acionamento. Incluído 2 parafusos de fixação fenda/philips M4 x 12 inox. |  |
| Peso | 0,04kg | |
* Sobressalente apresentado abaixo é válido a partir do lote 07101
| XMIC-3SE5 | ||
| Especificações | Microrruptor de ação rápida com contatos 1NA + 2NF, capacidade: 3 A / 120 Vca ; 1,5 A / 240 Vca (AC-15), 3 A / 24 Vcc, 0,55 A / 125 Vcc, 0,27 A / 250 Vcc (DC-13), terminais com parafuso para conexão elétrica máxima de 2 x 2,5 mm²/fio e 2 x 1,5 mm²/cabo. Incluído 2 parafusos de fixação fenda/philips M4 x 12 inox. |  |
| Peso | 0,04kg | |
| XMIC-CE5 | * Este sobressalente é válido somente para chaves com opcional "Ce5" ou "Ce6" | |
| Especificações | MICRORRUPTOR ENCAPSULADO COM CONTATOS 1NA + 1NF Bloco de contato selado tipo micro switch, grau de proteção IP-67, com contatos 1NA+1NF de ação rápida cada, com 2 metros de cabo de ligação 5 x 0.75mm², capacidade: 6 A / 125 Vca ; 3 A / 230 Vca (AC-15),0,55 A / 125 Vcc, 0,27 A / 125 Vcc, 0,27 A / 230 Vcc (DC-13). Incluído calço de ABS e 2 parafusos inox M4x20 para fixação na placa de montagem. |  |
| Observações | Pode ser usado em todas as chaves da Elmec, exceto na Série Ex e nas sondas de nível FA-790 EXP e FA-792 EXP | |
| Peso | 0,3kg | |
| XMIC-TEL | * Este sobressalente é válido somente para chaves com opcional "C8/T" | |
| Especificações | Microrruptor de ação rápida com contatos 2NA + 2NF, capacidade:10 A/220 Vca, 6 A/380 Vca, 4 A/ 500 Vca ; 10 A/24 Vcc, 2,2 A/110 Vcc, 0,9 A/220 Vcc, 0,4 A/440 Vcc, terminais com parafuso para conexão elétrica máxima de 2 x 2,5 mm²/fio e 2 x 1,5 mm²/cabo, parafusos e arruelas para fixação em aço inoxidável incluídos |  |
| Peso | 0,04kg | |
| Observações | INDICADO PARA ALTA TEMPERATURA. Pode ser usado em todas as chaves da Elmec com microrruptor | |
| XPMC-LG1 | ||
| Especificações | Placa de montagem de aço inox com uma alavanca de acionamento para um microrruptor. Incluido placa inox para fixar o bloco de contato com 1 parafuso philips e 2 parafusos inox sextavados M4x10 para fixação da placa na chave. |  |
| Peso | 0,12 kg | |
| Observações | Pode ser usado nas chaves de emergência da série 18 | |
| Opcionais | /i: componentes em aço inox AISI 316 | |
