FA-790 / FA-792 / FL-795

Sistema de Gestão da Qualidade

Sondas de nível com diafragma

Utilizada para controle de nível em chutes de transportadores, silos e pilhas.
Atuação por deflexão de diafragma de borracha; ideal para serviço pesado em ambientes agressivos e instalações ao tempo.

[product_files]

Especificações:

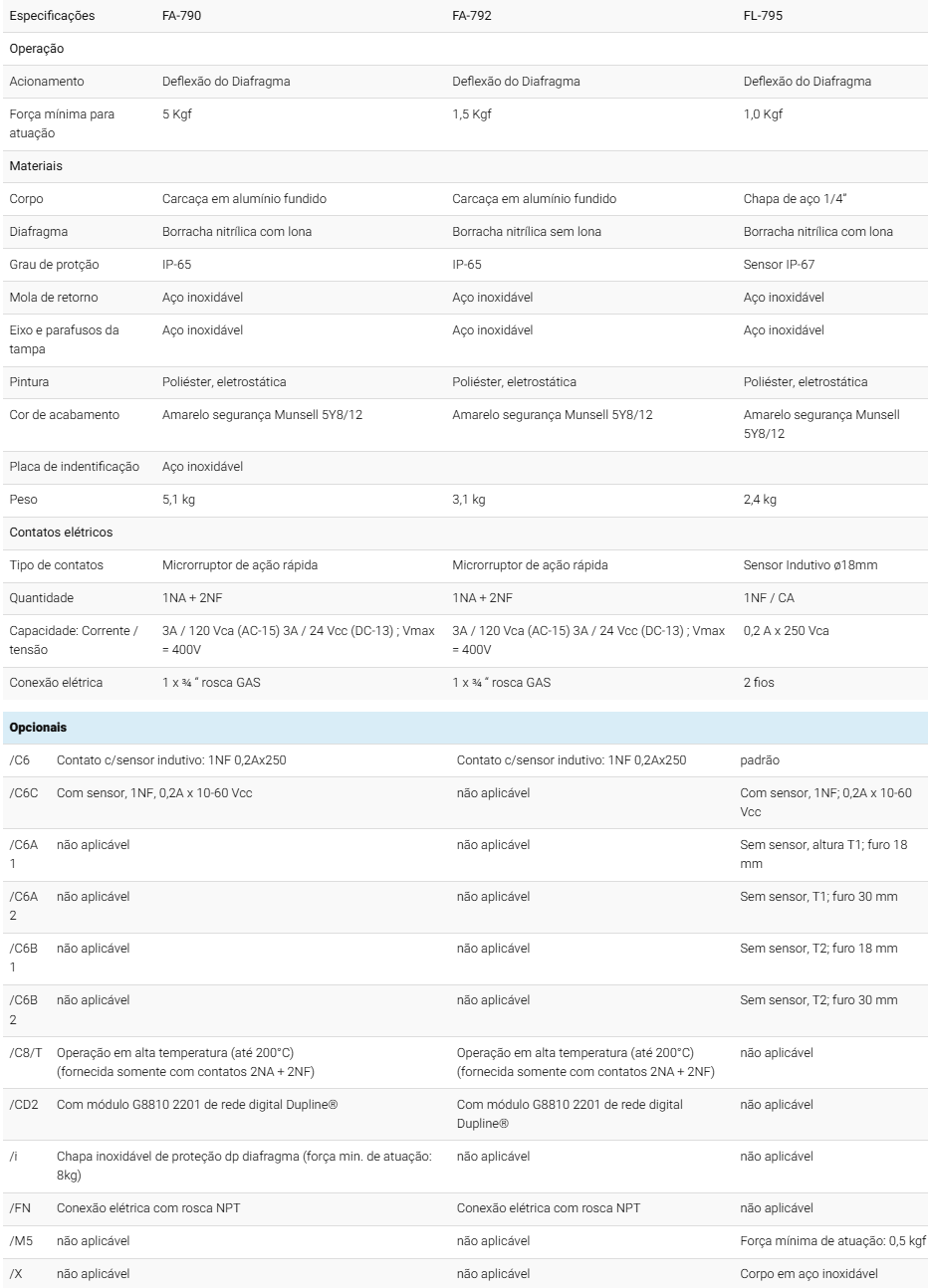

Especificações	FA-790	FA-792	FL-795
Operação
Acionamento	Deflexão do Diafragma	Deflexão do Diafragma	Deflexão do Diafragma
Força mínima para atuação	5 Kgf	1,5 Kgf	1,0 Kgf
Materiais
Corpo	Carcaça em alumínio fundido	Carcaça em alumínio fundido	Chapa de aço 1/4”
Diafragma	Borracha nitrílica com lona	Borracha nitrílica sem lona	Borracha nitrílica com lona
Grau de protção	IP-65	IP-65	Sensor IP-67
Mola de retorno	Aço inoxidável	Aço inoxidável	Aço inoxidável
Eixo e parafusos da tampa	Aço inoxidável	Aço inoxidável	Aço inoxidável
Pintura	Poliéster, eletrostática	Poliéster, eletrostática	Poliéster, eletrostática
Cor de acabamento	Amarelo segurança Munsell 5Y8/12	Amarelo segurança Munsell 5Y8/12	Amarelo segurança Munsell 5Y8/12
Placa de identificação	Aço inoxidável
Peso	5,1 kg	3,1 kg	2,4 kg
Contatos elétricos
Tipo de contatos	Microrruptor de ação rápida	Microrruptor de ação rápida	Sensor Indutivo ø18mm
Quantidade	1NA + 2NF	1NA + 2NF	1NF / CA
Capacidade: Corrente / tensão	3A / 120 Vca (AC-15) 3A / 24 Vcc (DC-13) ; Vmax = 400V	3A / 120 Vca (AC-15) 3A / 24 Vcc (DC-13) ; Vmax = 400V	0,2 A x 250 Vca
Conexão elétrica	1 x ¾ “ rosca GAS	1 x ¾ “ rosca GAS	2 fios

Opcionais
/C6	Contato c/sensor indutivo: 1NF 0,2Ax250	Contato c/sensor indutivo: 1NF 0,2Ax250	padrão
/C6C	Com sensor, 1NF, 0,2A x 10-60 Vcc	não aplicável	Com sensor, 1NF; 0,2A x 10-60 Vcc
/C6A1	não aplicável	não aplicável	Sem sensor, altura T1; furo 18 mm
/C6A2	não aplicável	não aplicável	Sem sensor, T1; furo 30 mm
/C6B1	não aplicável	não aplicável	Sem sensor, T2; furo 18 mm
/C6B2	não aplicável	não aplicável	Sem sensor, T2; furo 30 mm
/C8/T	Operação em alta temperatura (até 200°C) (fornecida somente com contatos 2NA + 2NF)	Operação em alta temperatura (até 200°C) (fornecida somente com contatos 2NA + 2NF)	não aplicável
/CD2	Com módulo G8810 2201 de rede digital Dupline®	Com módulo G8810 2201 de rede digital Dupline®	não aplicável
/i	Chapa inoxidável de proteção dp diafragma (força min. de atuação: 8kg)	não aplicável	não aplicável
/FN	Conexão elétrica com rosca NPT	Conexão elétrica com rosca NPT	não aplicável
/M5	não aplicável	não aplicável	Força mínima de atuação: 0,5 kgf
/X	não aplicável	não aplicável	Corpo em aço inoxidável

* (exceto modelo FL-795)

Instruções Gerais:

1 - Montagem das chaves :

• As sondas de nível com acionamento por diafragma podem ser usadas basicamente na detecção de nível de silos e chutes de transportadores.
• A pressão do material sobre a cobertura de borracha da sonda desloca o mecanismo interno comutando o contato da sonda (FA-790 / FA-792) ou chaveando o sensor indutivo (FL-795).
• Para detecção de nível de produtos mais pesados, deve ser usada a sonda FA-790, cuja força mínima para acionamento é de cerca de 5 kg.
• Para detecção de nível de produtos leves, devem ser usadas as sondas FA-792 ou FL-795, cuja força mínima para acionamento é menor.
• Para detecção de nível de materiais muito brutos ou pontiagudos, recomenda-se a sonda FA-790/i, que possui uma chapa de aço inoxidável de proteção do diafragma e necessita de carga de cerca de 8 kg para acionar o contato.
• Para detecção de nível de materiais quentes, recomenda-se a sonda FA-790/C8/T ou FA-792/C8/T, que possui diafragma de silicone e suporta temperaturas de até 200° C.
• Não recomendamos o uso de sonda tipo diafragma para materiais aglutinantes e úmidos, que possam criar uma crosta sobre o diafragma, impedindo sua deflexão e acionamento do contato.

2 - Conexões elétricas :

• Podem ser usadas diversas sondas montadas ao longo do silo para indicar os diversos pontos de nível (fig.1).
• As sondas de diafragma devem ser montadas nas laterais dos silos ou chutes sem queda direta do material sobre elas (fig.2) ou com defletores para proteção contra impactos diretos (fig.3).

3 - Operação :

• O sensor da sonda FL-795 é fornecido com cabo de 2 metros. O cabo possui três ou quatro condutores. O diagrama elétrico do sensor está impresso em seu corpo.
• As sondas fornecidas com sensores exigem proteção mecânica para seus cabos, o que deve ser providenciado. Na extremidade do cabo deve ser colocada uma caixa com bornes para conexão à linha de controle e testes.
• Quando a sonda estiver próxima da central de controle, a fiação pode ser feita com cabos comuns. Para distâncias até 1000 metros, recomenda-se o uso de cabos blindados, separados dos cabos de força. Para distâncias ainda maiores, não devem ser usadas as sondas com sensores indutivos ou devem ser providenciados relés amplificadores montado próximo à sonda.
• As tubulações devem ser montadas de modo a não introduzir tensões na carcaça. Preferencialmente devem ser usadas ligações flexíveis. Em atmosferas muito poluídas, é aconselhável o uso de um selo junto à sonda.
• Os condutores devem ter uma seção de cobre máxima de 2×2,5 mm² (fio) ou 2×1,5 mm² (cabo com terminal).

4 - Manutenção :

• As peças móveis e molas são inoxidáveis e estão em condições de operar em regime normal por vários anos. Ocasionalmente deverão ser levadas à oficina para limpeza e lubrificação.
• As peças sobressalentes são fornecidas pela ELMEC. Para fazer a substituição, recomenda-se que a sonda seja levada a uma oficina apropriada.
• Opcionalmente, a sonda pode ser enviada à ELMEC para manutenção.

Dimensões:

Diagrama Elétrico:

FA-790 - FA-792

1NA+2NF

FA-790 - FA-792

Sensor Indutivo

FL-795

Sensor Indutivo

Acessórios:

XPCABO-1
Especificações	Prensa cabos para rosca de 1/2"
Peso
Observações	Pode ser usado nas chaves da linha 10, EL-10 e EL-10 R

Sobressalentes:

X-TMP
Especificações	Tampão de PVC de 3/4" GAS
Peso	0,05kg
Observações	serve para todas as chaves com conexão elétrica 3/4"

XCAC-790
Especificações	Diafrágma composto de borracha com lona, eixo de acionamento em aço inoxidável, arruela de encosto, arruela de pressão, porca e chapa de batente
Peso
Observações	Serve para a sonda FA-790
	/i: Com proteção de chapa de aço inox para o diafrágma
	/T: Diafrágma de silicone para alta temperatura (200 graus)

XCAC-790i
Especificações	Diafrágma composto de borracha com lona, chapa em aço inoxidável para proteção da borracha, eixo de acionamento em aço inoxidável, arruela de encosto, arruela de pressão, porca e chapa de batente
Peso
Observações	Serve para a sonda FA-790/i

XMIC-3SE5
Especificações	Microrruptor de ação rápida com contatos 1NA + 2NF, capacidade: 3 A / 120 Vca ; 1,5 A / 240 Vca (AC-15), 3 A / 24 Vcc, 0,55 A / 125 Vcc, 0,27 A / 250 Vcc (DC-13), terminais com parafuso para conexão elétrica máxima de 2 x 2,5 mm²/fio e 2 x 1,5 mm²/cabo. Incluído 2 parafusos de fixação fenda/philips M4 x 12 inox.
Peso	0,04kg
