FA-610 LIRA

Sistema de Gestão da Qualidade

Chave de fim de curso tipo lira

Aplicação: Utilizada para indicar posição de equipamentos móveis como pontes rolantes, pórticos, empilhadeiras, recuperadoras, etc..
Acionamento em duas direções através de alavanca tipo lira.
Fornecida em carcaça de alumínio fundido, ideal para serviço pesado em instalações ao tempo

[product_files]

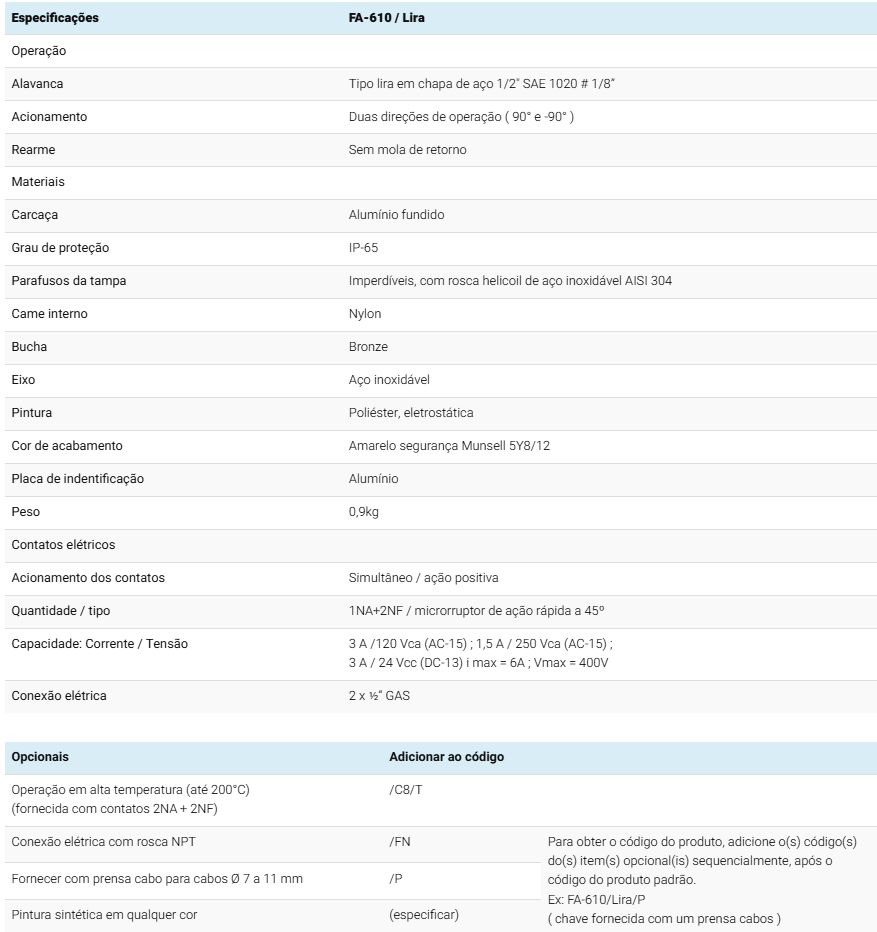

Especificações:

Especificações	FA-610 / Lira
Operação
Alavanca	Tipo lira em chapa de aço 1/2" SAE 1020 # 1/8”
Acionamento	Duas direções de operação ( 90° e -90° )
Rearme	Sem mola de retorno
Materiais
Carcaça	Alumínio fundido
Grau de proteção	IP-65
Parafusos da tampa	Imperdíveis, com rosca helicoil de aço inoxidável AISI 304
Came interno	Nylon
Bucha	Bronze
Eixo	Aço inoxidável
Pintura	Poliéster, eletrostática
Cor de acabamento	Amarelo segurança Munsell 5Y8/12
Placa de identificação	Alumínio
Peso	0,9kg
Contatos elétricos
Acionamento dos contatos	Simultâneo / ação positiva
Quantidade / tipo	1NA+2NF / microrruptor de ação rápida a 45º
Capacidade: Corrente / Tensão	3 A /120 Vca (AC-15) ; 1,5 A / 250 Vca (AC-15) ; 3 A / 24 Vcc (DC-13) i max = 6A ; Vmax = 400V
Conexão elétrica	2 x ½“ GAS

Opcionais	Adicionar ao código
Operação em alta temperatura (até 200°C) (fornecida com contatos 2NA + 2NF)	/C8/T
Conexão elétrica com rosca NPT	/FN	Para obter o código do produto, adicione o(s) código(s) do(s) item(s) opcional(is) sequencialmente, após o código do produto padrão. Ex: FA-610/Lira/P ( chave fornecida com um prensa cabos )
Fornecer com prensa cabo para cabos Ø 7 a 11 mm	/P
Pintura sintética em qualquer cor	(especificar)

Instruções Gerais:

1 - Montagem das chaves :

• As chaves funcionam como “comutadores” de posição: A parte móvel do equipamento deve ter um batente que desloca a alavanca da chave para a direita ou esquerda (Fig. 1).
• A alavanca da chave não retorna automaticamente, permanecendo na posição em que foi deixada pelo batente do equipamento.
• A chave deve ser montada preferencialmente em uma base usinada, podendo, alternativamente, ser utilizada uma chapa fina (1/4″) como base.
• Ao fechar a tampa, limpar a superfície de contato com a carcaça e apertar os parafusos com torque de 2,5 ± 0,25 N.m.
• Não pode haver qualquer obstáculo impedindo a remoção da tampa ou o aperto dos seus parafusos.
• Para garantir a proteção IP-65, não é necessário aplicar silicone ou qualquer outro selante na tampa ou nos parafusos da chave.

2 - Conexões elétricas :

• As tubulações devem ser montadas de modo a não introduzir tensões na carcaças. Preferencialmente devem ser usadas ligações flexíveis. Em atmosferas muito poluídas, é aconselhável o uso de um selo junto à chave.
• Os condutores devem ter uma seção de cobre máxima de 2×1,5 mm² (cabo com terminal).

3 - Manutenção :

• As chaves são lubrificadas com graxa tipo bissulfito de molibdênio e estão em condições de operar em regime normal por vários anos. Ocasionalmente deverão ser levadas à oficina para limpeza e lubrificação.
• As peças sobressalentes são fornecidas pela ELMEC. Para fazer a substituição, recomenda-se que a chave seja levada a uma oficina apropriada.
• Opcionalmente, a chave pode ser enviada à ELMEC para manutenção.

Dimensões:

Diagrama Elétrico:

1NA+2NF

Acessórios:

XPCABO-1
Especificações	Prensa cabos para rosca de 1/2"
Peso
Observações	Pode ser usado nas chaves da linha 10, EL-10 e EL-10 R

Sobressalentes:

X-TMP-G12
Especificações	Tampão de nylon com rosca 1/2" GAS
Peso	0,05kg
Observações	Serve para tampar conexões elétricas 1/2" GAS ou NPT

X-JUT-S10
Especificações	Junta de vedação de borracha nitrílica 60 shore ‎ ‎ ‎ ‎ ‎ ‎ ‎‎ ‎ ‎ ‎‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎
Peso	0,03kg
Observações	serve para todas as chaves da série 10
Opcionais	/T: de borracha de silicone para alta temperatura (até 200°C)

XMIC-SBR
Especificações	Microrruptor de ação rápida com contatos 1NA + 2NF, capacidade: 3 A / 120 Vca ; 1,5 A / 240 Vca (AC-15), 3 A / 24 Vcc, 0,55 A / 125 Vcc, 0,27 A / 250 Vcc (DC-13), terminais com parafuso para conexão elétrica máxima de 2 x 2,5 mm²/fio e 2 x 1,5 mm²/cabo. Incluído 2 parafusos de fixação fenda/philips M4 x 12 inox.
Peso	0,04kg

Os Dados Desta Página Podem Ser Alterados Sem Aviso Prévio
