FL-518R EXP / FA-518R EXP

Sistema de Gestão da Qualidade

Chave de emergência à prova de explosão (Pó)

Aplicação: Utilizada para parada de emergência em correias transportadoras, com detecção de cabo frouxo.
Acionamento bilateral através de cabo de aço e rearme manual.
Fornecida em robusta carcaça de alumínio fundido, ideal para serviço pesado em ambientes potencialmente explosivos das zonas zonas 21 e 22 , com marcação: Ex tb IIIC T85°C Db IP-66/67
Classificação do invólucro à prova de explosão
Ex tb IIIC T85°C Db: Aplicações não subterrâneas do grupo IIIC (poeiras condutoras), temperatura de superfície 85° C, nível de proteção (EPL) “alto” (produto não é fonte de ignição em operação normal ou em mau funcionamentos previstos).
Incluído kit de instalação composto de 1 esticador, 1 parafuso olhal M8 e 2 ganchos conectores para fixação fácil e rápida do cabo de aço.

[product_files]

Atenção: a mola interna desta chave é muito forte.
Antes de instalar a chave, cuidado ao liberar a trava para não machucar a mão com a alavanca de acionamento.

Instruções Gerais:

Especificações	FL-518 R EXP	FA-518 R EXP
Operação
Alavanca de acionamento	25° : parada de emergência -25° : sinalização de cabo rompido
Rearme	Manual através de alavanca de rearme
Materiais
Carcaça	Ferro fundido, roscas de fixação da tampa com helicoil de aço inoxidável AISI 304	Alumínio fundido, roscas de fixação da tampa com helicoil de aço inoxidável AISI 304
Grau de proteção	IP-66/67
Parafusos da tampa	Imperdíveis de aço inoxidável AISI 316, philips/sextavado (ch. 8 mm)
Mancais e buchas	Bronze
Mecanismo	Aço carbono, bicromatizado
Alavanca de rearme	Aço inoxidável AISI-304, com pintura eletrostática na cor azul
Pintura	Poliéster, eletrostática
Cor de acabamento	marelo Munsell 5Y8/12
Placa de identificação	Aço inoxidável
Peso	4,6 kg	2,6 kg
Contatos elétricos	Atende norma ABNT NBR IEC 60947-5-1
Acionamento dos contatos	Simultâneo / ação positiva
Quantidade / tipo	1 NA + 2NF / ação rápida
Capacidade: Corrente / Tensão	3 A /120 Vca (AC-15) ; 1,5 A / 250 Vca (AC-15) ; 3 A / 24 Vcc (DC-13) ; i max = 6A Vmax = 400V
Conexão elétrica	1 x ½" rosca NPT

Opcionais	Adicionar ao código
somente a chave, sem nenhum acessório de instalação	/WA	Para obter o código do produto, adicione o(s) código(s) do(s) opcional(is) sequencialmente, após o código do produto padrão. Ex: FL-518 R EXP /C3/P chave com contatos 2NA+4NF e fornecida com prensa cabos
Contatos 2NA+4NF (max. 6A x 230V)	/C3
Com rede industrial Dupline® SAFE	/CDS
Alavanca de acionamento da chave montada no lado oposto (à direita)	/O
Com mecanismos internos em aço inox	/i
Com LED bicolor para sinalização de chave ligada (verde) e acionada (vermelho piscante)	/LED
Com prensa cabo Ex (certificado à parte)	/P
Pintura sintética em qualquer cor	(especificar)

Instalação da FL-518 R EXP - FA-518 R EXP - precauções de segurança:

A montagem deve ser feita sempre com a energia desligada.
A instalação deste produto deve ser sempre realizada por técnicos habilitados e com experiência em segurança em ambientes onde exista atmosfera potencialmente explosiva, usando ferramentas apropriadas para realizar a operação de acordo com as normas prescritas para trabalhos em áreas de segurança (por exemplo, equipamentos certificados para uso em áreas Ex). As conexões elétricas podem ser feitas via cabos ou condutores dentro de eletrodutos. Se forem usados eletrodutos, estes devem ser instalados segundo as normas para áreas classificadas. A entrada de cabo e a conexão com eletrodutos têm que ser feita sem que se altere qualquer característica da chave. A chave possui um terminal interno identificado para aterramento, que deve obrigatoriamente ser conectado ao terra do equipamento.
Quando a entrada do cabo for feita através de um prensa-cabo, este deve ter marcação Ex e grau de proteção compatíveis com os da chave e com dimensões compatíveis com o cabo. O prensa cabo tem que ser apertado até que se garanta no mínimo 3 ½ fios de acoplamento com a rosca da carcaça e, no cabo elétrico, deve ser apertado até que os anéis de vedação garantam a pressão necessária para vedação e grau de proteção. Verificar os detalhes do aperto no manual do fabricante do prensa cabo.
Ao fechar a tampa, limpar a superfície de contato com a carcaça e apertar os parafusos com torque de 2,5 ± 0,25 N.m. Não pode haver qualquer obstáculo impedindo a remoção da tampa ou o aperto dos seus parafusos. Para garantir a proteção IP-66/67, não é necessário aplicar silicone ou qualquer outro selante na tampa ou nos parafusos da chave
A Elmec não poderá ser responsabilizada por acidentes, danos ou falhas operacionais decorrentes de erros de montagem ou devido ao desconhecimento e/ou não observância do conteúdo destas instruções, nem por danos decorrentes da utilização de peças de reposição ou acessórios não fornecidos ou não autorizados pela Elmec. Por questões de segurança, não é permitido ao usuário ou terceiro reparar este produto. Reparos somente podem ser executados pelo fabricante. Não é permitida qualquer modificação do produto pelo usuário.

1 - Montagem:

A chave FA-518R EXP deve ser conectada a um lance de até 150 metros de cabo de aço em linha reta. Montagens com aclives ou em ambientes com grande amplitude térmica podem causar a redução do comprimento máximo do cabo (ver gráfico 1).
O cabo de aço bitola 1/8″, plastificado na cor vermelha, deve ter suportes (fig.1) a cada 2 a 3 metros em toda a sua extensão.
As chaves são fornecidas com alavanca no lado esquerdo (padrão) ou no lado oposto (opcional /O). As chaves padrão ou com alavanca no lado oposto são funcionalmente idênticas mas permitem que se monte as chaves de forma simétrica em ambos os lados do transportador, deixando as chaves uma em frente à outra (fig. 2).
O kit de montagem rápida XCAE-518GS, fornecido com a chave FA-518R EXP, é composto por 1 parafuso olhal (XSE8-60 – E) 2 ganchos (XGR518 – B), 1 esticador (XEst-E8G – C) galvanizados e podem, opcionalmente, ser fornecidos em aço inoxidável (Kit XCAE-518GS/i). A montagem com este kit é mostrada na fig. 3.

Dc comprimento do lance de cabo (máx. 150 metros)

Dn distância entre o olhal da chave e o primeiro suporte de cabo;

Ds é a distância entre os suportes de cabo (D);

Dv distância entre o ponto fixo (E) e o primeiro suporte de cabo (D);

2 - Instalação e tensionamento do cabo de aço:

2.1. Fixar o parafuso olhal em uma das extremidades do transportador, os suportes de cabo e a chave de emergência conforme fig. 3.
2.2. Fechar totalmente o esticador (fig. 4), girando o corpo central e mantendo fixas as alças. Este fechamento permitirá o ajuste fino de tensão no cabo.
2.3. Fixar o cabo de aço no parafuso olhal prendendo nos ganchos (fig.5). Fixar da mesma forma o esticador. Cortar os excessos de cabo.
2.4. O esticamento do cabo de aço deve ser feito da seguinte forma: Mova manualmente a alavanca de acionamento até travar, conforme mostrado na fig.
7. Puxe o cabo de aço, cortando-o na medida necessária para que fique bem esticado ao fixá-lo no olhal da alavanca de acionamento da chave. Aperte firmemente os parafusos dos ganchos e do esticador, para garantir que o cabo de aço não se solte.
2.5 Libere a trava da chave (fig. 8) e abra o esticador até que a alavanca de acionamento fique na posição vertical (fig. 3). Inclinações de até 5° em relação à vertical para qualquer lado não interferem no funcionamento da chave.
2.6 Aperte as contra-porcas do esticador para que ele não perca o ajuste. A instalação mecânica está completa.

Verificações: A Instalação estará correta se:
– A alavanca da chave está visualmente na posição vertical.
– O cabo de aço está esticado e pode correr livremente nos suportes.
– Todas as porcas dos ganchos estão firmemente apertadas.
– Todas as porcas e contra porcas do esticador estão firmemente apertadas.
– Puxando o cabo de aço (fig 6), a alavanca de acionamento da chave de emergência é deslocada, girando cerca de 25º (+/- 5°) e travando (fig. 7). Isso deve ser possível em qualquer ponto do cabo.
– Quando destrava-se a chave, puxando-se para cima a alavanca de rearme azul (fig.8), a alavanca de acionamento retorna aproximadamente à posição vertical.

3 - Parada de emergência e cancelamento da sinalização de emergência:

• Situação de emergência é quando há uma situação real ou potencial de lesões a pessoas ou dano ao equipamento. As comissões de segurança das empresas devem treinar aqueles que têm acesso aos locais onde exista risco para que eles saibam identificar quais são estas situações e que providências devem ser tomadas.
• A decisão de acionar a chave de emergência não deve pressupor qualquer consideração do operador.
• Quando se detectar uma situação de emergência, o operador no local, com uma única ação, deverá puxar o cabo de aço em qualquer direção (Fig. 7). A alavanca de acionamento da chave de emergência será deslocada, girando e travando na posição mostrada na Fig. 8. Quando a alavanca de acionamento está travada, os contatos internos estão comutados.
• Uma vez eliminada a situação de emergência, o operador deve se dirigir à chave que comandou a parada de emergência e puxar para cima a alavanca de rearme azul (fig. 8) para liberar a trava. De acordo com as normas de segurança, o rearme tem que ser feito manualmente, de forma deliberada, no local onde foi sinalizada a emergência.
• A chave na posição de emergência bloqueia a partida do transportador. O rearme da chave libera o religamento do transportador, mas não pode comandar sua partida. Deve existir um procedimento adequado de partida do transportador para garantir a segurança. Os operadores que trabalham próximos ao equipamento devem possuir treinamento adequado sobre os procedimentos de emergência e partida. Este treinamento é de responsabilidade da empresa proprietária do transportador.

4 - Detecção de cabo frouxo ou rompido:

• Na ocorrência de ruptura ou afrouxamento do cabo de aço, a mola de tração interna à chave puxará o cabo no sentido oposto do local onde ocorreu o afrouxamento ou ruptura, comutando os contatos internos, sinalizando emergência e forçando a parada do equipamento. Será necessário que seja feita a recolocação do cabo de aço conforme descrito no item 2 deste manual.

5 - Manutenção:

• As atividades de inspeção, manutenção, reparo, revisão e recuperação dos equipamentos são de responsabilidade dos usuários e devem ser executadas de acordo com os requisitos das normas técnicas vigentes e com as recomendações do fabricante.
• As chaves são lubrificadas com graxa tipo Tecno Grease MP MO e estão em condições de operar em regime normal por vários anos. Ocasionalmente deverão ser levadas à oficina para limpeza e lubrificação.
• As peças sobressalentes são fornecidas pela ELMEC. Para fazer a substituição, recomenda-se que a chave seja levada a uma oficina apropriada. Opcionalmente, a chave pode ser enviada à ELMEC para manutenção.

Atende NBR 14.153, NBR 14.118, NBR 13.742, NBR 13.862, NBR ISO 13850, NBR IEC 60947-5-5, 60079-0 e 60079-31

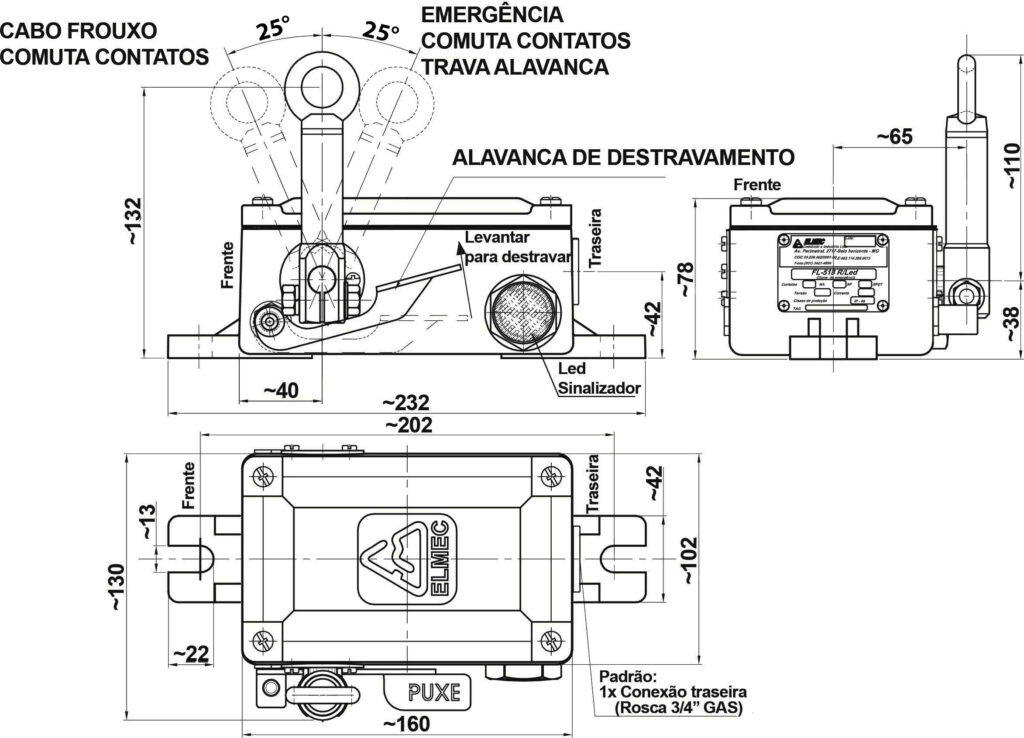

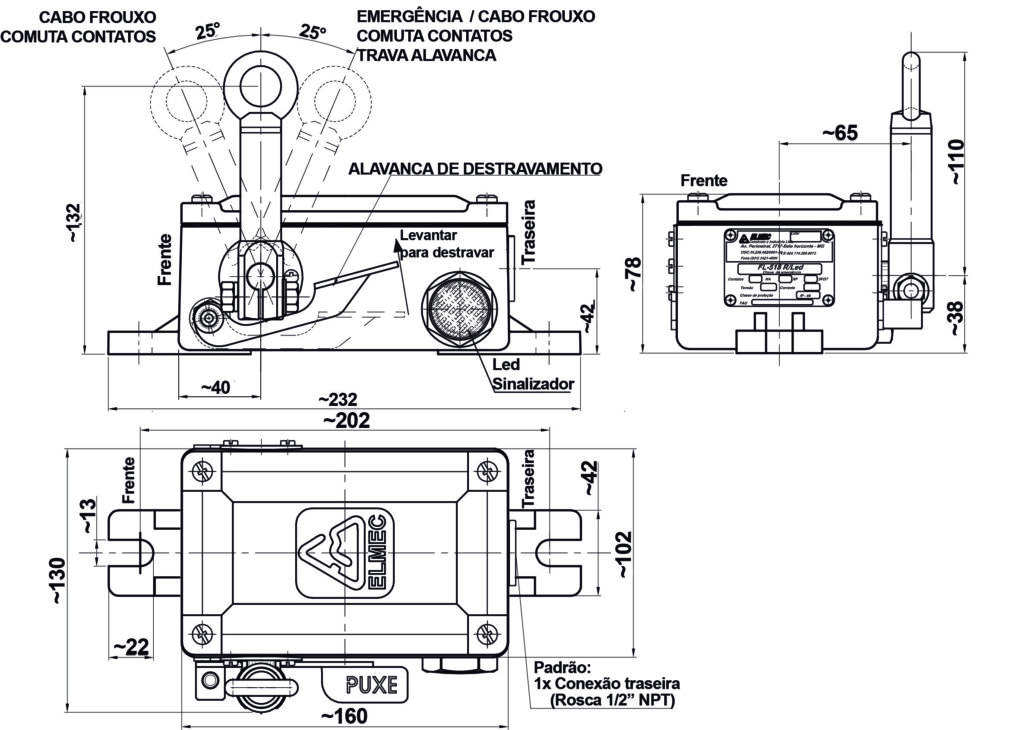

Dimensões:

Diagrama Elétrico:

1NA+2NF

Acessórios:

XPCABO-1EXP
Especificações	Prensa cabos para rosca de 1/2" para ser usado em área classificada à prova de explosão (pó, Zonas - 21,22, marcação II 2 G Ex db IIC Gb Ex eb IIC Gb II 1 D Ex ta IIIC Da), grau de proteção IP66/IP67/IP68. Temperatura de operação NBR -20 °C a +90 °C.
Peso	0,1kg

XLED-2
Especificações	Led bicolor p/sinalização de chave ligada (verde) e acionada (vermelho piscante), corpo de latão niquelado com 32 mm, grau de proteção IP-66/67, diâmetro da lente 29 mm; fixação por rosca M30 x 1,5 mm. Fornecido com cabo elétrico de 4 condutores com 200 mm de comprimento. Alimentação 15 a 25 Vca/Vcc ou 90 a 250 Vca. Proteções elétricas contra inversão de polaridade (Vcc) ou picos de tensão (400Vca @ 1 ms)
Peso	0,1kg
Observações	/i: Corpo em aço inox AISI-304

XCABO-V
Especificações	Cabo de aço para acionamento de chave de parada de emergência, com alma de aço galvanizado de 1/8", plastificado na cor vermelha, com diâmetro final de 3/16"
Peso	0,05kg/m
Observações	Cabo em PVC
Opcionais	/i: alma de aço inoxidável AISI 304

XCAE-518GS
Especificações	Kit para fixação rápida de cabo de aço em chave de emergencia simples, composto de 1 esticador com tratamento anticorrosivo geomet, modelo XEST-E8G 2 ganchos com tratamento anticorrosivo geomet, modelo XGR-518 1 parafuso olhal M8 Parafusos em aço inox AISI 304
Peso	0,4kg
Observações	Para chaves FL-518 R e FA-518 R
Opcionais	/i: componentes em aço inox AISI 304

XEST-E8G
Especificações	Esticador em aço com tratamento anticorrosivo geomet; Parafusos em aço inox AISI 304.
Peso	0,2kg
Opcionais	/i: em aço inox AISI 304

XGR-518
Especificações	Gancho de cabo de aço para montagem rápida, em aço SAE 1020 com tratamento anticorrosivo geomet. Parafusos em aço inox AISI 304.
Peso	0,1kg
Opcionais	/i: em aço inox AISI 304

[table “” not found /]

XSUPORTE/F40/38/12
Especificações	Suporte espiral em aço carbonono zincado, com sextavado externo de 1/2" e rosca fêmea 3/8" x 16 UNC, comprimento total 120 mm (85mm de corpo + 35mm de olhal). Pintura final amerelo eletrostática.
Peso	0,1kg
Observações	Deve ser utilizado a cada 3 metros do cabo de aço
	/F40/10/12: "corpo de aço carbono zincado, com sextavado externo de 1/2"" e rosca fêmea M10 x 1,5 mm, com pintura eletrostática amarela"
	/F40/12/14: "corpo de aço carbono zincado, com sextavado externo de 9/16"" e rosca fêmea M12 x 1,75 mm, com pintura eletrostática amarela"
	/F40/8/12: "corpo de aço carbono zincado, com sextavado externo de 1/2"" e rosca fêmea M8 x 1,25 mm, com pintura eletrostática amarela"

XSUPORTE
Especificações	Suporte espiral em aço carbono, diâmetro de 1/4" , pintura final em wash primer cinza comprimento total 120 mm (80mm de corpo + 40mm de olhal)
Peso	0,08kg
Observações	Deve ser utilizado a cada 3 metros do cabo de aço
Opcionais	/625: fundo com revestimento geomet, com rosca M6 x 25 e 1 par de porcas / arruelas de pressão
	/625/L2: 110 mm de corpo, fundo com revestimento geomet, com rosca M6 x 25 e 1 par de porcas / arruelas de pressão
	/630: fundo com revestimento geomet, com rosca M6 x 30 e 1 par de porcas / arruelas de pressão
	/630/L1: 55 mm de corpo de aço carbono com revestimento em geomet, com rosca M6 x 30 e 1 par de porcas / arruelas de pressão
	/i: de aço inoxidável

Sobressalentes:

X-JUT-S18/T
Especificações	Junta de borracha de silicone‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎‎ ‎ ‎ ‎‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎
Peso	0,03kg
Observações	serve para as chaves FL-FA_x18 EXP

XMIC-3SE5
Especificações	Microrruptor de ação rápida com contatos 1NA + 2NF, capacidade: 3 A / 120 Vca ; 1,5 A / 240 Vca (AC-15), 3 A / 24 Vcc, 0,55 A / 125 Vcc, 0,27 A / 250 Vcc (DC-13), terminais com parafuso para conexão elétrica máxima de 2 x 2,5 mm²/fio e 2 x 1,5 mm²/cabo. Incluído 2 parafusos de fixação fenda/philips M4 x 12 inox.
Peso	0,04kg

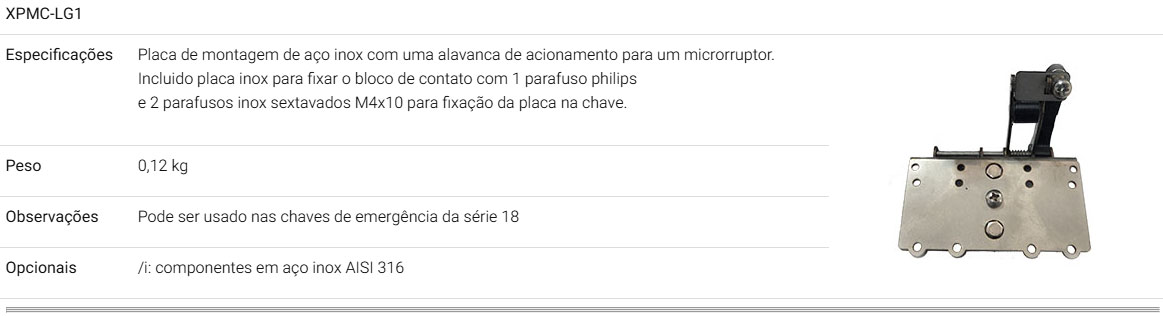

XPMC-LG1
Especificações	Placa de montagem de aço inox com alavanca de acionamento para um microrruptor. Incluido placa inox para fixar o bloco de contato com 1 parafuso philips e 2 parafusos inox sextavados M4x10 para fixação da placa na chave.
Peso	0,12 kg
Observações	Pode ser usado nas chaves de emergência de alavanca das séries 18, 18 ex e 18 EXP.

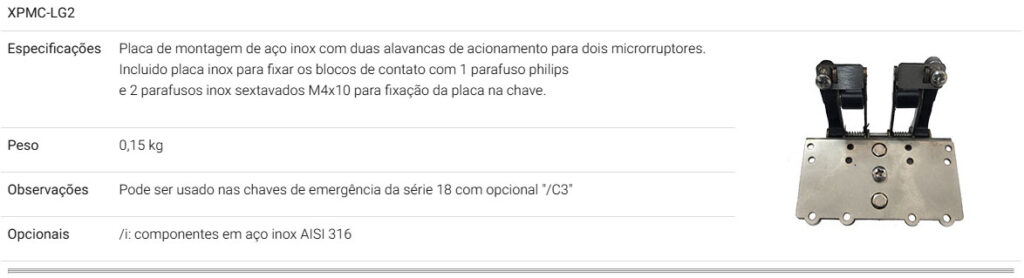

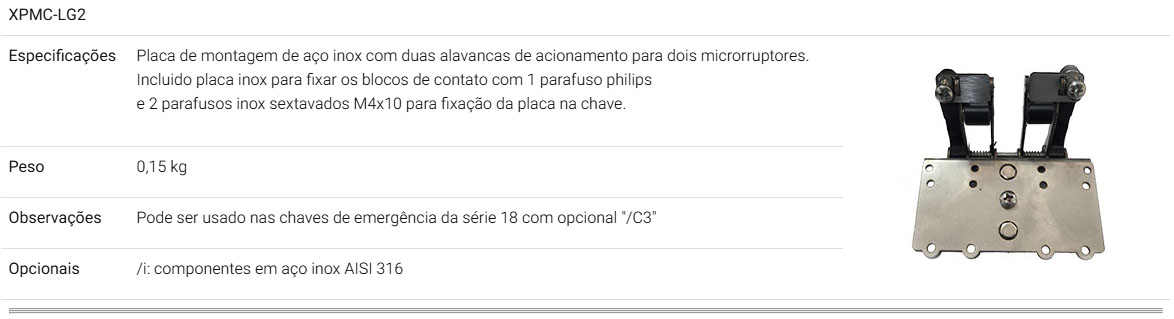

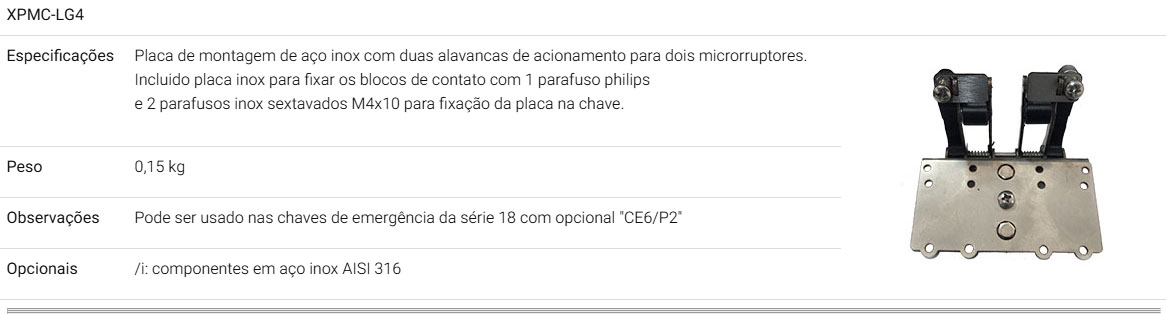

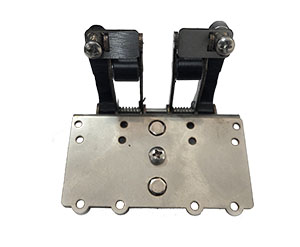

XBRA-518
Especificações	Alavanca de acionamento para as chaves de emergência das series 18, 18 Ex e 18 EXP, composta de alavanca de aço com pino trava de aço inoxidável e olhal de aço fundido bicromatizado para fixação do cabo de aço, pintura final amarelo eletrostática.
Peso	0,25kg
