FA-511R

Sistema de Gestão da Qualidade

Chave de sinalização de cabo rompido

Utilizada para sinalização de rompimento de cabos de aço de chaves de emergência.
Acionamento automático através de mola interna.
Modelo compacto com acionamento unilateral, ideal para transportadores curtos com até 25 metros de comprimento.

[product_files]

‎

Especificações:

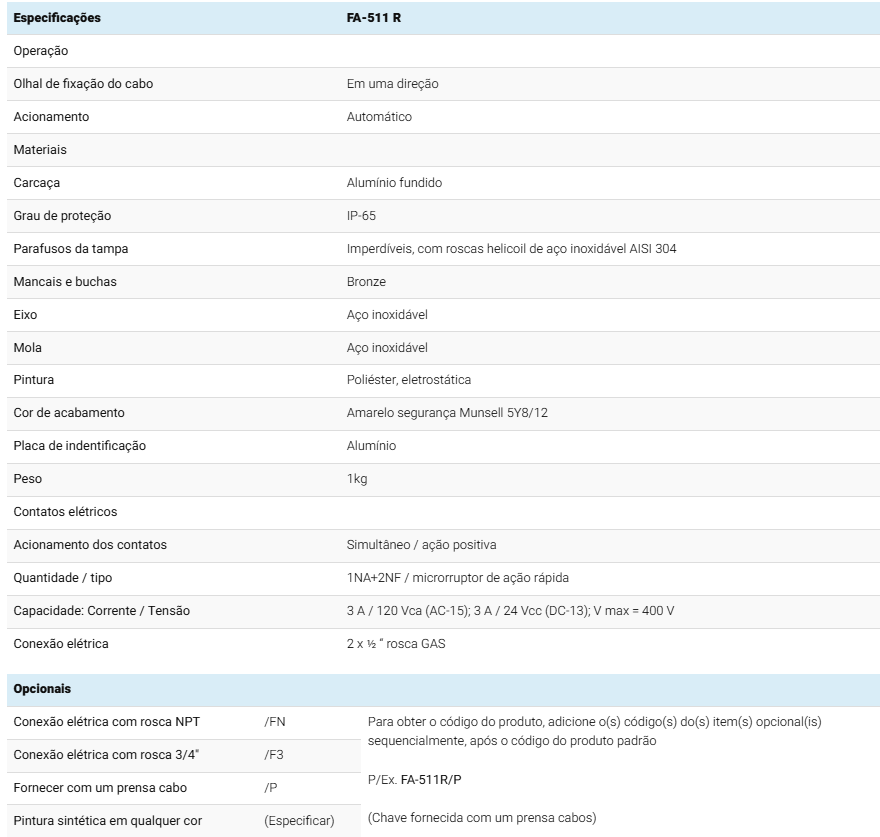

Especificações	FA-511 R
Operação
Olhal de fixação do cabo	Em uma direção
Acionamento	Automático
Materiais
Carcaça	Alumínio fundido
Grau de proteção	IP-65
Parafusos da tampa	Imperdíveis, com roscas helicoil de aço inoxidável AISI 304
Mancais e buchas	Bronze
Eixo	Aço inoxidável
Mola	Aço inoxidável
Pintura	Poliéster, eletrostática
Cor de acabamento	Amarelo segurança Munsell 5Y8/12
Placa de identificação	Alumínio
Peso	1kg
Contatos elétricos
Acionamento dos contatos	Simultâneo / ação positiva
Quantidade / tipo	1NA+2NF / microrruptor de ação rápida
Capacidade: Corrente / Tensão	3 A / 120 Vca (AC-15); 3 A / 24 Vcc (DC-13); V max = 400 V
Conexão elétrica	2 x ½ “ rosca GAS

Opcionais
Conexão elétrica com rosca NPT	/FN	Para obter o código do produto, adicione o(s) código(s) do(s) item(s) opcional(is) sequencialmente, após o código do produto padrão P/Ex. FA-511R/P (Chave fornecida com um prensa cabos)
Conexão elétrica com rosca 3/4"	/F3
Fornecer com um prensa cabo	/P
Pintura sintética em qualquer cor	(Especificar)

Atende NBR14.153, NBR14.154, NBR13.742, NBR13.862

Instruções Gerais:

1 - Montagem das chaves :

• As chaves de detecção de cabo rompido devem ser usadas em conjunto com as chaves de emergência. Seu objetivo é acionar um contato quando o cabo de aço afrouxar ou romper.
• As chaves devem ser espaçadas no máximo a 25 metros da chave de emergência. Condições especiais como transportador muito inclinado, altas velocidades, material perigoso, carregamento irregular, etc., podem indicar o uso de mais chaves. Esta chave sempre deve estar ligada a uma chave de emergência conforme diagramas abaixo.
• O cabo de aço recomendado é o de 1/8″ plastificado, preferencialmente na cor vermelha para facilitar sua visualização. A forma de prendê-lo nos olhais da chave está indicado na fig. 2. Recomendamos o uso de esticador próximo à chave de emergência para facilitar o ajuste de cabo esticado.
• Devem existir suportes para o cabo de aço (Fig. 3) a cada 3 metros.
• A chave deve ser montada preferencialmente em uma base usinada, podendo, alternativamente, ser utilizada uma chapa fina (1/4″) como base.

2 - Conexões elétricas :

• As tubulações devem ser montadas de modo a não introduzir tensões na carcaças. Preferencialmente devem ser usadas ligações flexíveis. Em atmosferas muito poluídas, é aconselhável o uso de um selo junto à chave.
• Os condutores devem ter uma seção de cobre máxima de 2×1,5 mm² (cabo com terminal).

3 - Operação :

• Se o cabo afrouxar ou romper, a mola interna do mecanismo recolherá o eixo e acionará o contato interno, sinalizando o cabo frouxo (rompido).
• Para rearme, estique o cabo e prenda suas pontas na alça da chave conforme descrito no item “1 – Montagem das chaves”.

4 - Manutenção :

• As chaves são lubrificadas com graxa tipo bissulfito de molibdênio e estão em condições de operar em regime normal por vários anos. Ocasionalmente deverão ser levadas à oficina para limpeza e lubrificação.
• As peças sobressalentes são fornecidas pela ELMEC. Para fazer a substituição, recomenda-se que a chave seja levada a uma oficina apropriada.
• Opcionalmente, a chave pode ser enviada à ELMEC para manutenção.

Dimensões:

Diagrama Elétrico:

2NA+1NF

1NA magnético

1SPDT magnético

Acessórios:

XPCABO-1
Especificações	Prensa cabos para rosca de 1/2"
Peso
Observações	Pode ser usado nas chaves da linha 10, EL-10 e EL-10 R

XCABO-V
Especificações	Cabo de aço para acionamento de chave de parada de emergência, com alma de aço galvanizado de 1/8", plastificado na cor vermelha, com diâmetro final de 3/16"
Peso	0,05kg/m
Observações	Cabo em PVC
Opcionais	/i: alma de aço inoxidável AISI 304

XCAE-500 R
Especificações	Kit de acessórios de instalação de chave de emergência com detecção de cabo rompido, composto de 1 esticador 5/16", 4 sapatilhas 3/16" e 8 clips 3/16"; todos galvanizados
Peso	0,3kg
Observações	Para utilização nas chaves FL-512/RD, FL-512/RE, FL-512/1DR, FL-512/1ER, FA-511R
Opcionais	/i: em aço inoxidável (esticador será M8)

XCLIPS
Especificações	Clips 3/16" (grampo) galvanizado, para fixar cabo de aço de 1/8" plastificado
Peso	0,01kg
Opcionais	/i: componentes em aço inox AISI 304

XEST-516
Especificações	Esticador gancho x gancho 5/16" galvanizado, para cabo de aço 3/16", com contra porcas.
Peso	0,2kg
Opcionais	/i: em aço inoxidável (esticador será M8)

XSAPATILHA
Especificações	Sapatilha 3/16" galvanizada, para proteger cabo de aço de 1/8" plastificado
Peso	0,01kg
Opcionais	/i: de aço inoxidável AISI 304

[table “” not found /]

XSUPORTE/F40/38/12
Especificações	Suporte espiral em aço carbonono zincado, com sextavado externo de 1/2" e rosca fêmea 3/8" x 16 UNC, comprimento total 120 mm (85mm de corpo + 35mm de olhal). Pintura final amerelo eletrostática.
Peso	0,1kg
Observações	Deve ser utilizado a cada 3 metros do cabo de aço
	/F40/10/12: "corpo de aço carbono zincado, com sextavado externo de 1/2"" e rosca fêmea M10 x 1,5 mm, com pintura eletrostática amarela"
	/F40/12/14: "corpo de aço carbono zincado, com sextavado externo de 9/16"" e rosca fêmea M12 x 1,75 mm, com pintura eletrostática amarela"
	/F40/8/12: "corpo de aço carbono zincado, com sextavado externo de 1/2"" e rosca fêmea M8 x 1,25 mm, com pintura eletrostática amarela"

XSUPORTE
Especificações	Suporte espiral em aço carbono, diâmetro de 1/4" , pintura final em wash primer cinza comprimento total 120 mm (80mm de corpo + 40mm de olhal)
Peso	0,08kg
Observações	Deve ser utilizado a cada 3 metros do cabo de aço
Opcionais	/625: fundo com revestimento geomet, com rosca M6 x 25 e 1 par de porcas / arruelas de pressão
	/625/L2: 110 mm de corpo, fundo com revestimento geomet, com rosca M6 x 25 e 1 par de porcas / arruelas de pressão
	/630: fundo com revestimento geomet, com rosca M6 x 30 e 1 par de porcas / arruelas de pressão
	/630/L1: 55 mm de corpo de aço carbono com revestimento em geomet, com rosca M6 x 30 e 1 par de porcas / arruelas de pressão
	/i: de aço inoxidável

Sobressalentes:

X-TMP-G12
Especificações	Tampão de nylon com rosca 1/2" GAS
Peso	0,05kg
Observações	Serve para tampar conexões elétricas 1/2" GAS ou NPT

XMIC-3SE5
Especificações	Microrruptor de ação rápida com contatos 1NA + 2NF, capacidade: 3 A / 120 Vca ; 1,5 A / 240 Vca (AC-15), 3 A / 24 Vcc, 0,55 A / 125 Vcc, 0,27 A / 250 Vcc (DC-13), terminais com parafuso para conexão elétrica máxima de 2 x 2,5 mm²/fio e 2 x 1,5 mm²/cabo. Incluído 2 parafusos de fixação fenda/philips M4 x 12 inox.
Peso	0,04kg
