FA-511

Sistema de Gestão da Qualidade

Chave de emergência

Utilizada para paradas de emergência em correias transportadoras.
Acionamento através de cabo de aço e rearme manual.
Modelo compacto com acionamento unilateral, ideal para transportadores curtos com até 25 metros de comprimento.

Especificações:

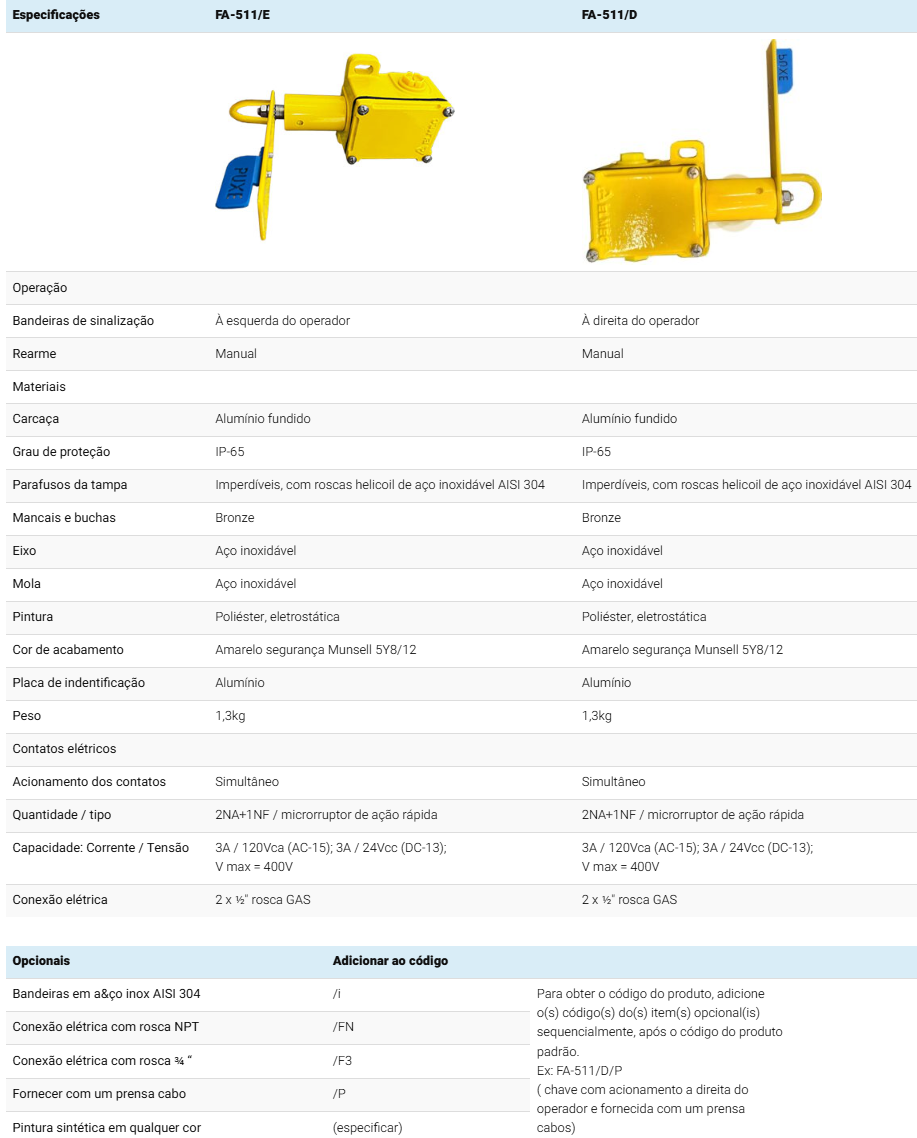

Especificações	FA-511/E	FA-511/D

Operação
Bandeiras de sinalização	À esquerda do operador	À direita do operador
Rearme	Manual	Manual
Materiais
Carcaça	Alumínio fundido	Alumínio fundido
Grau de proteção	IP-65	IP-65
Parafusos da tampa	Aço inoxidável, imperdíveis	Aço inoxidável, imperdíveis
Mancais e buchas	Bronze	Bronze
Eixo	Aço inoxidável	Aço inoxidável
Mola	Aço inoxidável	Aço inoxidável
Pintura	Poliéster, eletrostática	Poliéster, eletrostática
Cor de acabamento	Amarelo segurança Munsell 5Y8/12	Amarelo segurança Munsell 5Y8/12
Placa de indentificação	Alumínio	Alumínio
Peso	1,3kg	1,3kg
Contatos elétricos
Acionamento dos contatos	Simultâneo	Simultâneo
Quantidade / tipo	2NA+1NF / microrruptor de ação rápida	2NA+1NF / microrruptor de ação rápida
Corrente / tensão	3A / 120Vca (AC-15); 3A / 24Vcc (DC-13); V max = 400V	3A / 120Vca (AC-15); 3A / 24Vcc (DC-13); V max = 400V
Conexão elétrica	2 x ½" rosca GAS	2 x ½" rosca GAS

Opcionais	Adicionar ao código
Bandeiras em a&ço inox AISI 304	/i
Conexão elétrica com rosca NPT	/FN
Conexão elétrica com rosca ¾ “	/F3
Fornecer com um prensa cabo	/P
Pintura sintética em qualquer cor	(especificar)

Atende NBR14.153, NBR14.154, NBR13.742, NBR13.862

Instruções Gerais:

1 - Montagem das chaves :

• As chaves de emergência FA-511 podem ser usadas em um ou nos dois lados da correia sempre que houver possibilidade de trânsito de pessoas nos dois lados. Devem ser colocadas de forma a permitir o livre acesso à toda a extensão do cabo de aço acionador. O cabo deverá correr livremente em seus suportes e estar esticado, sem entretanto forçar a mola da chave.
• O cabo de aço recomendado é o de 1/8″ plastificado, preferencialmente na cor vermelha para facilitar sua visualização. A forma de prendê-lo nos olhais da chave está indicado na figura 1.
• Devem existir suportes para o cabo de aço (Fig. 2) a cada 3 metros.
• A chave deve ser montada preferencialmente em uma base usina, podendo, alternativamente, ser utilizada uma chapa fina (1/4″) como base.
• Comprimento máximo do cabo de aço: 25 metros. Condições especiais como transportador muito inclinado, altas velocidades, material perigoso, carregamento irregular, etc., podem indicar o uso de mais chaves.

2 - Conexões elétricas :

• As tubulações devem ser montadas de modo a não introduzir tensões na carcaças. Preferencialmente devem ser usadas ligações flexíveis. Em atmosferas muito poluídas, é aconselhável o uso de um selo junto à chave.
• Os condutores devem ter uma seção de cobre máxima de 2×1,5 mm² (cabo com terminal).

3 - Operação :

• Na ocorrência de emergência, o operador presente no local deve puxar em qualquer direção o cabo de aço. O eixo da chave será deslocado e girará 90°; travando nessa posição.
• Para voltar a chave à posição normal, manualmente, gire suavemente a bandeira para a posição de espera. Ela recolherá o eixo e travará nesta posição. Não force o giro da bandeira. Não use ferramentas para girá-la. Se a bandeira for forçada contra a trava ou contra os batentes, poderá ter sua estria danificada.

4 - Manutenção :

• As chaves são lubrificadas com graxa tipo bissulfito de molibdênio e estão em condições de operar em regime normal por vários anos. Ocasionalmente deverão ser levadas à oficina para limpeza e lubrificação.
• As peças sobressalentes são fornecidas pela ELMEC. Para fazer a substituição, recomenda-se que a chave seja levada a uma oficina apropriada.
• Opcionalmente, a chave pode ser enviada à ELMEC para manutenção.

Dimensões:

Diagrama Elétrico:

2NA+1NF

Acessórios

XPCABO-1
Especificações	Prensa cabos para rosca de 1/2"
Peso
Observações	Pode ser usado nas chaves da linha 10, EL-10 e EL-10 R

XCABO-V
Especificações	Cabo de aço para acionamento de chave de parada de emergência, com alma de aço galvanizado de 1/8", plastificado na cor vermelha, com diâmetro final de 3/16"
Peso	0,05kg
Observações	Cabo em PVC
Opcionais	/i: alma de aço inoxidável AISI 316

XCLIPS
Especificações	Clips 3/16" (grampo) galvanizado, para fixar cabo de aço de 1/8" plastificado
Peso	0,01kg
Opcionais	/i: componentes em aço inox AISI 304

XEST-516
Especificações	Esticador gancho x gancho 5/16" galvanizado, para cabo de aço 3/16", com contra porcas.
Peso	0,2kg
Opcionais	/i: em aço inoxidável (esticador será M8)

XSAPATILHA
Especificações	Sapatilha 3/16" galvanizada, para proteger cabo de aço de 1/8" plastificado
Peso	0,01kg
Opcionais	/i: de aço inoxidável AISI 304

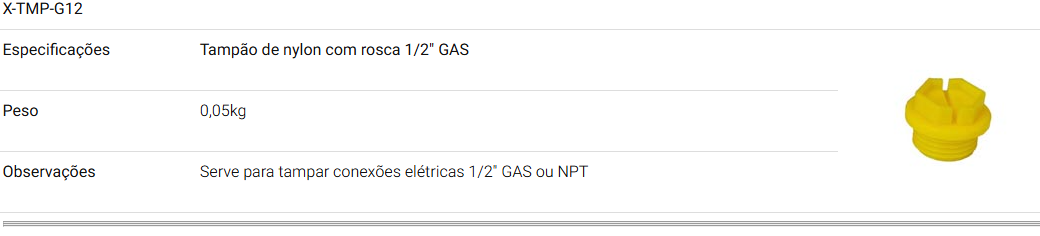

[table “205” not found /]

XSUPORTE/F40/38/12
Especificações	Suporte espiral em aço carbonono zincado, com sextavado externo de 1/2" e rosca fêmea 3/8" x 16 UNC, comprimento total 120 mm (85mm de corpo + 35mm de olhal). Pintura final amerelo eletrostática.
Peso	0,1kg
Observações	Deve ser utilizado a cada 3 metros do cabo de aço
	/F40/10/12: "corpo de aço carbono zincado, com sextavado externo de 1/2"" e rosca fêmea M10 x 1,5 mm, com pintura eletrostática amarela"
	/F40/12/14: "corpo de aço carbono zincado, com sextavado externo de 9/16"" e rosca fêmea M12 x 1,75 mm, com pintura eletrostática amarela"
	/F40/8/12: "corpo de aço carbono zincado, com sextavado externo de 1/2"" e rosca fêmea M8 x 1,25 mm, com pintura eletrostática amarela"

XSUPORTE
Especificações	Suporte espiral em aço carbono, diâmetro de 1/4" , pintura final em wash primer cinza comprimento total 120 mm (80mm de corpo + 40mm de olhal)
Peso	0,08kg
Observações	Deve ser utilizado a cada 3 metros do cabo de aço
Opcionais	/625: fundo com revestimento geomet, com rosca M6 x 25 e 1 par de porcas / arruelas de pressão
	/625/L2: 110 mm de corpo, fundo com revestimento geomet, com rosca M6 x 25 e 1 par de porcas / arruelas de pressão
	/630: fundo com revestimento geomet, com rosca M6 x 30 e 1 par de porcas / arruelas de pressão
	/630/L1: 55 mm de corpo de aço carbono com revestimento em geomet, com rosca M6 x 30 e 1 par de porcas / arruelas de pressão
	/i: de aço inoxidável

Sobressalentes

XBAN-500
Especificações	Bandeira de chapa de aço com alça para fixação do cabo de aço para chave de emergência, pintura final amarelo eletrostática
Peso	0,3kg
Observações	Serve para as chaves FL-512, FA-511, FL-514
Opcionais	/i: Descrição Bandeira em aço inox

XCAC-500D
Especificações	Conjunto de acionamento do lado direito para chave de emergência com bandeiras, composto de tubo roscado com mecanismos de acionamento, e bandeira de sinalização com alça para fixação do cabo de aço, pintura final amarelo eletrostática
Peso	0,8kg
Observações	Pode ser usado nas chaves FL-512 , FL-514, FA-514 e FA-511/D
Opcionais	/C4: com ímã para receber sensor magnético série SM

XCAC-500E
Especificações	Conjunto de acionamento do lado esquerdo para chave de emergência com bandeiras, composto de tubo roscado com mecanismos de acionamento, e bandeira de sinalização com alça para fixação do cabo de aço, pintura final amarelo eletrostática
Peso	0,8kg
Observações	Pode ser usado nas chaves FL-512 , FL-514, FA-514 e FA-511/E
Opcionais	/C4: com ímã para receber sensor magnético série SM

XMIC-3SE5
Especificações	Microrruptor de ação rápida com contatos 1NA + 2NF, capacidade: 3 A / 120 Vca ; 1,5 A / 240 Vca (AC-15), 3 A / 24 Vcc, 0,55 A / 125 Vcc, 0,27 A / 250 Vcc (DC-13), terminais com parafuso para conexão elétrica máxima de 2 x 2,5 mm²/fio e 2 x 1,5 mm²/cabo. Incluído 2 parafusos de fixação fenda/philips M4 x 12 inox.
Peso	0,04kg

Os Dados Desta Página Podem Ser Alterados Sem Aviso Prévio
