FA-410

Sistema de Gestão da Qualidade

Chave detectora de desalinhamento com rolete

Utilizada para detectar desalinhamento em correias transportadoras.
Acionamento através de rolete de nylon com retorno automático.
Fornecida em carcaça de alumínio fundido, ideal para serviço pesado em instalações ao tempo.

[product_files]

Especificações:

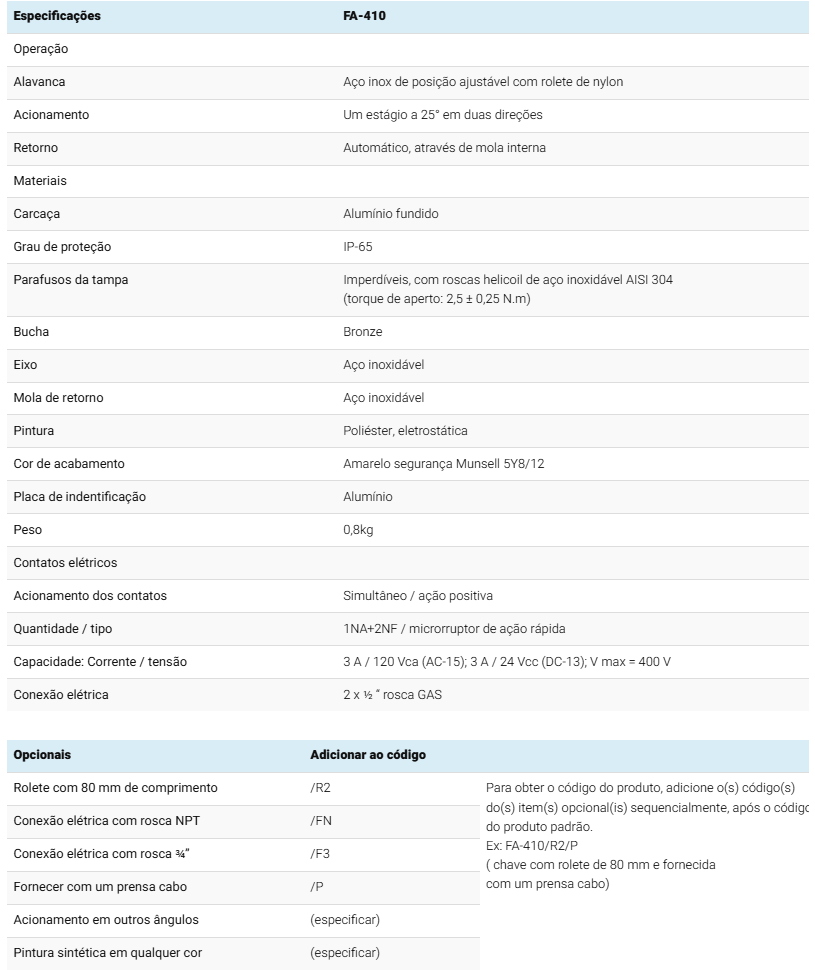

Especificações	FA-410
Operação
Alavanca	Aço inox de posição ajustável com rolete de nylon
Acionamento	Um estágio a 25° em duas direções
Retorno	Automático, através de mola interna
Materiais
Carcaça	Alumínio fundido
Grau de proteção	IP-65
Parafusos da tampa	Imperdíveis, com roscas helicoil de aço inoxidável AISI 304 (torque de aperto: 2,5 ± 0,25 N.m)
Bucha	Bronze
Eixo	Aço inoxidável
Mola de retorno	Aço inoxidável
Pintura	Poliéster, eletrostática
Cor de acabamento	Amarelo segurança Munsell 5Y8/12
Placa de identificação	Alumínio
Peso	0,8kg
Contatos elétricos
Acionamento dos contatos	Simultâneo / ação positiva
Quantidade / tipo	1NA+2NF / microrruptor de ação rápida
Capacidade: Corrente / tensão	3 A / 120 Vca (AC-15); 3 A / 24 Vcc (DC-13); V max = 400 V
Conexão elétrica	2 x ½ “ rosca GAS

Opcionais	Adicionar ao código
Rolete com 80 mm de comprimento	/R2	Para obter o código do produto, adicione o(s) código(s) do(s) item(s) opcional(is) sequencialmente, após o código do produto padrão. Ex: FA-410/R2/P ( chave com rolete de 80 mm e fornecida com um prensa cabo)
Conexão elétrica com rosca NPT	/FN
Conexão elétrica com rosca ¾”	/F3
Fornecer com um prensa cabo	/P
Acionamento em outros ângulos	(especificar)
Pintura sintética em qualquer cor	(especificar)

Atende norma NBR 13.862

Instruções Gerais:

1 - Montagem das chaves :

• Segundo norma NBR 13.862 as chaves detectoras de desalinhamento FA-410 devem ser instaladas em ambos os lados da correia (fig. 2), pelo menos nos seguintes pontos:
a) próximo ao tambor de cabeça;
b) próximo ao tambor de retorno;
c) próximo ao tambor de acionamento;
d) na região do esticamento, no lado do retorno;
e) próximo ao tambor da cabeça de tripers;
f) em regiões com estruturas especiais que possam danificar a correia.
• Deve existir uma folga de 3 cm entre a correia e o rolete. A correia deve atingir perpendicularmente o rolete em seu ponto médio. (fig. 1)
• A chave deve ser montada preferencialmente em uma base usinada, podendo, alternativamente, ser utilizada uma chapa fina (1/4″) como base.
• As chaves devem ser espaçadas de cerca de 40 m. Condições especiais como transportador muito inclinado, altas velocidades, material perigoso, carregamento irregular, etc., podem indicar o uso de mais chaves.

2 - Conexões elétricas :

• As tubulações devem ser montadas de modo a não introduzir tensões na carcaças. Preferencialmente devem ser usadas ligações flexíveis. Em atmosferas muito poluídas, é aconselhável o uso de um selo junto à chave.
• Os condutores devem ter uma seção de cobre máxima de 2×1,5 mm² (cabo com terminal).

3 - Operação :

• Quando ocorre o desalinhamento da correia, esta se desloca atingindo o rolete da chave, que após inclinar 25 graus, aciona o contato interno, que poderá ser utilizado para sinalização de desalinhamento ou desligar o equipamento. Se o desalinhamento ocorrer momentâneamente e a correia voltar à posição normal, o rolete da chave retorna automaticamente ao ponto inicial.

4 - Manutenção :

• As chaves são lubrificadas com graxa tipo bissulfito de molibdênio e estão em condições de operar em regime normal por vários anos. Ocasionalmente deverão ser levadas à oficina para limpeza e lubrificação.
• As peças sobressalentes são fornecids pela ELMEC. Para fazer a substituição, recomenda-se que a chave seja levada a uma oficina apropriada.
• Opcionalmente, a chave pode ser enviada à ELMEC para manutenção.

Dimensões:

Diagrama Elétrico:

1NA+2NF

Acessórios

XPCABO-1
Especificações	Prensa cabos para rosca de 1/2"
Peso
Observações	Pode ser usado nas chaves da linha 10, EL-10 e EL-10 R

Sobressalentes

X-TMP-G12
Especificações	Tampão de nylon com rosca 1/2" GAS
Peso	0,05kg
Observações	Serve para tampar conexões elétricas 1/2" GAS ou NPT

X-JUT-S10
Especificações	Junta de vedação de borracha nitrílica 60 shore ‎ ‎ ‎ ‎ ‎ ‎ ‎‎ ‎ ‎ ‎‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎
Peso	0,03kg
Observações	serve para todas as chaves da série 10
Opcionais	/T: de borracha de silicone para alta temperatura (até 200°C)

XROL-M120
Especificações	Alavanca de posição ajustável com rolete de nylon maciço com comprimento de 120 mm para chave modelo FA-410
Peso	0,3kg

XROL-M80
Especificações	Alavanca de posição ajustável com rolete de nylon maciço com comprimento de 80 mm para chave modelo FA-410/R2
Peso

XMIC-SBR
Especificações	Microrruptor de ação rápida com contatos 1NA + 2NF, capacidade: 3 A / 120 Vca ; 1,5 A / 240 Vca (AC-15), 3 A / 24 Vcc, 0,55 A / 125 Vcc, 0,27 A / 250 Vcc (DC-13), terminais com parafuso para conexão elétrica máxima de 2 x 2,5 mm²/fio e 2 x 1,5 mm²/cabo. Incluído 2 parafusos de fixação fenda/philips M4 x 12 inox.
Peso	0,04kg
