FA-310

Sistema de Gestão da Qualidade

Chave detectora de desalinhamento com haste flexível

Utilizada para detectar desalinhamento em correias transportadoras.
Acionamento através de haste flexível de aço inoxidável com retorno automático.
Fornecida em carcaça de alumínio fundido, ideal para serviço pesado em instalações ao tempo.

[product_files]

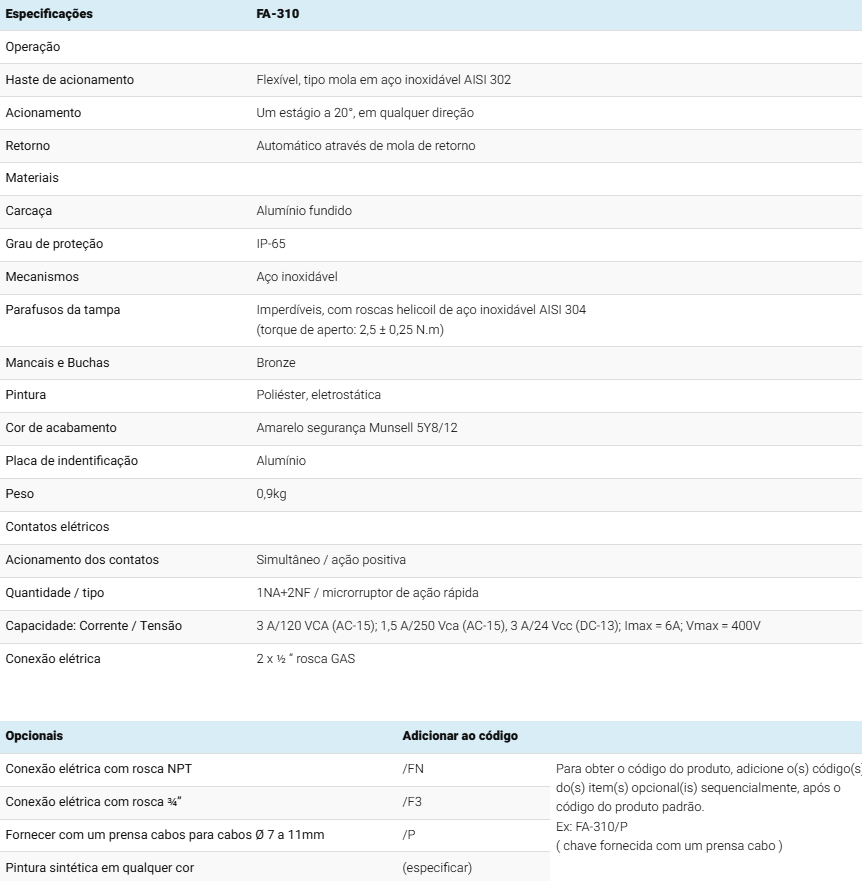

Especificações:

Especificações	FA-310
Operação
Haste de acionamento	Flexível, tipo mola em aço inoxidável AISI 302
Acionamento	Um estágio a 20°, em qualquer direção
Retorno	Automático através de mola de retorno
Materiais
Carcaça	Alumínio fundido
Grau de proteção	IP-65
Mecanismos	Aço inoxidável
Parafusos da tampa	Imperdíveis, com roscas helicoil de aço inoxidável AISI 304 (torque de aperto: 2,5 ± 0,25 N.m)
Mancais e Buchas	Bronze
Pintura	Poliéster, eletrostática
Cor de acabamento	Amarelo segurança Munsell 5Y8/12
Placa de identificação	Alumínio
Peso	0,9kg
Contatos elétricos
Acionamento dos contatos	Simultâneo / ação positiva
Quantidade / tipo	1NA+2NF / microrruptor de ação rápida
Capacidade: Corrente / Tensão	3 A/120 VCA (AC-15); 1,5 A/250 Vca (AC-15), 3 A/24 Vcc (DC-13); Imax = 6A; Vmax = 400V
Conexão elétrica	2 x ½ “ rosca GAS

Opcionais	Adicionar ao código
Conexão elétrica com rosca NPT	/FN	Para obter o código do produto, adicione o(s) código(s) do(s) item(s) opcional(is) sequencialmente, após o código do produto padrão. Ex: FA-310/P ( chave fornecida com um prensa cabo )
Conexão elétrica com rosca ¾”	/F3
Fornecer com um prensa cabos para cabos Ø 7 a 11mm	/P
Pintura sintética em qualquer cor	(especificar)

Atende norma NBR 13.862

Instruções Gerais:

1 - Montagem das chaves :

• Segundo norma NBR 13.862 as chaves detectoras de desalinhamento FA-310 devem ser instaladas em ambos os lados da correia (fig. 2), pelo menos nos seguintes pontos:
a) próximo ao tambor de cabeça;
b) próximo ao tambor de retorno;
c) próximo ao tambor de acionamento;
d) na região do esticamento, no lado do retorno;
e) próximo ao tambor da cabeça de tripers;
f) em regiões com estruturas especiais que possam danificar a correia.
• Deve existir uma folga de 3 cm entre a correia e a haste. A correia deve atingir a haste perpendicularmente, em seu ponto médio (fig. 1).
• A chave deve ser montada preferencialmente em uma base usinada, podendo, alternativamente, ser utilizada uma chapa fina (1/4″) como base.
• Não pode haver qualquer obstáculo impedindo a remoçao da tampa ou o aperto dos seus parafusos.
• Para garantir a proteção IP-66, não é necessário aplicar silicone ou qualquer outro selante na tampa ou nos parafusos da chave.
• As chaves devem ser espaçadas de cerca de 40 m. Condições especiais como transportador muito inclinado, altas velocidades, material perigoso, carregamento irregular, etc., podem indicar o uso de mais chaves.

2 - Conexões elétricas :

• As tubulações devem ser montadas de modo a não introduzir tensões na carcaças. Preferencialmente devem ser usadas ligações flexíveis. Em atmosferas muito poluídas, é aconselhável o uso de um selo junto à chave.
• Os condutores devem ter uma seção de cobre máxima de 2×1,5 mm² (cabo com terminal).
• A chave deve operar no circuito de controle do transportador. Não deve ligar/desligar diretamente o motor do equipamento.

3 - Operação :

• Quando ocorre o desalinhamento da correia, esta se desloca atingindo a haste flexível da chave, que após inclinar 20 graus, aciona o contato interno, que poderá ser utilizado para sinalização de desalinhamento ou desligar o equipamento. Se o desalinhamento ocorrer momentâneamente e a correia voltar à posição normal, a haste da chave retorna automaticamente ao ponto inicial.

4 - Manutenção :

• As chaves são lubrificadas com graxa tipo bissulfito de molibdênio e estão em condições de operar em regime normal por vários anos. Ocasionalmente deverão ser levadas à oficina para limpeza e lubrificação.
• As peças sobressalentes são fornecidas pela ELMEC. Para fazer a substituição, recomenda-se que a chave seja levada a uma oficina apropriada.
• Opcionalmente, a chave pode ser enviada à ELMEC para manutenção.

Dimensões:

Diagrama Elétrico

1NA+2NF

Acessórios

XPCABO-1
Especificações	Prensa cabos para rosca de 1/2"
Peso
Observações	Pode ser usado nas chaves da linha 10, EL-10 e EL-10 R

Sobressalentes

X-TMP-G12
Especificações	Tampão de nylon com rosca 1/2" GAS
Peso	0,05kg
Observações	Serve para tampar conexões elétricas 1/2" GAS ou NPT

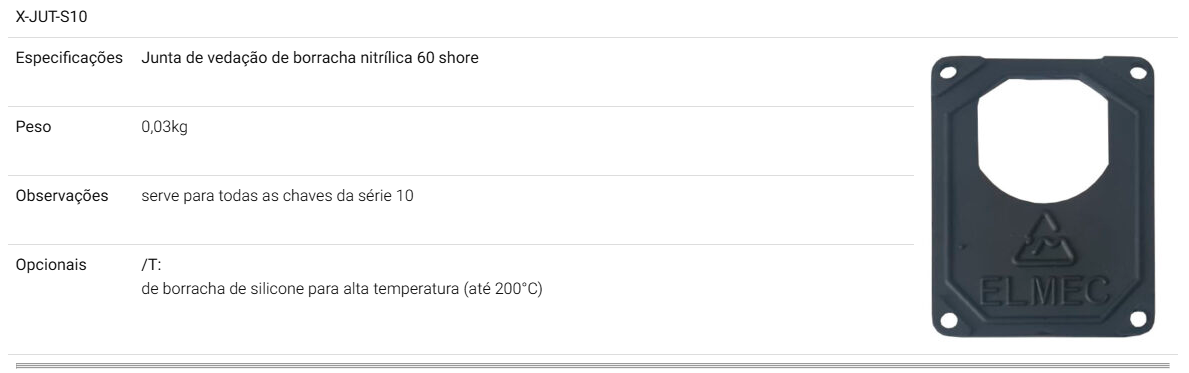

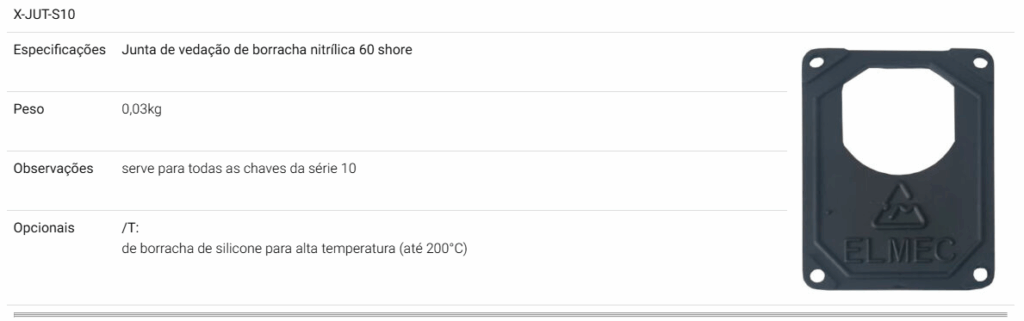

X-JUT-S10
Especificações	Junta de vedação de borracha nitrílica 60 shore ‎ ‎ ‎ ‎ ‎ ‎ ‎‎ ‎ ‎ ‎‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎
Peso	0,03kg
Observações	serve para todas as chaves da série 10
Opcionais	/T: de borracha de silicone para alta temperatura (até 200°C)

XCAC-300
Especificações	Conjunto de acionamento para chave de desalinhamento composto de haste flexível de aço inoxidável, tubo roscado, mecanismos de acionamento e canopla de vedação
Peso	0,4kg
Observações	Pode ser usado nas chaves FA-310 e FL-312
Opcionais	/C4: com ímã para receber sensor magnético série SM

XCAN-300
Especificações	Canopla de vedação de borracha
Peso	0,02kg
Observações	Pode ser usado nas chaves FA-310 , FL-312, 511 R,SERIE 512 RR/1DR e 1ER e sonda FL-770

XMIC-3SE5
Especificações	Microrruptor de ação rápida com contatos 1NA + 2NF, capacidade: 3 A / 120 Vca ; 1,5 A / 240 Vca (AC-15), 3 A / 24 Vcc, 0,55 A / 125 Vcc, 0,27 A / 250 Vcc (DC-13), terminais com parafuso para conexão elétrica máxima de 2 x 2,5 mm²/fio e 2 x 1,5 mm²/cabo. Incluído 2 parafusos de fixação fenda/philips M4 x 12 inox.
Peso	0,04kg

XMIC-TEL
Especificações	Microrruptor de ação rápida com contatos 2NA + 2NF, capacidade:10 A/220 Vca, 6 A/380 Vca, 4 A/ 500 Vca ; 10 A/24 Vcc, 2,2 A/110 Vcc, 0,9 A/220 Vcc, 0,4 A/440 Vcc, terminais com parafuso para conexão elétrica máxima de 2 x 2,5 mm²/fio e 2 x 1,5 mm²/cabo, parafusos e arruelas para fixação em aço inoxidável incluídos
Peso	0,04kg
Observações	INDICADO PARA ALTA TEMPERATURA. Pode ser usado em todas as chaves da Elmec com microrruptor

Os dados desta página podem ser alterados sem aviso prévio
