EL-10 R

Sistema de Gestão da Qualidade

Chave fim de curso programável de alavanca

Utilizada para limitar o curso de equipamentos móveis como pontes rolantes, pórticos, empilhadeiras, recuperadoras, etc.
Acionamento em duas direções com retorno automático, através de alavanca de posição ajustável com roldana de bronze.
Disponível de um a seis blocos de contato, programáveis através de cames internos.
Fornecida em robusta carcaça de ferro fundido, ideal para serviço pesado em ambientes agressivos e instalações ao tempo.

[product_files]

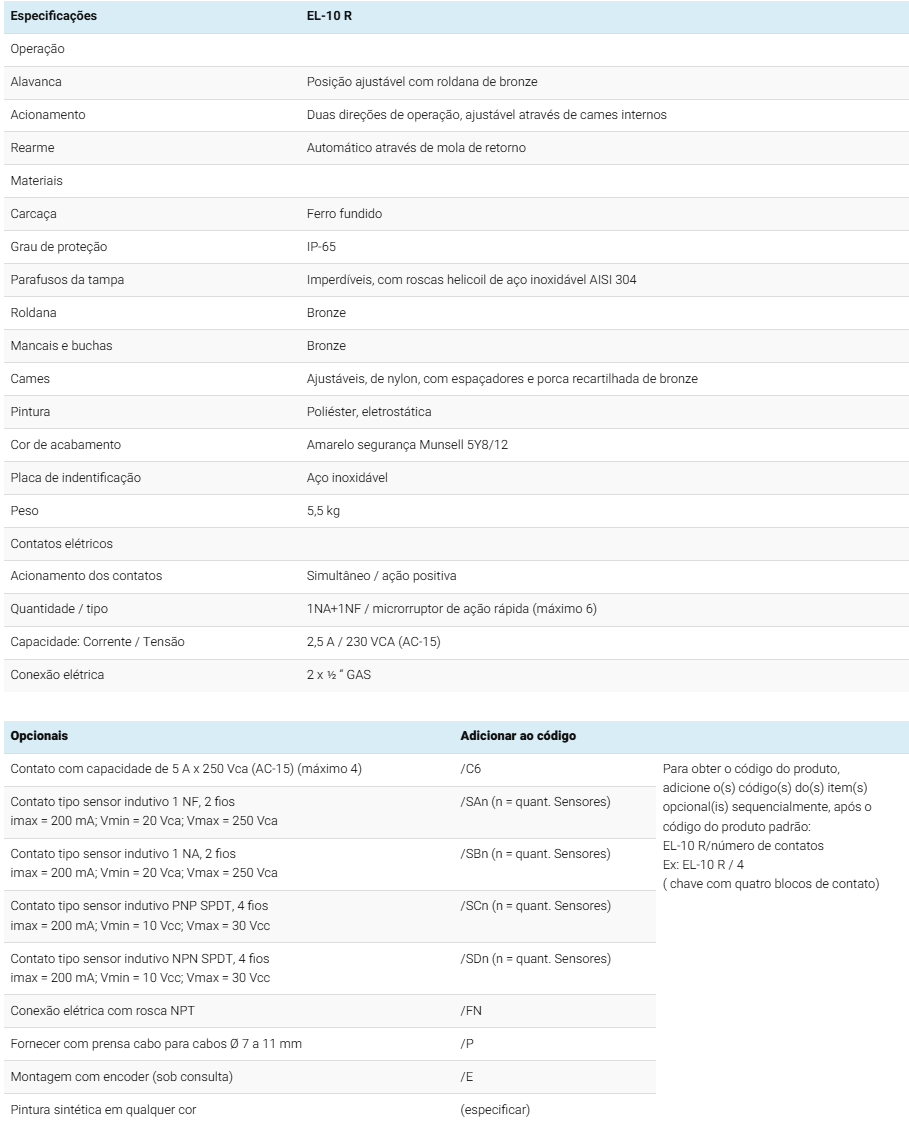

Especificações:

Especificações	EL-10 R
Operação
Alavanca	Posição ajustável com roldana de bronze
Acionamento	Duas direções de operação, ajustável através de cames internos
Rearme	Automático através de mola de retorno
Materiais
Carcaça	Ferro fundido
Grau de proteção	IP-65
Parafusos da tampa	Imperdíveis, com roscas helicoil de aço inoxidável AISI 304
Roldana	Bronze
Mancais e buchas	Bronze
Cames	Ajustáveis, de nylon, com espaçadores e porca recartilhada de bronze
Pintura	Poliéster, eletrostática
Cor de acabamento	Amarelo segurança Munsell 5Y8/12
Placa de identificação	Aço inoxidável
Peso	5,5 kg
Contatos elétricos
Acionamento dos contatos	Simultâneo / ação positiva
Quantidade / tipo	1NA+1NF / microrruptor de ação rápida (máximo 6)
Capacidade: Corrente / Tensão	2,5 A / 230 VCA (AC-15)
Conexão elétrica	2 x ½ “ GAS

Opcionais	Adicionar ao código
Contato com capacidade de 5 A x 250 Vca (AC-15) (máximo 4)	/C6	Para obter o código do produto, adicione o(s) código(s) do(s) item(s) opcional(is) sequencialmente, após o código do produto padrão: EL-10 R/número de contatos Ex: EL-10 R / 4 ( chave com quatro blocos de contato)
Contato tipo sensor indutivo 1 NF, 2 fios imax = 200 mA; Vmin = 20 Vca; Vmax = 250 Vca	/SAn (n = quant. Sensores)
Contato tipo sensor indutivo 1 NA, 2 fios imax = 200 mA; Vmin = 20 Vca; Vmax = 250 Vca	/SBn (n = quant. Sensores)
Contato tipo sensor indutivo PNP SPDT, 4 fios imax = 200 mA; Vmin = 10 Vcc; Vmax = 30 Vcc	/SCn (n = quant. Sensores)
Contato tipo sensor indutivo NPN SPDT, 4 fios imax = 200 mA; Vmin = 10 Vcc; Vmax = 30 Vcc	/SDn (n = quant. Sensores)
Conexão elétrica com rosca NPT	/FN
Fornecer com prensa cabo para cabos Ø 7 a 11 mm	/P
Montagem com encoder (sob consulta)	/E
Pintura sintética em qualquer cor	(especificar)

Instruções Gerais:

1 - Montagem das chaves :

• As chaves devem ser montadas de forma que o ângulo de ataque para acionamento da roldana seja no máximo 30°.
• A chave deve ser montada preferencialmente em uma base usinada, podendo, alternativamente, ser utilizada uma chapa fina (1/4″) como base.

2 - Conexões elétricas :

• As tubulações devem ser montadas de modo a não introduzir tensões na carcaças. Preferencialmente devem ser usadas ligações flexíveis. Em atmosferas muito poluídas, é aconselhável o uso de um selo junto à chave.
• Os condutores devem ter uma seção de cobre máxima de 2×1,5 mm² (cabo com terminal).

3 - Operação :

• Cada micro-interruptor é acionado por 2 cames em paralelo. Para ajustar cada micro-interruptor proceda da seguinte forma:

3.1) Posicionar o equipamento no ponto de controle desejado;
3.2) Afrouxar a porca de fixação dos cames;
3.3) Ajustar o came de forma que este acione o micro interruptor neste ponto;
3.4) Apertar a porca de fixação dos cames
3.5) Posicionar o equipamento no segundo ponto de controle;
3.6) Afrouxar ligeiramente a porca de fixação dos cames;
3.7) Posicionar o outro came para este ponto;
3.8) Apertar a porca de fixação dos cames.

Repetir os passos 3.1 a 3.8 para acertar os pontos de operação de cada micro-interruptor.

4 - Manutenção :

• As chaves são lubrificadas com graxa tipo bissulfito de molibdênio e estão em condições de operar em regime normal por vários anos. Ocasionalmente deverão ser levadas à oficina para limpeza e lubrificação.
• As peças sobressalentes são fornecidas pela ELMEC. Para fazer a substituição, recomenda-se que a chave seja levada a uma oficina apropriada.
• Opcionalmente, a chave pode ser enviada à ELMEC para manutenção.

Dimensões:

Diagrama Elétrico:

1NA+1NF por bloco de contato

1NF sensor indutivo /C7

Acessórios:

XPCABO-1
Especificações	Prensa cabos para rosca de 1/2"
Peso
Observações	Pode ser usado nas chaves da linha 10, EL-10 e EL-10 R

Sobressalentes:

X-TMP-G12
Especificações	Tampão de nylon com rosca 1/2" GAS
Peso	0,05kg
Observações	Serve para tampar conexões elétricas 1/2" GAS ou NPT

XMIC-ACE
Especificações	Microrruptor de ação rápida com contatos 1NA + 1NF, capacidade: 2,5 A / 230 Vca, terminais com parafuso para conexão elétrica máxima de 2 x 2,5 mm²/fio e 2 x 1,5 mm²/cabo, parafusos e arruelas para fixação em aço inoxidável incluídos
Peso	0,04kg
Observações	Pode ser usado nas chaves EL-10 , EL-10 R e EL-20

XMIC-TIS
Especificações	Sensor indutivo corrente alternada 2 fios tensão 90 a 250 Vca. Corrente 20 a 200 mA
Peso	0,04kg
Observações	Pode ser usado nas chaves El-10 , EL-10 R e EL-20
