EL-10 E

Sistema de Gestão da Qualidade

Chave fim de curso rotativa com encoder digital

Utilizada para monitorar ou limitar o número de voltas de equipamentos móveis como pontes rolantes, pórticos, empilhadeiras, recuperadoras, etc.
Acionamento através de eixo com rosca sem fim de aço inoxidável com redutor interno incluído.
Disponível para adaptação de um encoder e até seis blocos de contatos, programáveis através de cames internos.
Fornecida em robusta carcaça de ferro fundido, ideal para serviço pesado em ambientes agressivos e instalações ao tempo

[product_files]

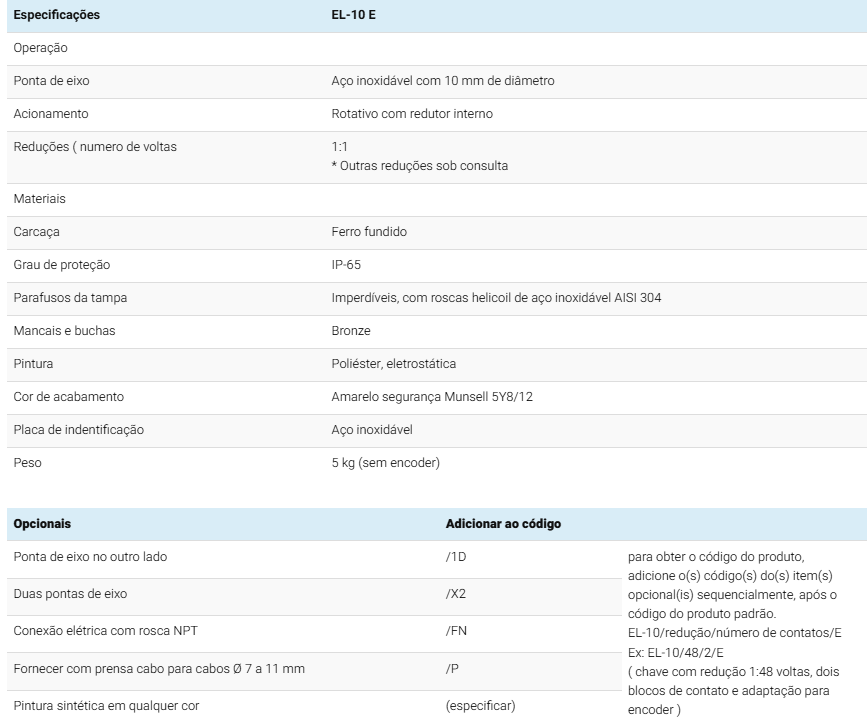

Especificações:

Especificações	EL-10 E
Operação
Ponta de eixo	Aço inoxidável com 10 mm de diâmetro
Acionamento	Rotativo com redutor interno
Reduções ( numero de voltas	1:1 * Outras reduções sob consulta
Materiais
Carcaça	Ferro fundido
Grau de proteção	IP-65
Parafusos da tampa	Imperdíveis, com roscas helicoil de aço inoxidável AISI 304
Mancais e buchas	Bronze
Pintura	Poliéster, eletrostática
Cor de acabamento	Amarelo segurança Munsell 5Y8/12
Placa de identificação	Aço inoxidável
Peso	5 kg (sem encoder)

Opcionais	Adicionar ao código
Ponta de eixo no outro lado	/1D	para obter o código do produto, adicione o(s) código(s) do(s) item(s) opcional(is) sequencialmente, após o código do produto padrão. EL-10/redução/número de contatos/E Ex: EL-10/48/2/E ( chave com redução 1:48 voltas, dois blocos de contato e adaptação para encoder )
Duas pontas de eixo	/X2
Conexão elétrica com rosca NPT	/FN
Fornecer com prensa cabo para cabos Ø 7 a 11 mm	/P
Pintura sintética em qualquer cor	(especificar)

Instruções Gerais:

1 - Montagem das chaves :

• As chaves EL-10 E devem ser montadas preferencialmente em uma base usinada, podendo, alternativamente, ser utilizada uma chapa fina (1/4″) como base.
• A chave deve ser acoplada ao eixo rotativo do equipamento a ser controlado. O acoplamento pode ser feito por meio de engrenagens, correntes, acoplamento flexível, etc.

2 - Conexões elétricas :

• As tubulações devem ser montadas de modo a não introduzir tensões na carcaças. Preferencialmente devem ser usadas ligações flexíveis. Em atmosferas muito poluídas, é aconselhável o uso de um selo junto à chave.

3 - Montagem e ajuste de chaves com encoder :

• Para eliminar a folga entre o pinhão e a coroa do(s) encoder(s), afrouxe o parafuso de fixação da base do(s) encoder(s), mova a base para a direita e esquerda até eliminar a folga e aperte novamente os parafusos de fixação. Não force o eixo do encoder.

4 - Manutenção :

• As chaves são lubrificadas com graxa tipo bissulfito de molibdênio e estão em condições de operar em regime normal por vários anos. Ocasionalmente deverão ser levadas à oficina para limpeza e lubrificação.
• As peças sobressalentes são fornecidas pela ELMEC. Para fazer a substituição, recomenda-se que a chave seja levada a uma oficina apropriada.
• Opcionalmente, a chave pode ser enviada à ELMEC para manutenção.

Dimensões:

Acessórios:

XPCABO-1
Especificações	Prensa cabos para rosca de 1/2"
Peso
Observações	Pode ser usado nas chaves da linha 10, EL-10 e EL-10 R

Sobressalentes:

X-TMP-G12
Especificações	Tampão de nylon com rosca 1/2" GAS
Peso	0,05kg
Observações	Serve para tampar conexões elétricas 1/2" GAS ou NPT

XMIC-TIS
Especificações	Sensor indutivo corrente alternada 2 fios tensão 90 a 250 Vca. Corrente 20 a 200 mA
Peso	0,04kg
Observações	Pode ser usado nas chaves El-10 , EL-10 R e EL-20

Os Dados Desta Página Podem Ser Alterados Sem Aviso Prévio
