EL-10

Sistema de Gestão da Qualidade

Chave fim de curso rotativa programável

Utilizada para monitorar ou limitar o número de voltas de equipamentos móveis como pontes rolantes, pórticos, empilhadeiras, recuperadoras, etc.
Acionamento através de eixo com rosca sem fim de aço inoxidável com redutor interno incluído.
Disponível de um a doze blocos de contato, programáveis através de cames internos. Fornecida em robusta carcaça de ferro fundido, ideal para serviço pesado em ambientes agressivos e instalações ao tempo.

[product_files]

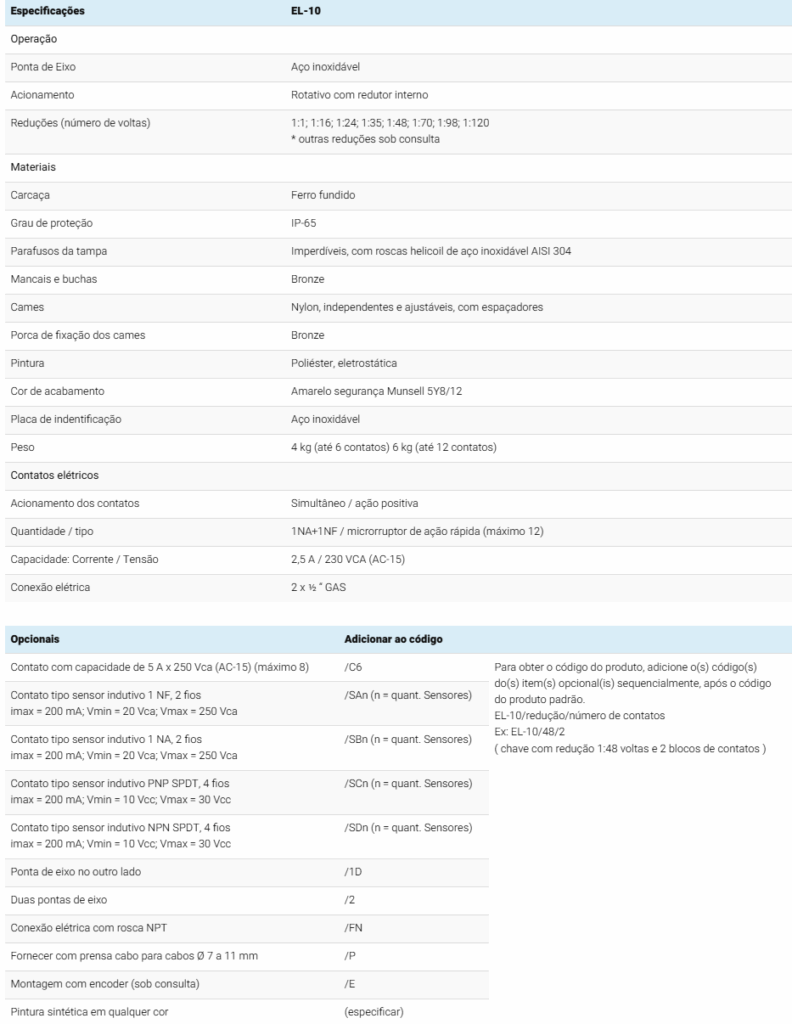

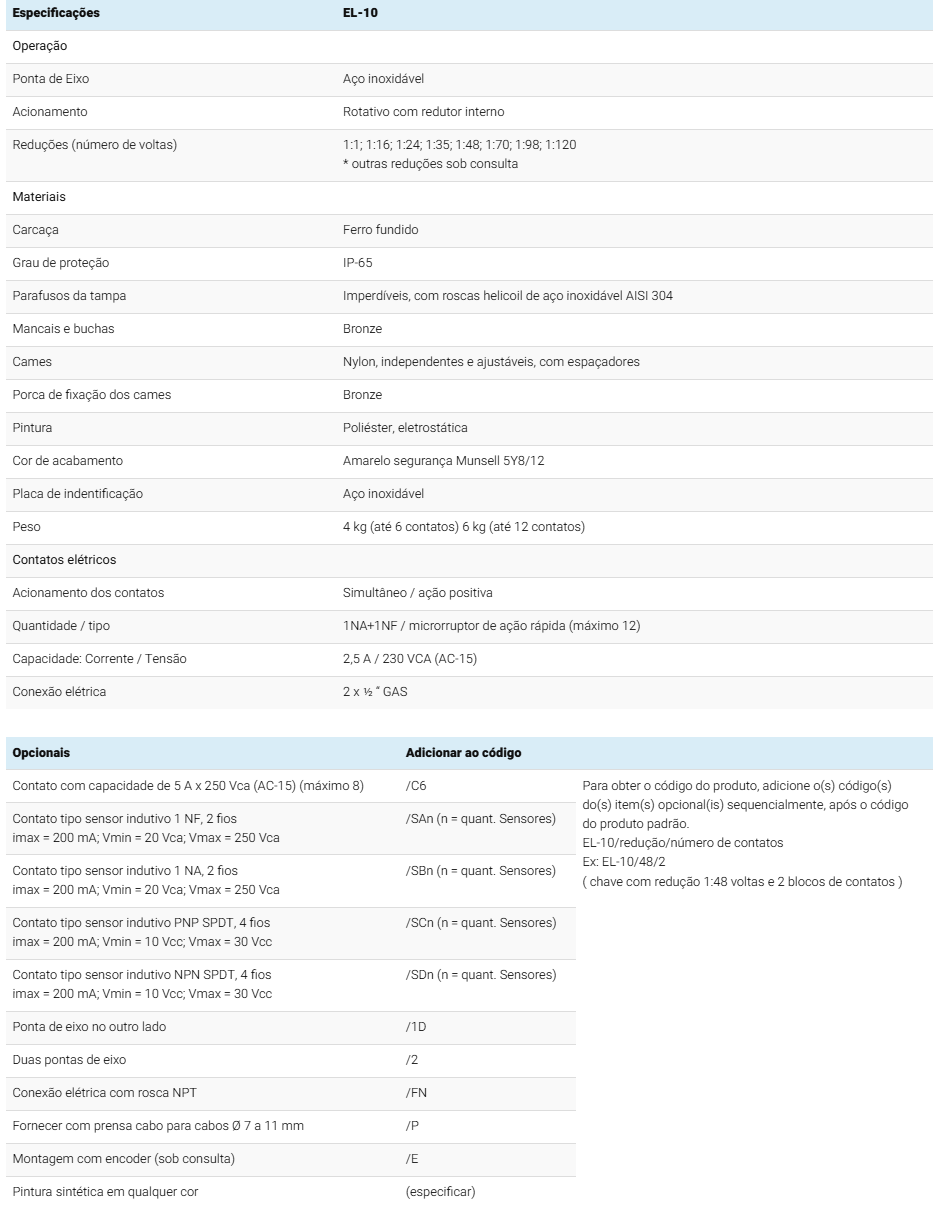

Especificações:

Especificações	EL-10
Operação
Ponta de Eixo	Aço inoxidável
Acionamento	Rotativo com redutor interno
Reduções (número de voltas)	1:1; 1:16; 1:24; 1:35; 1:48; 1:70; 1:98; 1:120 * outras reduções sob consulta
Materiais
Carcaça	Ferro fundido
Grau de proteção	IP-65
Parafusos da tampa	Imperdíveis, com roscas helicoil de aço inoxidável AISI 304
Mancais e buchas	Bronze
Cames	Nylon, independentes e ajustáveis, com espaçadores
Porca de fixação dos cames	Bronze
Pintura	Poliéster, eletrostática
Cor de acabamento	Amarelo segurança Munsell 5Y8/12
Placa de identificação	Aço inoxidável
Peso	4 kg (até 6 contatos) 6 kg (até 12 contatos)
Contatos elétricos
Acionamento dos contatos	Simultâneo / ação positiva
Quantidade / tipo	1NA+1NF / microrruptor de ação rápida (máximo 12)
Capacidade: Corrente / Tensão	2,5 A / 230 VCA (AC-15)
Conexão elétrica	2 x ½ “ GAS

Opcionais	Adicionar ao código
Contato com capacidade de 5 A x 250 Vca (AC-15) (máximo 8)	/C6	Para obter o código do produto, adicione o(s) código(s) do(s) item(s) opcional(is) sequencialmente, após o código do produto padrão. EL-10/redução/número de contatos Ex: EL-10/48/2 (chave com redução 1:48 voltas, 2 blocos de contato tipo sensor indutivo 1 NF, 2 fios e 2 pontas de eixo)
Contato tipo sensor indutivo 1 NF, 2 fios imax = 200 mA; Vmin = 20 Vca; Vmax = 250 Vca	/SAn (n = quant. Sensores)
Contato tipo sensor indutivo 1 NA, 2 fios imax = 200 mA; Vmin = 20 Vca; Vmax = 250 Vca	/SBn (n = quant. Sensores)
Contato tipo sensor indutivo PNP SPDT, 4 fios imax = 200 mA; Vmin = 10 Vcc; Vmax = 30 Vcc	/SCn (n = quant. Sensores)
Contato tipo sensor indutivo NPN SPDT, 4 fios imax = 200 mA; Vmin = 10 Vcc; Vmax = 30 Vcc	/SDn (n = quant. Sensores)
Ponta de eixo no outro lado	/1D
Duas pontas de eixo	/2
Conexão elétrica com rosca NPT	/FN
Fornecer com prensa cabo para cabos Ø 7 a 11 mm	/P
Montagem com encoder (sob consulta)	/E
Pintura sintética em qualquer cor	(especificar)

Instruções Gerais:

1 - Montagem das chaves :

• As chaves EL-10 devem ser montadas preferencialmente em uma base usinada, podendo, alternativamente, ser utilizada uma chapa fina (1/4″) como base.
• A chave deve ser acoplada ao eixo rotativo do equipamento a ser controlado. O acoplamento pode ser feito por meio de engrenagens, correntes, acoplamento flexível, etc.

2 - Conexões elétricas :

• As tubulações devem ser montadas de modo a não introduzir tensões na carcaças. Preferencialmente devem ser usadas ligações flexíveis. Em atmosferas muito poluídas, é aconselhável o uso de um selo junto à chave.
• Os condutores devem ter uma seção de cobre máxima de 2×1,5 mm² (cabo com terminal).

3 - Operação :

• Cada micro-interruptor é acionado por 2 cames em paralelo. Para ajustar cada micro-interruptor proceda da seguinte forma:

3.1) Posicionar o equipamento no ponto de controle desejado;
3.2) Afrouxar a porca de fixação dos cames;
3.3) Ajustar o came de forma que este acione o micro interruptor neste ponto;
3.4) Apertar a porca de fixação dos cames;
3.5) Posicionar o equipamento no segundo ponto de controle;
3.6) Afrouxar ligeiramente a porca de fixação dos cames;
3.7) Posicionar o outro came para este ponto;
3.8) Apertar a porca de fixação dos cames.

Repetir os passos 3.1 a 3.8 para acertar os pontos de operação de cada micro-interruptor.

4 - Manutenção :

• As chaves são lubrificadas com graxa tipo bissulfito de molibdênio e estão em condições de operar em regime normal por vários anos. Ocasionalmente deverão ser levadas à oficina para limpeza e lubrificação.
• As peças sobressalentes são fornecidas pela ELMEC. Para fazer a substituição, recomenda-se que a chave seja levada a uma oficina apropriada.
• Opcionalmente, a chave pode ser enviada à ELMEC para manutenção.

Dimensões:

Diagrama Elétrico:

1NA+1NF por bloco de contato

1NF sensor indutivo /SAn

Acessórios:

XPCABO-1
Especificações	Prensa cabos para rosca de 1/2"
Peso
Observações	Pode ser usado nas chaves da linha 10, EL-10 e EL-10 R

Sobressalentes:

X-TMP-G12
Especificações	Tampão de nylon com rosca 1/2" GAS
Peso	0,05kg
Observações	Serve para tampar conexões elétricas 1/2" GAS ou NPT

XMIC-ACE
Especificações	Microrruptor de ação rápida com contatos 1NA + 1NF, capacidade: 2,5 A / 230 Vca, terminais com parafuso para conexão elétrica máxima de 2 x 2,5 mm²/fio e 2 x 1,5 mm²/cabo, parafusos e arruelas para fixação em aço inoxidável incluídos
Peso	0,04kg
Observações	Pode ser usado nas chaves EL-10 , EL-10 R e EL-20

XMIC-TIS
Especificações	Sensor indutivo corrente alternada 2 fios tensão 90 a 250 Vca. Corrente 20 a 200 mA
Peso	0,04kg
Observações	Pode ser usado nas chaves El-10 , EL-10 R e EL-20

Os Dados Desta Página Podem Ser Alterados Sem Aviso Prévio
