CX-870 Ex

(Viga I)

Sistema de Gestão da Qualidade

Carrinho porta-cabos para vigas I

Usados em pontes rolantes e outros equipamentos móveis, para suportar cabos elétricos (para comando ou potência) e/ou mangueiras de ar comprimido, gases ou líquidos.

Para montagem em viga I (padrão 4")
Rodas de aço inox com rolamentos vedados
Corpo em chapa de aço com pintura eletrostática amarela
Para cabos de diâmetro de até 60 mm
1, 2 ou 3 bandejas
Equipamento para atmosferas explosivas formadas por poeiras

Aplicação:

Marcação do equipamento para atmosferas explosivas formadas por poeiras combustíveis Ex h IIIC T85º Db: Equipamento não elétrico que não possui nível de proteção por invólucro; projetado para uso em temperatura ambiente entre -20 e +40°C; destinado a atmosferas potencialmente explosivas, não subterrâneas; do grupo IIIC (fibras combustíveis, poeiras não condutivas e poeiras condutivas); temperatura máxima de superfície 85°C; nível de proteção (EPL) “alto” (produto não é fonte de ignição em operação normal ou em mau funcionamento previsto).
Não use em equipamentos com velocidade superior a 60 m/min, nem em ambientes diferentes dos grupos para os quais o carro foi certificado.
Os carros porta cabos são componentes mecânicos utilizados para manter cabos elétricos suspensos em equipamentos móveis. Também conhecidos por “festoons”, são usados principalmente em pontes rolantes, pórticos, lanças de guindastes e outros equipamentos similares.
Os carros da série Cx-870 Ex ficam montados sequencialmente em uma viga I de 4” (outras sob consulta), formando uma cadeia ao longo do equipamento para o qual os cabos se destinam. Cada carrinho é engatado aos adjacentes através de correntes ou cabos de aço. Quando o equipamento móvel se desloca, carrega consigo o primeiro carrinho da cadeia (carrinho puxador), que por sua vez puxa o imediatamente anterior e assim sucessivamente. Quando o equipamento faz o movimento inverso, empurra o carrinho puxador, que empurra o seguinte e assim sucessivamente. O último carrinho da cadeia fica preso no trilho (carrinho fixo) e serve como âncora para a cadeia de carros e para os cabos por eles sustentados.
Os cabos elétricos ficam acomodados lado a lado nas bandejas dos carros, presos por borracha prensa cabos. Podem ser acomodados cabos de bitolas e aplicações diferentes, redondos ou planos, para comando ou potência.
Os carros também podem sustentar mangueiras de água, ar comprimido ou gases.
A linha Cx-870 Ex possui carros com 1 a 3 bandejas e várias larguras. Os componentes de fixação são em aço inoxidável e os rolamentos são vedados. Rodas com capa de aço inox garantem longa vida de operação; rodas com cobertura de nylon garantem funcionamento com baixo ruído.

Especificações:

Tipos de carrinhos:

CF-870 Ex (carrinho fixo)

CM-870 Ex (carrinho móvel)

CP-870 Ex (carrinho puxador)

Para selecionar o modelo do carrinho, é necessário:

Diâmetro (ou alturas, no caso de cabos planos) dos cabos que serão acomodados nos carrinhos. O maior diâmetro define o raio mínimo da bandeja dos carrinhos.
Quantidades de cada cabo. As somas dos diâmetros (ou larguras, no caso de cabos planos) definem a largura do carrinho e a necessidade de usar 2 bandejas.
Altura livre e distância a percorrer definem o número de carrinhos móveis. Para cada conjunto, devem ser adicionados 1 carrinho fixo e 1 carrinho puxador.

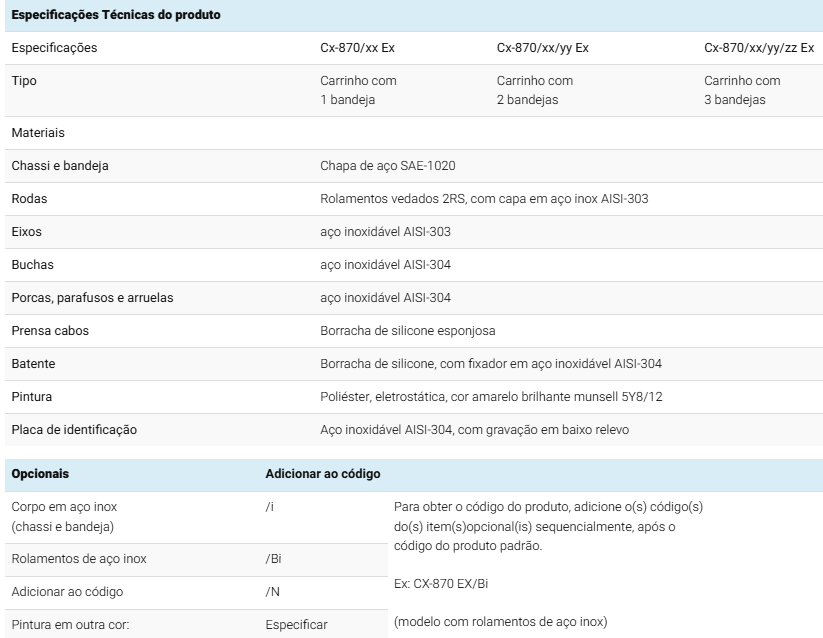

Especificações Técnicas do produto
Especificações	Cx-870/xx Ex	Cx-870/xx/yy Ex	Cx-870/xx/yy/zz Ex
Tipo	Carrinho com 1 bandeja	Carrinho com 2 bandejas	Carrinho com 3 bandejas
Materiais
Chassi e bandeja	Chapa de aço SAE-1020
Rodas	Rolamentos vedados 2RS, com capa em aço inox AISI-303
Eixos	aço inoxidável AISI-303
Buchas	aço inoxidável AISI-304
Porcas, parafusos e arruelas	aço inoxidável AISI-304
Prensa cabos	Borracha de silicone esponjosa
Batente	Borracha de silicone, com fixador em aço inoxidável AISI-304
Pintura	Poliéster, eletrostática, cor amarelo brilhante munsell 5Y8/12
Placa de identificação	Aço inoxidável AISI-304, com gravação em baixo relevo

Opcionais	Adicionar ao código /i: Corpo em aço inox (chassi e bandeja)
	Adicionar ao código /Bi: Rolamentos de aço inox
	Pintura em outra cor: Especificar

Cx-870/xx Carrinhos com 1 bandeja

• CF-870/Ex/xx Carro Fixo
• CM-870/Ex/xx Carro móvel
• CP-870/Ex/xx Carro Puxador

Cx-870/xx/yy Carrinhos com 2 bandejas

• CF-870/Ex/xx/yy Carro Fixo
• CM-870/Ex/xx/yy Carro móvel
• CP-870/Ex/xx/yy Carro Puxador

Cx-870/xx/yy/zz Carrinhos com 3 bandejas

• CF-870/Ex/xx/yy/zz Carro Fixo
• CM-870/Ex/xx/yy/zz Carro móvel
• CP-870/Ex/xx/yy/zz Carro Puxador

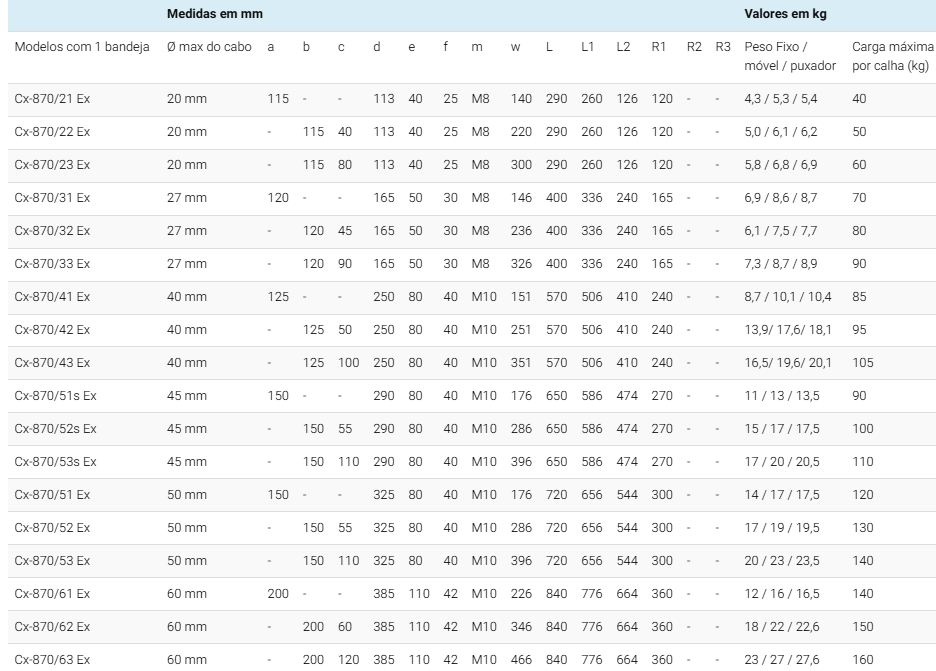

	Medidas em mm															Valores em kg
Modelos com 1 bandeja	Ø max do cabo	a	b	c	d	e	f	m	w	L	L1	L2	R1	R2	R3	Peso Fixo / móvel / puxador	Carga máxima por calha (kg)
Cx-870/21 Ex	20 mm	115	-	-	113	40	25	M8	140	290	260	126	120	-	-	4,3 / 5,3 / 5,4	40
Cx-870/22 Ex	20 mm	-	115	40	113	40	25	M8	220	290	260	126	120	-	-	5,0 / 6,1 / 6,2	50
Cx-870/23 Ex	20 mm	-	115	80	113	40	25	M8	300	290	260	126	120	-	-	5,8 / 6,8 / 6,9	60
Cx-870/31 Ex	27 mm	120	-	-	165	50	30	M8	146	400	336	240	165	-	-	6,9 / 8,6 / 8,7	70
Cx-870/32 Ex	27 mm	-	120	45	165	50	30	M8	236	400	336	240	165	-	-	6,1 / 7,5 / 7,7	80
Cx-870/33 Ex	27 mm	-	120	90	165	50	30	M8	326	400	336	240	165	-	-	7,3 / 8,7 / 8,9	90
Cx-870/41 Ex	40 mm	125	-	-	250	80	40	M10	151	570	506	410	240	-	-	8,7 / 10,1 / 10,4	85
Cx-870/42 Ex	40 mm	-	125	50	250	80	40	M10	251	570	506	410	240	-	-	13,9/ 17,6/ 18,1	95
Cx-870/43 Ex	40 mm	-	125	100	250	80	40	M10	351	570	506	410	240	-	-	16,5/ 19,6/ 20,1	105
Cx-870/51s Ex	45 mm	150	-	-	290	80	40	M10	176	650	586	474	270	-	-	11 / 13 / 13,5	90
Cx-870/52s Ex	45 mm	-	150	55	290	80	40	M10	286	650	586	474	270	-	-	15 / 17 / 17,5	100
Cx-870/53s Ex	45 mm	-	150	110	290	80	40	M10	396	650	586	474	270	-	-	17 / 20 / 20,5	110
Cx-870/51 Ex	50 mm	150	-	-	325	80	40	M10	176	720	656	544	300	-	-	14 / 17 / 17,5	120
Cx-870/52 Ex	50 mm	-	150	55	325	80	40	M10	286	720	656	544	300	-	-	17 / 19 / 19,5	130
Cx-870/53 Ex	50 mm	-	150	110	325	80	40	M10	396	720	656	544	300	-	-	20 / 23 / 23,5	140
Cx-870/61 Ex	60 mm	200	-	-	385	110	42	M10	226	840	776	664	360	-	-	12 / 16 / 16,5	140
Cx-870/62 Ex	60 mm	-	200	60	385	110	42	M10	346	840	776	664	360	-	-	18 / 22 / 22,6	150
Cx-870/63 Ex	60 mm	-	200	120	385	110	42	M10	466	840	776	664	360	-	-	23 / 27 / 27,6	160

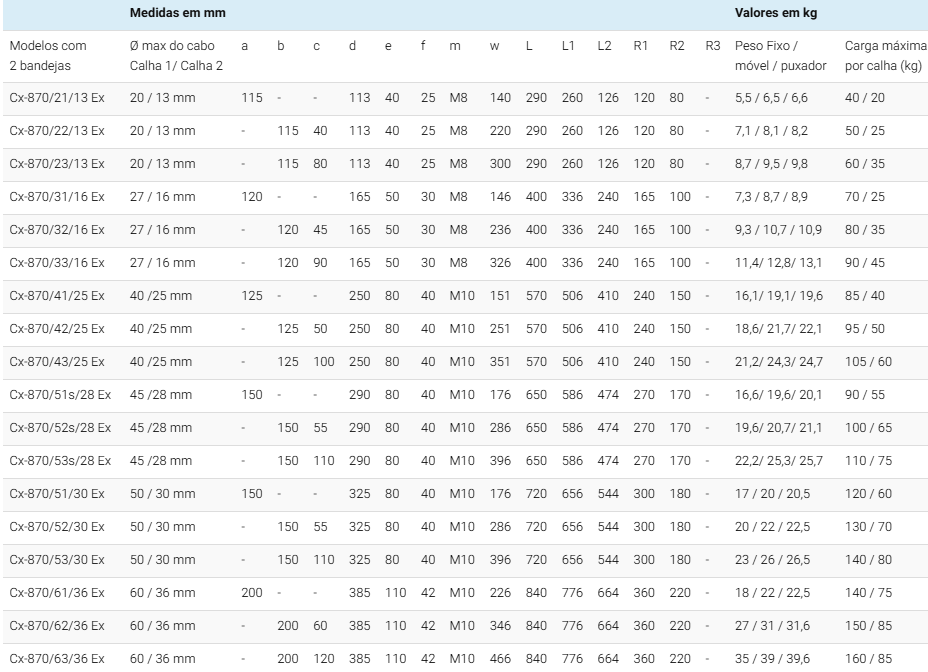

	Medidas em mm															Valores em kg
Modelos com 2 bandejas	Ø max do cabo Calha 1/ Calha 2	a	b	c	d	e	f	m	w	L	L1	L2	R1	R2	R3	Peso Fixo / móvel / puxador	Carga máxima por calha (kg)
Cx-870/21/13 Ex	20 / 13 mm	115	-	-	113	40	25	M8	140	290	260	126	120	80	-	5,5 / 6,5 / 6,6	40 / 20
Cx-870/22/13 Ex	20 / 13 mm	-	115	40	113	40	25	M8	220	290	260	126	120	80	-	7,1 / 8,1 / 8,2	50 / 25
Cx-870/23/13 Ex	20 / 13 mm	-	115	80	113	40	25	M8	300	290	260	126	120	80	-	8,7 / 9,5 / 9,8	60 / 35
Cx-870/31/16 Ex	27 / 16 mm	120	-	-	165	50	30	M8	146	400	336	240	165	100	-	7,3 / 8,7 / 8,9	70 / 25
Cx-870/32/16 Ex	27 / 16 mm	-	120	45	165	50	30	M8	236	400	336	240	165	100	-	9,3 / 10,7 / 10,9	80 / 35
Cx-870/33/16 Ex	27 / 16 mm	-	120	90	165	50	30	M8	326	400	336	240	165	100	-	11,4/ 12,8/ 13,1	90 / 45
Cx-870/41/25 Ex	40 /25 mm	125	-	-	250	80	40	M10	151	570	506	410	240	150	-	16,1/ 19,1/ 19,6	85 / 40
Cx-870/42/25 Ex	40 /25 mm	-	125	50	250	80	40	M10	251	570	506	410	240	150	-	18,6/ 21,7/ 22,1	95 / 50
Cx-870/43/25 Ex	40 /25 mm	-	125	100	250	80	40	M10	351	570	506	410	240	150	-	21,2/ 24,3/ 24,7	105 / 60
Cx-870/51s/28 Ex	45 /28 mm	150	-	-	290	80	40	M10	176	650	586	474	270	170	-	16,6/ 19,6/ 20,1	90 / 55
Cx-870/52s/28 Ex	45 /28 mm	-	150	55	290	80	40	M10	286	650	586	474	270	170	-	19,6/ 20,7/ 21,1	100 / 65
Cx-870/53s/28 Ex	45 /28 mm	-	150	110	290	80	40	M10	396	650	586	474	270	170	-	22,2/ 25,3/ 25,7	110 / 75
Cx-870/51/30 Ex	50 / 30 mm	150	-	-	325	80	40	M10	176	720	656	544	300	180	-	17 / 20 / 20,5	120 / 60
Cx-870/52/30 Ex	50 / 30 mm	-	150	55	325	80	40	M10	286	720	656	544	300	180	-	20 / 22 / 22,5	130 / 70
Cx-870/53/30 Ex	50 / 30 mm	-	150	110	325	80	40	M10	396	720	656	544	300	180	-	23 / 26 / 26,5	140 / 80
Cx-870/61/36 Ex	60 / 36 mm	200	-	-	385	110	42	M10	226	840	776	664	360	220	-	18 / 22 / 22,5	140 / 75
Cx-870/62/36 Ex	60 / 36 mm	-	200	60	385	110	42	M10	346	840	776	664	360	220	-	27 / 31 / 31,6	150 / 85
Cx-870/63/36 Ex	60 / 36 mm	-	200	120	385	110	42	M10	466	840	776	664	360	220	-	35 / 39 / 39,6	160 / 85

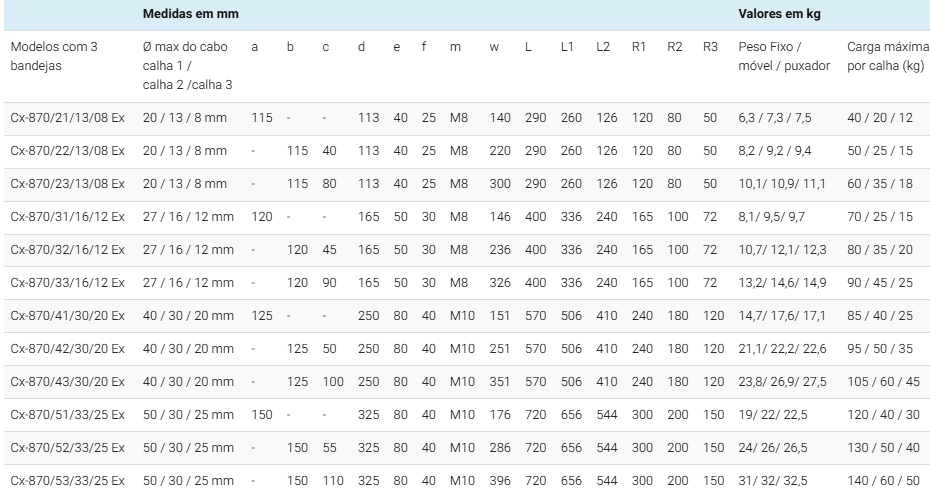

	Medidas em mm															Valores em kg
Modelos com 3 bandejas	Ø max do cabo calha 1 / calha 2 /calha 3	a	b	c	d	e	f	m	w	L	L1	L2	R1	R2	R3	Peso Fixo / móvel / puxador	Carga máxima por calha (kg)
Cx-870/21/13/08 Ex	20 / 13 / 8 mm	115	-	-	113	40	25	M8	140	290	260	126	120	80	50	6,3 / 7,3 / 7,5	40 / 20 / 12
Cx-870/22/13/08 Ex	20 / 13 / 8 mm	-	115	40	113	40	25	M8	220	290	260	126	120	80	50	8,2 / 9,2 / 9,4	50 / 25 / 15
Cx-870/23/13/08 Ex	20 / 13 / 8 mm	-	115	80	113	40	25	M8	300	290	260	126	120	80	50	10,1/ 10,9/ 11,1	60 / 35 / 18
Cx-870/31/16/12 Ex	27 / 16 / 12 mm	120	-	-	165	50	30	M8	146	400	336	240	165	100	72	8,1/ 9,5/ 9,7	70 / 25 / 15
Cx-870/32/16/12 Ex	27 / 16 / 12 mm	-	120	45	165	50	30	M8	236	400	336	240	165	100	72	10,7/ 12,1/ 12,3	80 / 35 / 20
Cx-870/33/16/12 Ex	27 / 16 / 12 mm	-	120	90	165	50	30	M8	326	400	336	240	165	100	72	13,2/ 14,6/ 14,9	90 / 45 / 25
Cx-870/41/30/20 Ex	40 / 30 / 20 mm	125	-	-	250	80	40	M10	151	570	506	410	240	180	120	14,7/ 17,6/ 17,1	85 / 40 / 25
Cx-870/42/30/20 Ex	40 / 30 / 20 mm	-	125	50	250	80	40	M10	251	570	506	410	240	180	120	21,1/ 22,2/ 22,6	95 / 50 / 35
Cx-870/43/30/20 Ex	40 / 30 / 20 mm	-	125	100	250	80	40	M10	351	570	506	410	240	180	120	23,8/ 26,9/ 27,5	105 / 60 / 45
Cx-870/51/33/25 Ex	50 / 30 / 25 mm	150	-	-	325	80	40	M10	176	720	656	544	300	200	150	19/ 22/ 22,5	120 / 40 / 30
Cx-870/52/33/25 Ex	50 / 30 / 25 mm	-	150	55	325	80	40	M10	286	720	656	544	300	200	150	24/ 26/ 26,5	130 / 50 / 40
Cx-870/53/33/25 Ex	50 / 30 / 25 mm	-	150	110	325	80	40	M10	396	720	656	544	300	200	150	31/ 32/ 32,5	140 / 60 / 50

Dimensões:

Acessórios

XCABO-T
Especificações	Cabo de aço , com alma de aço de 1/8",plastificado na cor transparente, com diâmetro final de 3/16"
Peso	0,05kg

XCLIPS
Especificações	Clips 3/16" (grampo) galvanizado, para fixar cabo de aço de 1/8" plastificado
Peso	0,01kg
Opcionais	/i: componentes em aço inox AISI 304

XSAPATILHA
Especificações	Sapatilha 3/16" galvanizada, para proteger cabo de aço de 1/8" plastificado
Peso	0,01kg
Opcionais	/i: de aço inoxidável AISI 304

XMAN-5
Especificações	Manilha Reta Alloy de 1/4"
Peso	0,35 kg
Observaçoes	Para arraste dos carros modelo CX-870

Trilho I4
Especificações	Metro de Trilho tipo viga I de 4"
Peso	11,4 kg
Observaçoes	Este trilho é fornecido em barras de 6 metros

XCOR-5
Especificações	Metro de Trilho tipo viga I de 4"
Peso	11,4 kg
Observaçoes	18 x 33 mm ; Para arraste dos carros modelo CX-870
Opcionais	aço inox (Arame diâmetro de 4,7 mm, elo soldado.

Sobressalentes

Batente de borracha XBEC-01
Parafuso ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎‎ ‎ ‎ ‎ ‎	AISI-304 ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎‎ ‎ ‎ ‎ ‎
Borracha	EPDM
Rosca	M6
Comp. da rosca	10 mm
Diam. borracha	20 mm
Peso	0,01 kg

Roda guia transversal XRTCX4
Rolamento ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎‎ ‎ ‎ ‎ ‎	Roda guia transversal XRTCX4 ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎‎ ‎ ‎ ‎ ‎
Eixo	AISI-304
Porcas e Arruelas	AISI-304
Peso	0,05 kg

Roda móvel XRI5 Ex (carros até tamanho CX-870/33 Ex)
Corpo ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎‎ ‎ ‎ ‎ ‎	AISI-303 ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎‎ ‎ ‎ ‎ ‎
Eixo	AISI-304
Rolamento	1 X 6203ZZ
Anel Trava	AISI-302
Porca	AISI-304
Peso	0,24 kg

Roda fixa XRIF5 (carros até tamanho CX-870/33 Ex)
Corpo ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎‎ ‎ ‎ ‎ ‎	AISI-303 ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎‎ ‎ ‎ ‎ ‎
Eixo	AISI-304
Porca	AISI-304
Peso	0,30 kg

Roda móvel XRI4 Ex (carros tamanho acima CX-870/41 Ex)
Corpo ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎‎ ‎ ‎ ‎ ‎	AISI-303 ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎‎ ‎ ‎ ‎ ‎
Eixo	AISI-304
Rolamento	1 X 6203ZZ
Anel trava	AISI-302
Porca	AISI-304
Peso	0,29 kg

Roda fixa XRI4 (carros tamanho acima CX-870/41 Ex)
Corpo ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎‎ ‎ ‎ ‎ ‎	AISI-303 ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎‎ ‎ ‎ ‎ ‎
Eixo	AISI-304
Porca	AISI-304
Peso	0,36 kg

Os Dados Desta Página Podem Ser Alterados Sem Aviso Prévio
