CX-870 (Para Viga I)

Sistema de Gestão da Qualidade

Carrinho porta-cabos para vigas I

Usados em pontes rolantes e outros equipamentos móveis, para suportar cabos elétricos (para comando ou potência) e/ou mangueiras de ar comprimido, gases ou líquidos.

Aplicação:

Os carrinhos porta cabos são componentes mecânicos utilizados para manter cabos elétricos suspensos em equipamentos móveis. Também conhecidos por “festoons”, são usados principalmente em pontes rolantes, pórticos, lanças de guindastes e outros equipamentos similares.

Os carrinhos da série Cx-870 ficam montados sequencialmente em uma viga I de 4″ (outras sob consulta), formando uma cadeia ao longo do equipamento para o qual os cabos se destinam. Cada carrinho é engatado aos adjacentes através de correntes ou cabos de aço. Quando o equipamento móvel se desloca, carrega consigo o primeiro carrinho da cadeia (carrinho puxador), que por sua vez puxa o imediatamente anterior e assim sucessivamente. Quando o equipamento faz o movimento inverso, empurra o carrinho puxador, que empurra o seguinte e assim sucessivamente. O último carrinho da cadeia fica preso no trilho (carrinho fixo) e serve como âncora para a cadeia de carros e para os cabos por eles sustentados.

Os cabos elétricos ficam acomodados lado a lado nas bandejas dos carrinhos, presos por borracha prensa cabos. Podem ser acomodados cabos de bitolas e aplicações diferentes, redondos ou chatos, para comando ou potência. Os carrinhos também podem sustentar mangueiras de àgua, ar comprimido ou gases.

A linha Cx-870 possui carrinhos com 1 a 3 bandejas e várias larguras. Os componentes de fixação são em aço inoxidável e os rolamentos são vedados. Rodas com capa de aço inox garantem longa vida de operação; rodas com cobertura de nylon garantem funcionamento com baixo ruído.

Especificações:

Tipos de carrinhos:

CF-870 (carrinho fixo)

CM-870 (carrinho móvel)

CP-870 (carrinho puxador)

Para selecionar o modelo do carrinho, é necessário:

Diâmetro (ou alturas, no caso de cabos chatos) dos cabos que serão acomodados nos carrinhos. O maior diâmetro define o raio mínimo da bandeja dos carrinhos.
Quantidades de cada cabo. As somas dos diâmetros (ou larguras, no caso de cabos chatos) definem a largura do carrinho e a necessidade de usar 2 bandejas.
Altura livre e distância a percorrer definem o número de carrinhos móveis. Para cada conjunto, devem ser adicionados 1 carrinho fixo e 1 carrinho puxador.

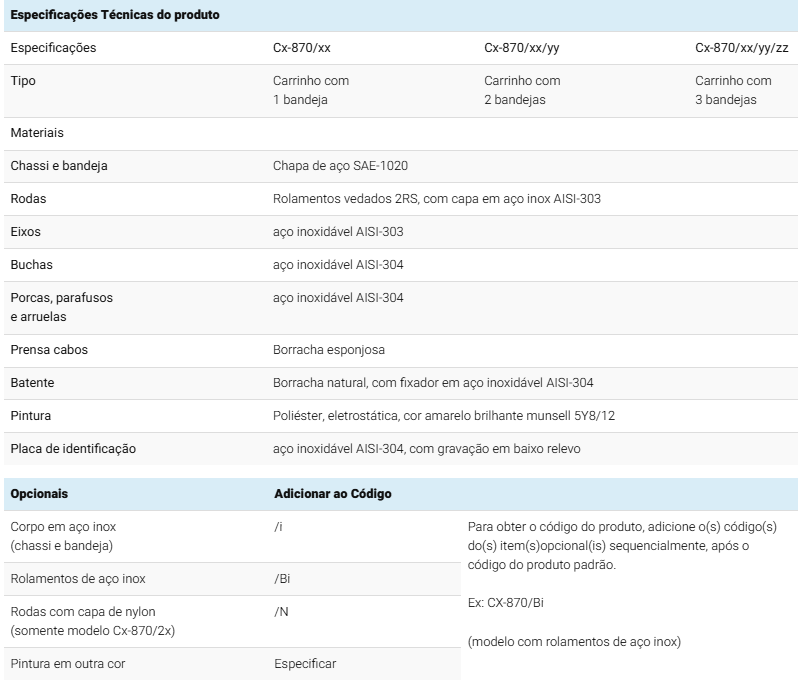

Especificações Técnicas do produto
Especificações	Cx-870/xx	Cx-870/xx/yy	Cx-870/xx/yy/zz
Tipo	Carrinho com 1 bandeja	Carrinho com 2 bandejas	Carrinho com 3 bandejas
Materiais
Chassi e bandeja	Chapa de aço SAE-1020
Rodas	Rolamentos vedados 2RS, com capa em aço inox AISI-303
Eixos	aço inoxidável AISI-303
Buchas	aço inoxidável AISI-304
Porcas, parafusos e arruelas	aço inoxidável AISI-304
Prensa cabos	Borracha esponjosa
Batente	Borracha natural, com fixador em aço inoxidável AISI-304
Pintura	Poliéster, eletrostática, cor amarelo brilhante munsell 5Y8/12
Placa de identificação	aço inoxidável AISI-304, com gravação em baixo relevo

Opcionais	Adicionar ao código /i: Corpo em aço inox (chassi e bandeja)
	Adicionar ao código /Bi: Rolamentos de aço inox
	Adicionar ao código /N: Rodas com capa de nylon (somente modelo Cx-870/2x)
	Pintura em outra cor: Especificar

Cx-870/xx Carrinhos com 1 bandeja

• CF-870/xx Carro Fixo
• CM-870/xx Carro móvel
• CP-870/xx Carro Puxador

Cx-870/xx/yy Carrinhos com 2 bandejas

• CF-870/xx/yy Carro Fixo
• CM-870/xx/yy Carro móvel
• CP-870/xx/yy Carro Puxador

Cx-870/xx/yy/zz Carrinhos com 3 bandejas

• CF-870/xx/yy/zz Carro Fixo
• CM-870/xx/yy/zz Carro móvel
• CP-870/xx/yy/zz Carro Puxador

	Medidas em mm															Valores em kg
Modelos com 1 bandeja	Ø max do cabo	a	b	c	d	e	f	m	w	L	L1	L2	R1	R2	R3	Peso Fixo / móvel / puxador	Carga máxima por calha (kg)
Cx-870/21	20 mm	115	-	-	113	40	25	M8	140	290	260	126	120	-	-	4,3 / 5,3 / 5,4	40
Cx-870/22	20 mm	-	115	40	113	40	25	M8	220	290	260	126	120	-	-	5,0 / 6,1 / 6,2	50
Cx-870/23	20 mm	-	115	80	113	40	25	M8	300	290	260	126	120	-	-	5,8 / 6,8 / 6,9	60
Cx-870/31	27 mm	120	-	-	165	50	30	M8	146	400	336	240	165	-	-	6,9 / 8,6 / 8,7	70
Cx-870/32	27 mm	-	120	45	165	50	30	M8	236	400	336	240	165	-	-	6,1 / 7,5 / 7,7	80
Cx-870/33	27 mm	-	120	90	165	50	30	M8	326	400	336	240	165	-	-	7,3 / 8,7 / 8,9	90
Cx-870/41	40 mm	125	-	-	250	80	40	M10	151	570	506	410	240	-	-	8,7 / 10,1 / 10,4	85
Cx-870/42	40 mm	-	125	50	250	80	40	M10	251	570	506	410	240	-	-	13,9/ 17,6/ 18,1	95
Cx-870/43	40 mm	-	125	100	250	80	40	M10	351	570	506	410	240	-	-	16,5/ 19,6/ 20,1	105
Cx-870/51s	45 mm	150	-	-	290	80	40	M10	176	650	586	474	270	-	-	11 / 13 / 13,5	90
Cx-870/52s	45 mm	-	150	55	290	80	40	M10	286	650	586	474	270	-	-	15 / 17 / 17,5	100
Cx-870/53s	45 mm	-	150	110	290	80	40	M10	396	650	586	474	270	-	-	17 / 20 / 20,5	110
Cx-870/51	50 mm	150	-	-	325	80	40	M10	176	720	656	544	300	-	-	14 / 17 / 17,5	120
Cx-870/52	50 mm	-	150	55	325	80	40	M10	286	720	656	544	300	-	-	17 / 19 / 19,5	130
Cx-870/53	50 mm	-	150	110	325	80	40	M10	396	720	656	544	300	-	-	20 / 23 / 23,5	140
Cx-870/61	60 mm	200	-	-	385	110	42	M10	226	840	776	664	360	-	-	12 / 16 / 16,5	140
Cx-870/62	60 mm	-	200	60	385	110	42	M10	346	840	776	664	360	-	-	18 / 22 / 22,6	150
Cx-870/63	60 mm	-	200	120	385	110	42	M10	466	840	776	664	360	-	-	23 / 27 / 27,6	160

	Medidas em mm															Valores em kg
Modelos com 2 bandejas	Ø max do cabo Calha 1/ Calha 2	a	b	c	d	e	f	m	w	L	L1	L2	R1	R2	R3	Peso Fixo / móvel / puxador	Carga máxima por calha (kg)
Cx-870/21/13	20 / 13 mm	115	-	-	113	40	25	M8	140	290	260	126	120	80	-	5,5 / 6,5 / 6,6	40 / 20
Cx-870/22/13	20 / 13 mm	-	115	40	113	40	25	M8	220	290	260	126	120	80	-	7,1 / 8,1 / 8,2	50 / 25
Cx-870/23/13	20 / 13 mm	-	115	80	113	40	25	M8	300	290	260	126	120	80	-	8,7 / 9,5 / 9,8	60 / 35
Cx-870/31/16	27 / 16 mm	120	-	-	165	50	30	M8	146	400	336	240	165	100	-	7,3 / 8,7 / 8,9	70 / 25
Cx-870/32/16	27 / 16 mm	-	120	45	165	50	30	M8	236	400	336	240	165	100	-	9,3 / 10,7 / 10,9	80 / 35
Cx-870/33/16	27 / 16 mm	-	120	90	165	50	30	M8	326	400	336	240	165	100	-	11,4/ 12,8/ 13,1	90 / 45
Cx-870/41/25	40 /25 mm	125	-	-	250	80	40	M10	151	570	506	410	240	150	-	16,1/ 19,1/ 19,6	85 / 40
Cx-870/42/25	40 /25 mm	-	125	50	250	80	40	M10	251	570	506	410	240	150	-	18,6/ 21,7/ 22,1	95 / 50
Cx-870/43/25	40 /25 mm	-	125	100	250	80	40	M10	351	570	506	410	240	150	-	21,2/ 24,3/ 24,7	105 / 60
Cx-870/51s/28	45 /28 mm	150	-	-	290	80	40	M10	176	650	586	474	270	170	-	16,6/ 19,6/ 20,1	90 / 55
Cx-870/52s/28	45 /28 mm	-	150	55	290	80	40	M10	286	650	586	474	270	170	-	19,6/ 20,7/ 21,1	100 / 65
Cx-870/53s/28	45 /28 mm	-	150	110	290	80	40	M10	396	650	586	474	270	170	-	22,2/ 25,3/ 25,7	110 / 75
Cx-870/51/30	50 / 30 mm	150	-	-	325	80	40	M10	176	720	656	544	300	180	-	17 / 20 / 20,5	120 / 60
Cx-870/52/30	50 / 30 mm	-	150	55	325	80	40	M10	286	720	656	544	300	180	-	20 / 22 / 22,5	130 / 70
Cx-870/53/30	50 / 30 mm	-	150	110	325	80	40	M10	396	720	656	544	300	180	-	23 / 26 / 26,5	140 / 80
Cx-870/61/36	60 / 36 mm	200	-	-	385	110	42	M10	226	840	776	664	360	220	-	18 / 22 / 22,5	140 / 75
Cx-870/62/36	60 / 36 mm	-	200	60	385	110	42	M10	346	840	776	664	360	220	-	27 / 31 / 31,6	150 / 85
Cx-870/63/36	60 / 36 mm	-	200	120	385	110	42	M10	466	840	776	664	360	220	-	35 / 39 / 39,6	160 / 85

	Medidas em mm															Valores em kg
Modelos com 3 bandejas	Ø max do cabo calha 1 / calha 2 /calha 3	a	b	c	d	e	f	m	w	L	L1	L2	R1	R2	R3	Peso Fixo / móvel / puxador	Carga máxima por calha (kg)
Cx-870/21/13/08	20 / 13 / 8 mm	115	-	-	113	40	25	M8	140	290	260	126	120	80	50	6,3 / 7,3 / 7,5	40 / 20 / 12
Cx-870/22/13/08	20 / 13 / 8 mm	-	115	40	113	40	25	M8	220	290	260	126	120	80	50	8,2 / 9,2 / 9,4	50 / 25 / 15
Cx-870/23/13/08	20 / 13 / 8 mm	-	115	80	113	40	25	M8	300	290	260	126	120	80	50	10,1/ 10,9/ 11,1	60 / 35 / 18
Cx-870/31/16/12	27 / 16 / 12 mm	120	-	-	165	50	30	M8	146	400	336	240	165	100	72	8,1/ 9,5/ 9,7	70 / 25 / 15
Cx-870/32/16/12	27 / 16 / 12 mm	-	120	45	165	50	30	M8	236	400	336	240	165	100	72	10,7/ 12,1/ 12,3	80 / 35 / 20
Cx-870/33/16/12	27 / 16 / 12 mm	-	120	90	165	50	30	M8	326	400	336	240	165	100	72	13,2/ 14,6/ 14,9	90 / 45 / 25
Cx-870/41/30/20	40 / 30 / 20 mm	125	-	-	250	80	40	M10	151	570	506	410	240	180	120	14,7/ 17,6/ 17,1	85 / 40 / 25
Cx-870/42/30/20	40 / 30 / 20 mm	-	125	50	250	80	40	M10	251	570	506	410	240	180	120	21,1/ 22,2/ 22,6	95 / 50 / 35
Cx-870/43/30/20	40 / 30 / 20 mm	-	125	100	250	80	40	M10	351	570	506	410	240	180	120	23,8/ 26,9/ 27,5	105 / 60 / 45
Cx-870/51/33/25	50 / 30 / 25 mm	150	-	-	325	80	40	M10	176	720	656	544	300	200	150	19/ 22/ 22,5	120 / 40 / 30
Cx-870/52/33/25	50 / 30 / 25 mm	-	150	55	325	80	40	M10	286	720	656	544	300	200	150	24/ 26/ 26,5	130 / 50 / 40
Cx-870/53/33/25	50 / 30 / 25 mm	-	150	110	325	80	40	M10	396	720	656	544	300	200	150	31/ 32/ 32,5	140 / 60 / 50

Dimensões:

Acessórios

XCABO-T
Especificações	Cabo de aço , com alma de aço de 1/8",plastificado na cor transparente, com diâmetro final de 3/16"
Peso	0,05kg

XCLIPS
Especificações	Clips 3/16" (grampo) galvanizado, para fixar cabo de aço de 1/8" plastificado
Peso	0,01kg
Opcionais	/i: componentes em aço inox AISI 304

XSAPATILHA
Especificações	Sapatilha 3/16" galvanizada, para proteger cabo de aço de 1/8" plastificado
Peso	0,01kg
Opcionais	/i: de aço inoxidável AISI 304

XMAN-5
Especificações	Manilha Reta Alloy de 1/4"
Peso	0,35 kg
Observaçoes	Para arraste dos carros modelo CX-870

Trilho I4
Especificações	Metro de Trilho tipo viga I de 4"
Peso	11,4 kg
Observaçoes	Este trilho é fornecido em barras de 6 metros

XCOR-5
Especificações	Metro de Trilho tipo viga I de 4"
Peso	11,4 kg
Observaçoes	18 x 33 mm ; Para arraste dos carros modelo CX-870
Opcionais	aço inox (Arame diâmetro de 4,7 mm, elo soldado.

Os Dados Desta Página Podem Ser Alterados Sem Aviso Prévio

Cx-870/aa/bb – Carrinhos porta-cabos

DE-0039-AWA-R3
